SWC-WH ফ্লেক্স ওয়েল্ডিং টাইপ ইউনিভার্সাল কাপলিং ছাড়া

SWC-WH ফ্লেক্স ওয়েল্ডিং টাইপ ইউনিভার্সাল কাপলিং ছাড়া

Raydafon-এর SWC-WH ছাড়া ফ্লেক্স ওয়েল্ডিং টাইপ ইউনিভার্সাল কাপলিং নন-ইলাস্টিক ওয়েল্ডেড ইউনিভার্সাল কাপলিং নির্ভরযোগ্য ট্রান্সমিশন নিশ্চিত করতে ঢালাই সংযোগ ব্যবহার করে, যা ধাতববিদ্যা এবং খনির সরঞ্জামের মতো উচ্চ-লোড অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে। আমরা চীনে একটি শারীরিক কাপলিং প্রস্তুতকারক। একটি নির্ভরযোগ্য প্রস্তুতকারক হিসাবে, আমরা একটি স্থিতিশীল সরবরাহ অফার করি এবং আপনার সরঞ্জামের বিশদ বিবরণের সাথে মানানসই করতে পারি। মূল্য বিবরণের জন্য, আমাদের সাথে সরাসরি যোগাযোগ করুন.
ঢালাই জোয়াল · কোন ফ্লেক্স উপাদান · OEM প্রস্তুত

SWC-WH ছাড়া ফ্লেক্স ওয়েল্ডিং টাইপ ইউনিভার্সাল কাপলিং এর জন্যহেভি-ডিউটি ​​ড্রাইভ শ্যাফ্ট

রোলিং মিল, ক্রেন, মাইনিং এবং মেটালার্জিকাল ড্রাইভের জন্য নির্মিত একটি অনমনীয়, ওয়েল্ডিং-টাইপ কার্ডান কাপলিং। ঢালাই জোয়াল bolted-জয়েন্ট loosening অপসারণ. যথার্থ সুই বিয়ারিং ঘর্ষণ কম রাখে। বোর 100-550 মিমি, 710 kN·m পর্যন্ত টর্ক, 35CrMo অ্যালয় স্টিল, নিংবো, চীনে ISO 9001 উত্পাদন।

বোর100 - 550 মিমি
নামমাত্র টর্ক1.25 - 710 kN·m
ভাঁজ কোণ15° - 25°
উপাদান35CrMo ইস্পাত
MOQ1 পিস
সীসা সময়15 - 30 দিন

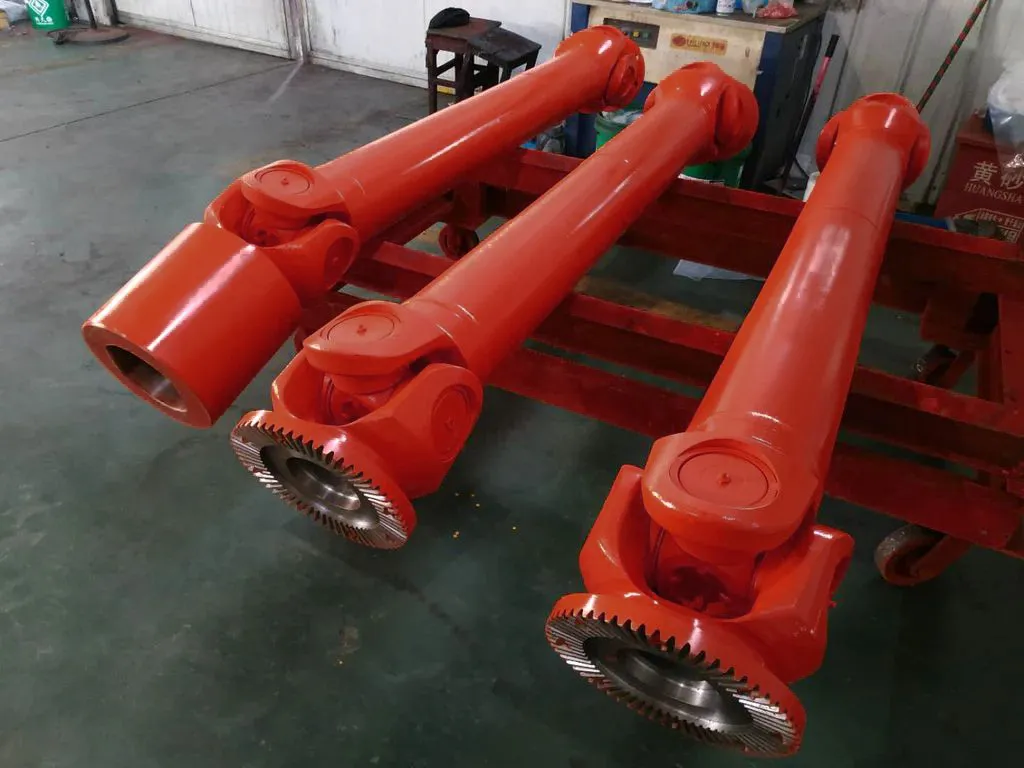

SWC-WH without flex welding type universal coupling welded yoke product photo

01ফ্লেক্স ওয়েল্ডিং টাইপ ইউনিভার্সাল কাপলিং ছাড়া একটি SWC-WH কি?

SWC-WH হল aঅনমনীয় সার্বজনীন জয়েন্ট কাপলিংযা একটি ঢালাই জোয়াল এবং নির্ভুল সুই বিয়ারিং-এ চলমান একটি কেন্দ্রীয় ক্রসের মাধ্যমে টর্ক প্রেরণ করে। ফ্লেক্স-টাইপ কাপলিং থেকে ভিন্ন, এতে রয়েছেইলাস্টিক উপাদান নেই, তাই কোন রাবার, কোন স্প্রিং প্যাক এবং কোন ক্ষতিপূরণ ফ্লেক্স সদস্য আউট পরিধান নেই. এটি ড্রাইভের চাহিদার সময় এটি পছন্দের পছন্দ করে তোলেউচ্চ টর্ক, উচ্চ শক প্রতিরোধের এবং দীর্ঘ সেবা জীবনবরং টর্সনাল স্যাঁতসেঁতে।

ঢালাই জোয়াল হল বোল্টেড-ইয়োক ডিজাইন থেকে মূল পার্থক্য। ক্রমাগত কম্পনের অধীনে, বোল্ট করা জয়েন্টগুলি আলগা হতে পারে, যার ফলে বিরক্তি, প্রতিক্রিয়া এবং শেষ পর্যন্ত ব্যর্থ হয়। ঢালাই সেই ব্যর্থতা মোডকে সম্পূর্ণরূপে সরিয়ে দেয়। ক্রেতাদের সোর্সিং জন্যশিল্প ড্রাইভ shafts জন্য সার্বজনীন couplings, এটি কম রক্ষণাবেক্ষণ স্টপ এবং কাপলিং এর পরিষেবা জীবন জুড়ে মালিকানার কম মোট খরচে অনুবাদ করে।

যদি আপনার অ্যাপ্লিকেশনের অনমনীয়তার পরিবর্তে টর্সিনাল কমপ্লায়েন্সের প্রয়োজন হয়, তাহলে এটির সাথে তুলনা করুনSWC-BH স্ট্যান্ডার্ড ফ্লেক্স ওয়েল্ডিং টাইপঅথবা দীর্ঘ সময়SWC-CH দীর্ঘ ফ্লেক্স ঢালাই টাইপ, যা দুটি জোয়ালের মধ্যে একটি নমনীয় উপাদান যোগ করে।

02SWC-WH প্রযুক্তিগত বিশেষ উল্লেখ: বোর, টর্ক এবং মিসালাইনমেন্ট রেঞ্জ

নীচের সারণীটি SWC-WH সিরিজের প্রতিটি মানক আকারের তালিকা করে। একটি উদ্ধৃতি অনুরোধ করার আগে আপনার শ্যাফ্ট ব্যাস, প্রয়োজনীয় নামমাত্র টর্ক এবং উপলব্ধ ইনস্টলেশন দৈর্ঘ্য মেলে এটি ব্যবহার করুন। কাস্টম বোর, কীওয়ে এবং দৈর্ঘ্য অনুরোধে উপলব্ধ।

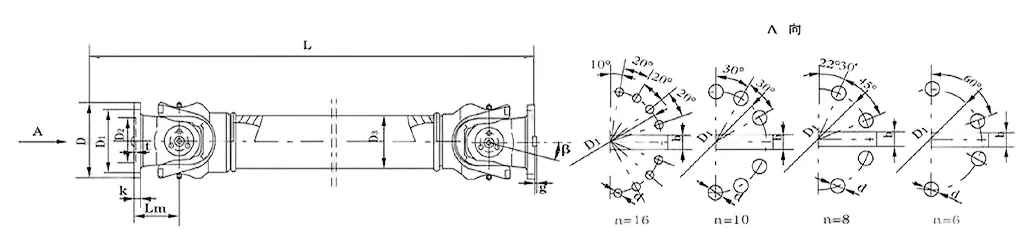

ফ্লেক্স ওয়েল্ডিং টাইপ ইউনিভার্সাল কাপলিং ছাড়া SWC-WH - পূর্ণ আকারের চার্ট
মডেল D (মিমি) Tn (kN·m) Tf (kN·m) β (°) লমিন D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g জড়তা (kg·m²) ওজন (কেজি)
লমিন +100 মিমি লমিন +100 মিমি
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

শুধুমাত্র কৌণিক

SWC-WH 15°–25° পর্যন্ত কৌণিক মিসলাইনমেন্টকে ক্ষতিপূরণ দেয়। অক্ষীয় ভ্রমণের জন্য, এটি একটি স্লাইডিং স্প্লাইন শ্যাফ্টের সাথে যুক্ত করুন।

টর্ক নির্বাচন

শক লেভেল এবং ডিউটি ​​সাইকেলের উপর নির্ভর করে নামমাত্র টর্কের উপর 1.5-2.5 এর সার্ভিস ফ্যাক্টর প্রয়োগ করুন।

বোর ম্যাচিং

উপরে তালিকাভুক্ত স্ট্যান্ডার্ড D1 js11 / D2 H7 বোর। কাস্টম ধাপে বা splined bores উপলব্ধ.

ফ্ল্যাঞ্জ বিকল্প

আপনার খাদ একটি ফ্ল্যাঞ্জ ইন্টারফেস ব্যবহার করে, দেখুনSWC-WF ফ্ল্যাঞ্জ টাইপএকই সিরিজে।

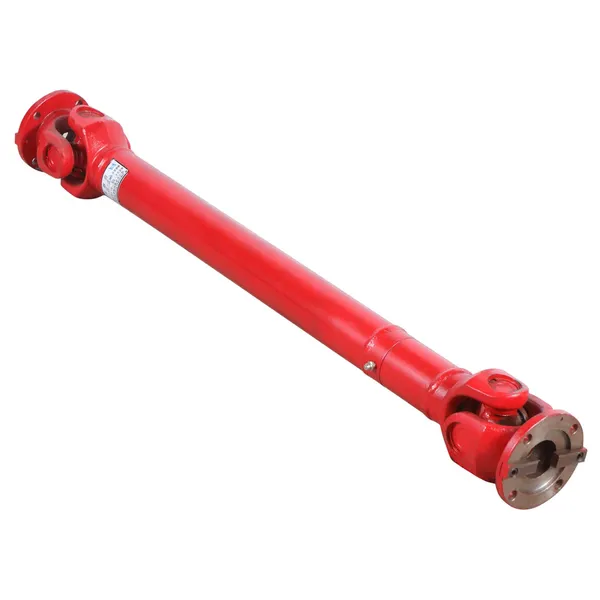

SWC-WH universal coupling welded yoke and needle bearing cross detail

03কেন ক্রেতারা হেভি-ডিউটি ​​যন্ত্রপাতির জন্য ওয়েল্ডেড জোয়াল কাপলিং নির্দিষ্ট করে

প্রকিউরমেন্ট ইঞ্জিনিয়াররা তিনটি বাণিজ্যিক কারণে SWC-WH বেছে নেয়:কম ডাউনটাইম, কম প্রতিস্থাপন চক্র এবং অপারেটিং ঘন্টা প্রতি কম মোট খরচ.

  • কোন bolted জয়েন্ট loosening.ঢালাই করা জোয়াল কম্পন-ঢিলা করার ব্যর্থতা মোডকে সরিয়ে দেয় যা রোলিং মিল এবং ক্রাশারগুলিতে বোল্টেড-ইয়োক কাপলিংগুলির জীবনকে ছোট করে।
  • উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব.একটি কমপ্যাক্ট খামে 710 kN·m পর্যন্ত নামমাত্র টর্ক, বেশিরভাগ ভারী ড্রাইভ শ্যাফ্ট ডিউটি ​​কভার করে।
  • স্পষ্টতা সুই bearings.কম ঘর্ষণ, উচ্চ দক্ষতা এবং একটি দীর্ঘ গ্রীস ব্যবধান রক্ষণাবেক্ষণের শ্রম কমিয়ে দেয়।
  • 35CrMo খাদ ইস্পাত।খনির, ধাতুবিদ্যা এবং সামুদ্রিক পরিবেশে পরিধান, ক্লান্তি এবং শক প্রতিরোধের জন্য তাপ-চিকিত্সা করা হয়।
  • প্রশস্ত কৌণিক সহনশীলতা।15°–25° ক্ষতিপূরণ ইনস্টলেশনের সময় প্রান্তিককরণের খরচ কমিয়ে দেয়।
  • সেবাযোগ্য নকশা।প্রতিস্থাপনযোগ্য পরিধানের অংশগুলি একক প্রতিস্থাপন চক্রের বাইরে কাপলিং এর অর্থনৈতিক জীবনকে প্রসারিত করে।

04যেখানে SWC-WH কাপলিং ব্যবহার করা হয়: অ্যাপ্লিকেশন এবং শিল্প

SWC-WH নির্দিষ্ট করা হয়েছে যেখানেই একটি অনমনীয়, উচ্চ-টর্ক কাপলিংকে অবিচ্ছিন্ন শক এবং কম্পন থেকে বাঁচতে হবে। সাধারণ ইনস্টলেশন অন্তর্ভুক্ত:

স্টিল রোলিং মিলস ধাতব লাইন ওভারহেড ক্রেনস পোর্ট উত্তোলন যন্ত্রপাতি খনির পরিবাহক Crushers এবং তুরপুন রিগ মেরিন প্রপালশন ডেক মেশিনারি সিমেন্ট এবং কাগজ ড্রাইভ হেভি-ডিউটি ​​টেস্ট বেঞ্চ পুনর্নবীকরণযোগ্য শক্তি ড্রাইভ রাসায়নিক প্রক্রিয়া লাইন

আপনার ড্রাইভেরও যদি অক্ষীয় স্থানচ্যুতি বা টর্সনাল কমপ্লায়েন্সের প্রয়োজন হয়, তাহলে সম্পূর্ণ পর্যালোচনা করুনসার্বজনীন কাপলিং পরিসীমাবা বিকল্পগিয়ার কাপলিং সিরিজউল্লেখ করার আগে।

05কাস্টম SWC-WH কাপলিং: OEM, ব্যক্তিগত লেবেল এবং অঙ্কন-ভিত্তিক উত্পাদন

Raydafon একটিOEM সর্বজনীন কাপলিং প্রস্তুতকারক, একটি ট্রেডিং কোম্পানি না. নিংবো, চীনে আমাদের নিজস্ব ISO 9001 সুবিধার মধ্যে কাস্টমাইজেশন পরিচালনা করা হয়।

বোর এবং কীওয়ে

D1 js11, D2 H7 বা কাস্টম সহনশীলতা। সমান্তরাল কী, স্প্লাইন বা সঙ্কুচিত-ডিস্ক ইন্টারফেস।

ফ্ল্যাঞ্জ প্যাটার্ন

বোল্ট বৃত্ত, পাইলট ব্যাস এবং বোল্ট গণনা আপনার মিলন ফ্ল্যাঞ্জ অঙ্কনের সাথে মিলেছে।

দৈর্ঘ্য এবং ভারসাম্য

Lmin এবং বর্ধিত দৈর্ঘ্য. উচ্চ-গতির শ্যাফ্টের জন্য গতিশীল ব্যালেন্স গ্রেড।

লেপ এবং চিহ্নিতকরণ

পেইন্টিং, কালো অক্সাইড, দস্তা প্রলেপ. ব্যক্তিগত-লেবেল নেমপ্লেট এবং চিহ্নিতকরণ।

একটি PDF, DWG, DXF বা STEP অঙ্কন আপনার শ্যাফ্টের মাত্রা এবং ডিউটি ​​চক্রের সাথে পাঠান। আমাদের প্রকৌশলীরা 24 ঘন্টার মধ্যে একটি আকারের সুপারিশ এবং উদ্ধৃতি ফেরত দেয়।

06মান নিয়ন্ত্রণ, সার্টিফিকেশন এবং 12 মাসের ওয়ারেন্টি

প্রতিটি SWC-WH কাপলিং চালানের আগে একটি নথিভুক্ত পরিদর্শন রুট পাস করে। এটি প্রমাণ ট্রেইল বিদেশী ক্রেতারা বিক্রেতা অনুমোদন এবং আগত পরিদর্শনের জন্য নির্ভর করে।

  • ISO 9001 প্রত্যয়িত উত্পাদন প্রক্রিয়া
  • ইনকামিং ইস্পাত যাচাইকরণ এবং তাপ-চিকিত্সা রেকর্ড
  • বোর, কীওয়ে এবং এলমিনের জন্য মাত্রিক পরিদর্শন প্রতিবেদন
  • জোয়াল জয়েন্টে ঢালাই পরিদর্শন
  • প্যাকিং আগে বিয়ারিং ফিট এবং ঘূর্ণন পরীক্ষা
  • উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের সীমিত ওয়ারেন্টি

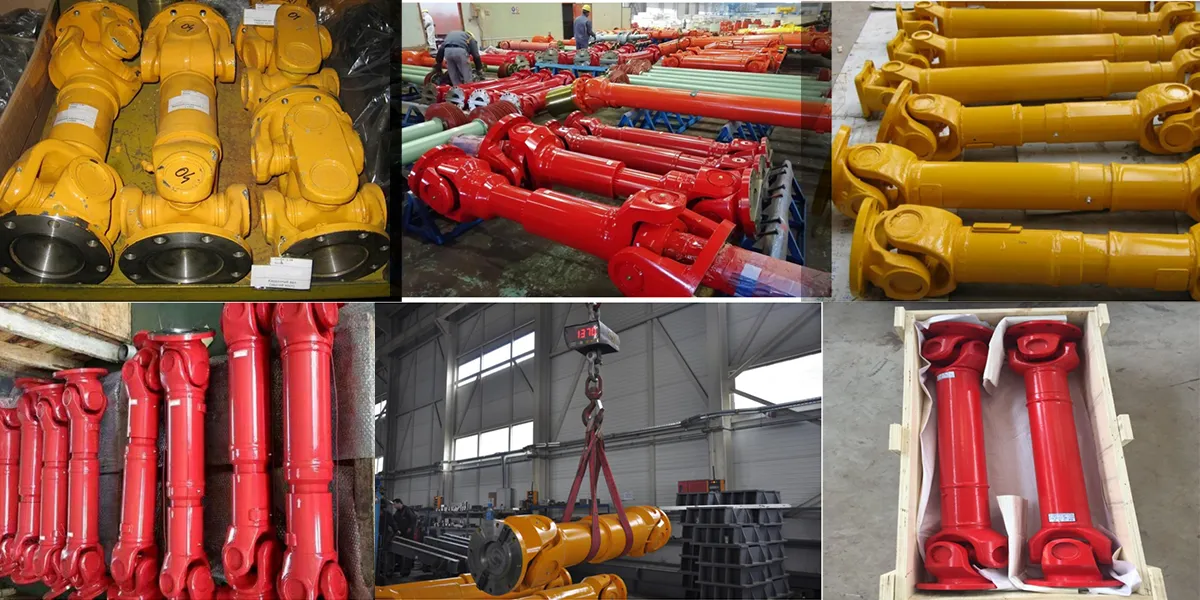

Raydafon universal coupling manufacturing workshop Ningbo China

07কিভাবে অর্ডার করবেন: MOQ, লিড টাইম, প্যাকিং এবং শিপিং

MOQ

মান মাপের জন্য 1 টুকরা. 50 টুকরা থেকে ভলিউম মূল্য.

সীসা সময়

15-30 দিন অঙ্কন নিশ্চিতকরণ এবং জমা করার পরে।

প্যাকিং

কাঠের কেস, ভিসিআই অ্যান্টি-রাস্ট ফিল্ম, ডেসিক্যান্ট, বড় আকারের জন্য কাস্টম প্যালেট।

শিপিং

সমুদ্র, বায়ু বা এক্সপ্রেস। EXW/FOB/CIF/DDP শর্তাবলী উপলব্ধ।

নথিপত্র

CI, PL, CO, ফর্ম A/E, উপাদান শংসাপত্র, মাত্রিক প্রতিবেদন।

পেমেন্ট

T/T, L/C দৃষ্টিতে, এবং অন্যান্য শর্তাবলী পুনরাবৃত্ত ক্রেতাদের জন্য আলোচনাযোগ্য।

SWC-WH universal coupling inspection and assembly line

08SWC-WH ইউনিভার্সাল কাপলিং ক্রেতা FAQ

SWC-WH কাপলিং-এ "ফ্লেক্স ওয়েল্ডিং টাইপ ছাড়া" এর অর্থ কী?

এর অর্থ হল কাপলিং এর টর্ক পাথে কোন স্থিতিস্থাপক বা নমনীয় উপাদান নেই এবং জোয়ালটি বোল্টিংয়ের পরিবর্তে ঢালাইয়ের মাধ্যমে যুক্ত হয়। এটি কম্পনের অধীনে বোল্টেড-জয়েন্ট ঢিলা হওয়াকে সরিয়ে দেয় এবং কাঠামোগত অনমনীয়তা বাড়ায়। এটি উচ্চ-টর্ক, উচ্চ-শক ড্রাইভের জন্য সঠিক পছন্দ যেখানে একটি নমনীয় উপাদান প্রয়োজন হয় না।

SWC-WH সিরিজের টর্ক এবং বোর পরিসীমা কত?

জাইরেশন ব্যাস 100-550 মিমি, নামমাত্র টর্ক 1.25–710 kN·m, ক্লান্তি টর্ক 0.63-355 kN·m, স্ট্যান্ডার্ড বোর D1 57-426 মিমি। কাস্টম বোর এবং স্টেপড শ্যাফ্ট উপলব্ধ।

কি উপাদান এবং bearings ব্যবহার করা হয়?

জোয়াল এবং ফ্ল্যাঞ্জগুলি তাপ-চিকিত্সা করা 35CrMo খাদ ইস্পাত। ক্রস জার্নালটি অবিচ্ছিন্ন শিল্প শুল্কের অধীনে ঘর্ষণ কমাতে এবং পরিষেবা জীবন বাড়ানোর জন্য নির্ভুল সুই বিয়ারিংগুলিতে চলে।

সর্বাধিক মিসলাইনমেন্ট কোণ কত?

আকারের উপর নির্ভর করে, 15° থেকে 25° কৌণিক মিসলাইনমেন্ট। SWC-WH অক্ষীয় স্থানচ্যুতিকে ক্ষতিপূরণ দেয় না — অক্ষীয় ভ্রমণ বিদ্যমান থাকলে এটি একটি স্লাইডিং স্প্লাইন বা টেলিস্কোপিক শ্যাফ্টের সাথে যুক্ত করুন।

আপনি কি OEM বা কাস্টম SWC-WH কাপলিং অফার করেন?

হ্যাঁ। আমরা বোর, কীওয়ে, ফ্ল্যাঞ্জ প্যাটার্ন, দৈর্ঘ্য, ব্যালেন্স গ্রেড, পৃষ্ঠ চিকিত্সা এবং নেমপ্লেট কাস্টমাইজ করি। একটি PDF, DWG, DXF বা STEP অঙ্কন পাঠান এবং আমরা 24 ঘন্টার মধ্যে উদ্ধৃত করব।

MOQ, সীসা সময় এবং ওয়ারেন্টি কি?

স্ট্যান্ডার্ড মাপের জন্য MOQ 1 টুকরা। সীসা সময় 15-30 দিন আকার এবং কাস্টমাইজেশন উপর নির্ভর করে। উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের সীমিত ওয়ারেন্টি।

আমি কিভাবে আমার ড্রাইভ শ্যাফ্টের জন্য সঠিক SWC-WH আকার নির্বাচন করব?

নামমাত্র টর্ক, পিক টর্ক, গতি, খাদ ব্যাস, মিসলাইনমেন্ট কোণ এবং ডিউটি ​​চক্র প্রদান করুন। আমাদের প্রকৌশলীরা সঠিক পরিষেবা ফ্যাক্টর সহ আকারের সুপারিশ করবে। আপনি সম্পূর্ণ পর্যালোচনা করতে পারেনসার্বজনীন কাপলিং নির্বাচন গাইডআমাদের সাথে যোগাযোগ করার আগে।

বাল্ক অর্ডার দেওয়ার আগে আমি কি একটি নমুনা পেতে পারি?

হ্যাঁ। নমুনা আদেশ মান মাপের জন্য গ্রহণ করা হয়. নমুনা খরচ এবং মালবাহী আলাদাভাবে উদ্ধৃত করা হয় এবং প্রথম বাল্ক অর্ডারের বিপরীতে জমা করা যেতে পারে।

একটি SWC-WH ইউনিভার্সাল কাপলিং উদ্ধৃতি অনুরোধ করুন

আপনার খাদ অঙ্কন, ঘূর্ণন সঁচারক বল এবং গতি পাঠান. আমাদের প্রকৌশলীরা একটি আকারের সুপারিশ এবং কারখানার মূল্য সহ 24 ঘন্টার মধ্যে উত্তর দেয়।
