ছোট ড্রাইভের জন্য ইনজেকশন-মোল্ডেড হেলিকাল গিয়ার যা শান্তভাবে চলমান, কোন তৈলাক্তকরণ এবং কম ওজনের প্রয়োজন। স্ট্যান্ডার্ড টুলিং M0.1–M2.0 মডিউলগুলিকে কভার করে, Ø1.40 থেকে Ø3.05 মিমি পর্যন্ত বোর, বাইরের ব্যাস Ø10–Ø50 মিমি এবং মুখের প্রস্থ 2.0–10.0 মিমি, কাটা দাঁতের পরিবর্তে ঢালাই করা দাঁতের জ্যামিতি সহ — তাই দাঁত-থেকে-দাঁত জুড়ে ব্যাটসেন্স ধরে রাখতে হবে।
Raydafon চীনের নিংবোতে তার নিজস্ব কারখানায় প্লাস্টিকের হেলিকাল গিয়ার তৈরি করে, যে OEMগুলির জন্য একটি কাটা ইস্পাতের পরিবর্তে একটি শান্ত, স্ব-তৈলাক্ত গিয়ার প্রয়োজন। গিয়ার দাঁতগুলি ইনজেকশন ছাঁচে তৈরি হয়, তাই হেলিক্স কোণ, প্রোফাইল এবং বোর অবস্থান পরবর্তী মেশিনিং ধাপের পরিবর্তে টুল দ্বারা স্থির করা হয় — যে কারণে ব্যাচ-টু-ব্যাচ দাঁতের ফর্মটি সামঞ্জস্যপূর্ণ থাকে এবং কেন টুলটি চালু হওয়ার পরে ইউনিট খরচ কমে যায়। সাধারণ ক্রেতারা হল ছোট-যন্ত্র নির্মাতা, চিকিৎসা ও পরীক্ষাগার সরঞ্জাম প্রস্তুতকারক, যন্ত্রপাতি এবং পাম্প প্রস্তুতকারী এবং যে কেউ একটি রক্ষণাবেক্ষণ-মুক্ত প্লাস্টিকের সাথে লুব্রিকেটেড ধাতব গিয়ারের জোড়া প্রতিস্থাপন করে।
স্ট্যান্ডার্ড টুলিং হল দ্রুততম এবং সস্তার রুট: মডিউল পাঠান, দাঁতের সংখ্যা, হেলিক্স অ্যাঙ্গেল, বোর এবং মুখের প্রস্থ, এবং যদি ছাঁচটি থাকে তাহলে আমরা স্টক টুলিং থেকে উদ্ধৃতি দিই। যেখানে জ্যামিতি নতুন, আমরা টুল তৈরি করি এবং আপনার অঙ্কনের ছাঁচ তৈরি করি। একই কর্মশালা থেকে সম্পর্কিত পণ্য অন্তর্ভুক্তহেলিকাল গিয়ারউচ্চ ঘূর্ণন সঁচারক বল জন্য ধাতু পরিসীমা, পূর্ণপ্লাস্টিকের গিয়ারস্পুর, কৃমি এবং অভ্যন্তরীণ আকারে লাইন, এবংস্পার গিয়ারসযদি আপনার ড্রাইভের হেলিকাল ওভারল্যাপের প্রয়োজন না হয়।
স্ট্যান্ডার্ড স্পেসিফিকেশন। বোর, বাইরের ব্যাস এবং মুখের প্রস্থ দেখানো রেঞ্জের মধ্যে নমনীয় — আপনার প্রয়োজনীয় মানগুলি আমাদের বলুন৷
| টাইপ | মডিউল | উপাদান | বোর | বাইরের ব্যাস | মুখের প্রস্থ (L) |
|---|---|---|---|---|---|
| হেলিকাল গিয়ার | M0.1 - M2.0 | Polyacetal (POM) / নাইলন | Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 মিমি (নমনীয়) | Ø10.0 - Ø50.0 মিমি (নমনীয়) | 2.0 - 10.0 মিমি (নমনীয়) |
সহনশীলতা এবং ক্ষমতা:ঢালাই করা প্লাস্টিকের গিয়ারগুলি কাটা ধাতব গিয়ারের তুলনায় একটি বিস্তৃত সহনশীলতা ব্যান্ড ধারণ করে এবং সঠিক পরিসংখ্যানগুলি মডিউল, প্রাচীরের বেধ এবং উপাদানের গ্রেডের উপর নির্ভর করে। অনুগ্রহ করে উদ্ধৃতি পর্যায়ে আপনার সমাবেশের প্রয়োজনীয় ব্যাকল্যাশ এবং কেন্দ্র-দূরত্ব সহনশীলতা জানান — টুলিংটি কী ধরে রাখতে পারে তা আমরা নিশ্চিত করব বা প্লাস্টিক এটি পূরণ করতে না পারলে একটি কাট গিয়ারের সুপারিশ করব।
ছোট নির্ভুলতা গিয়ার জন্য ডিফল্ট পছন্দ. নিম্ন ঘর্ষণ, উচ্চ দৃঢ়তা এবং আর্দ্রতার অধীনে খুব স্থিতিশীল মাত্রা, যা কেন্দ্রের দূরত্ব এবং প্রতিক্রিয়া অনুমানযোগ্য রাখে। ক্রমাগত চলমান ড্রাইভের জন্য এবং সমাবেশগুলির জন্য সর্বোত্তম যেখানে গিয়ারকে মাস ধরে সহনশীলতা ধরে রাখতে হবে।
শক এবং কম্পনের ভাল স্যাঁতসেঁতে, POM-এর তুলনায় শক্ত এবং আরও বেশি প্রভাব সহনশীল, তবে এটি আর্দ্রতা শোষণ করে এবং আর্দ্রতার সাথে মাত্রা কিছুটা পরিবর্তন করে। আঁটসাঁট-সহনশীল অবস্থানের পরিবর্তে বিরতিহীন, প্রভাব-লোড বা উচ্চ-কম্পন ড্রাইভের জন্য উপযুক্ত।
গ্লাস ফাইবার যোগ করা উচ্চ টর্কের জন্য শক্তি এবং দৃঢ়তা বাড়ায় এবং উচ্চ তাপমাত্রায় ক্রীপ প্রতিরোধের উন্নতি করে, কিন্তু ছাঁচের পরিধান বাড়ায় এবং প্রাকৃতিক স্যাঁতসেঁতে কিছুটা কমিয়ে দেয়। আমরা আপনার দায়িত্বের জন্য গ্রেড এবং প্রত্যাশিত জীবন সম্পর্কে পরামর্শ দেব।
আপনার টর্কের প্রয়োজনীয়তা মোল্ড করা প্লাস্টিক যা বহন করতে পারে তার বাইরে হলে, সৎ উত্তর হল একটি কাট গিয়ার — দেখুন আমাদেরস্পার গিয়ারএবং ধাতু মধ্যে হেলিকাল গিয়ার পরিসীমা. আমরা একটি প্লাস্টিকের গিয়ার বিক্রি করার চেয়ে সঠিক অংশটি উদ্ধৃত করব যা পরিষেবাতে ব্যর্থ হয়।

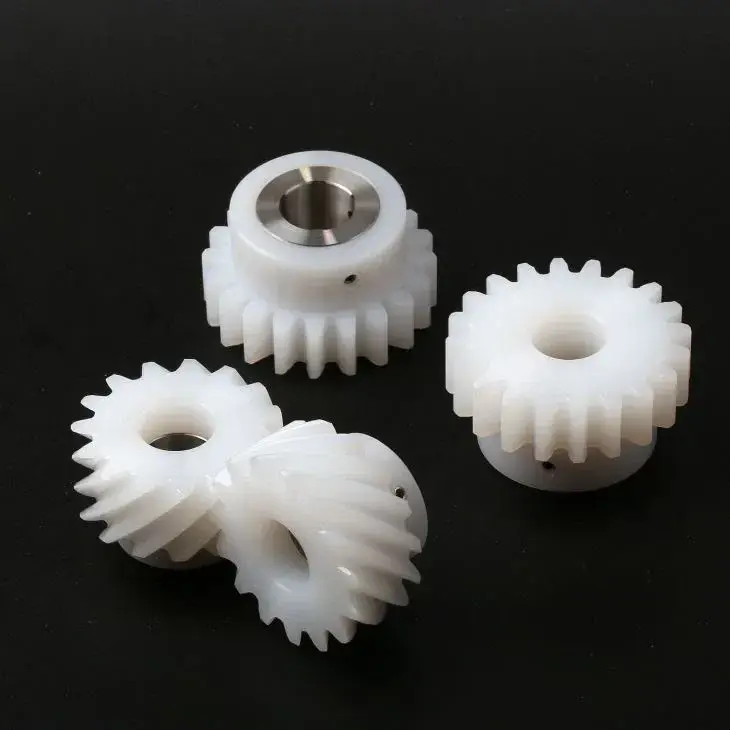

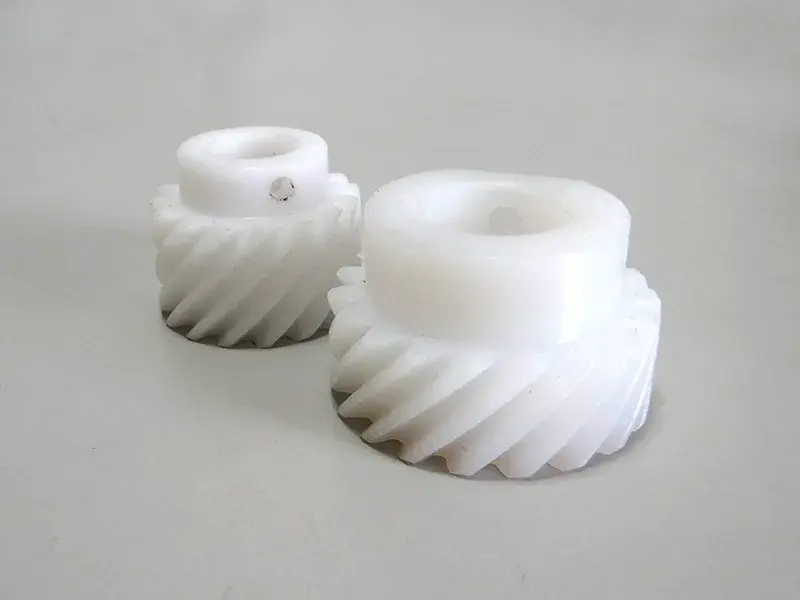

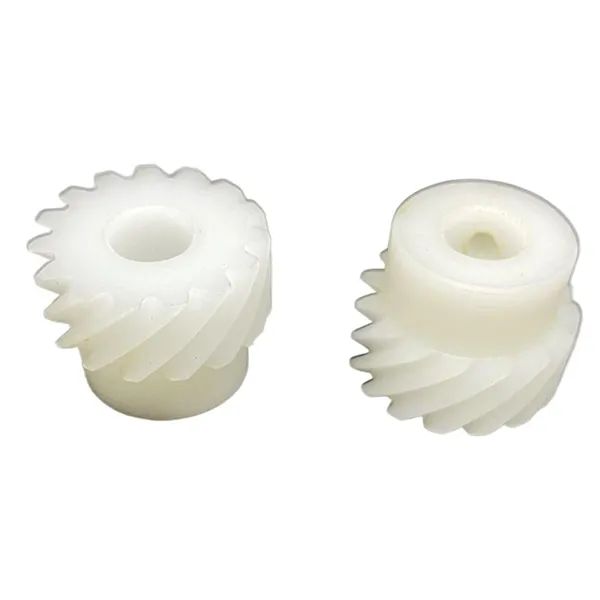

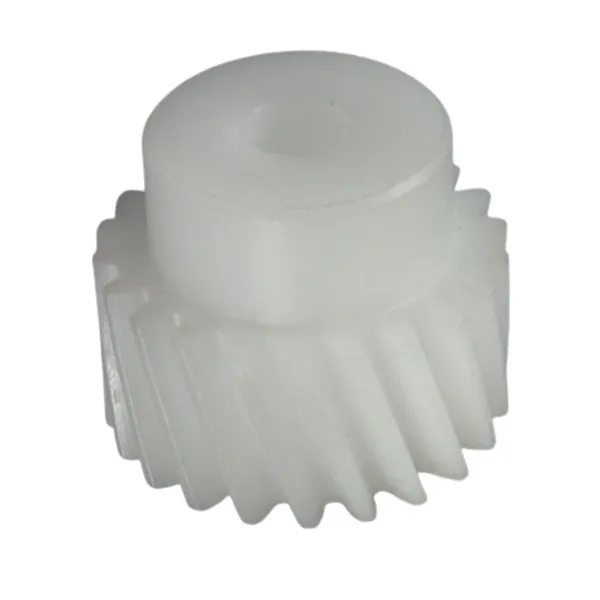

নীচের ফটোগ্রাফগুলি আমাদের ঢালাই করা প্লাস্টিকের হেলিকাল গিয়ারগুলি দেখায়: দাঁতের ফর্ম, হাব এবং বোর ফিনিস এবং একত্রিত গিয়ার সেট৷
POM এবং নাইলন একে অপরের বিরুদ্ধে বা স্টিলের বিরুদ্ধে একটি তেল বা গ্রীস ফিল্ম ছাড়াই চলে, তাই একটি গিয়ারবক্স যা আগে একটি লুব্রিকেন্ট চেম্বার, সীল এবং একটি পরিষেবা ব্যবধানের প্রয়োজন ছিল রক্ষণাবেক্ষণ-মুক্ত করা যেতে পারে।
একটি হেলিকাল দাঁতের হেলিক্স ওভারল্যাপ একটি একক প্রভাবের পরিবর্তে ধীরে ধীরে জড়িত হয় এবং পলিমার নিজেই কম্পনকে স্যাঁতসেঁতে করে — আমাদের গিয়ারগুলিতে পরিমাপ করা শব্দ একই প্রয়োগে সমতুল্য স্পার-গিয়ার ড্রাইভ থেকে প্রায় 20% কম।
মোল্ড করা প্লাস্টিক ইস্পাত বা পিতলের চেয়ে অনেক বেশি হালকা, যা চালিত অংশগুলির জড়তা কেটে দেয়। এটি হ্যান্ড টুলস, পোর্টেবল ইন্সট্রুমেন্ট, ছোট পজিশনিং মেকানিজম এবং অন্যান্য ওজন-সংবেদনশীল পণ্যের ক্ষেত্রে গুরুত্বপূর্ণ।
ইঞ্জিনিয়ারিং প্লাস্টিকগুলি বেশিরভাগ অ্যাসিড, ক্ষার, ডিটারজেন্ট এবং খাদ্য-সংযোগ পরিষ্কারের এজেন্টকে মরিচা ধরে না এবং প্রতিরোধ করে না, তাই গিয়ারটি আর্দ্র, ধুয়ে-মুছে ফেলা বা হালকা ক্ষয়কারী পরিবেশে চলতে পারে যেখানে একটি ধাতব গিয়ারের প্রলেপ লাগবে।
দাঁতের ফর্মটি ছাঁচের গহ্বর থেকে আসে, তাই ব্যাচের প্রতিটি অংশই মূলত অভিন্ন — কোনও কাটার পরিধানের ড্রিফ্ট নেই, কোনও রান-টু-রান প্রোফাইলের ভিন্নতা নেই এবং আপনার জন্য অনেক কম পরিদর্শন প্রচেষ্টা।
টুল, ছাঁচনির্মাণ এবং পরিদর্শন সবই এক ছাদের নিচে হয়, এর মধ্যে কোনো ট্রেডিং মার্জিন নেই। ইউনিট মূল্য টুলিং স্টেজ দ্বারা চালিত হয়, একটি মধ্যম স্তর দ্বারা নয়।
একটি স্পার গিয়ারের দাঁত একসাথে মিলিত দাঁতের সাথে মিলিত হয়। একটি হেলিকাল গিয়ারের দাঁতগুলি অক্ষের একটি কোণে সেট করা হয়, তাই যোগাযোগ দাঁতের এক প্রান্তে শুরু হয় এবং একটি জিপ যেভাবে বন্ধ হয় সেভাবে অন্য প্রান্তে ঝাড়ু দেয়। লোড তাই প্রভাব হিসাবে আসার পরিবর্তে ধীরে ধীরে তৈরি হয়, যার প্রধান কারণ হল একটি হেলিকাল জোড়া একই গতি এবং লোডে স্পার পেয়ারের চেয়ে মসৃণ এবং শান্তভাবে চলে।
দ্বিতীয় প্রভাব হল লোড শেয়ারিং। যেহেতু ওই তির্যক রেখা বরাবর যে কোনো মুহূর্তে বেশ কয়েকটি দাঁত সংস্পর্শে থাকে, প্রদত্ত টর্ক প্রেরণের জন্য প্রয়োজনীয় বলটি দাঁতের ফ্ল্যাঙ্কের একটি বৃহত্তর অঞ্চলে ছড়িয়ে পড়ে, তাই স্থানীয় যোগাযোগের চাপ কম থাকে এবং পৃষ্ঠের পরিধান ধীর হয়। পুরো ভার বহনকারী একটি একক প্লাস্টিকের দাঁত বিকৃত হবে; দাঁতের একটি সেট ভাগ করে না - ঠিক এই কারণেই হেলিকাল জ্যামিতি তুলনামূলকভাবে নরম উপাদান যেমন POM এবং নাইলনের জন্য উপযুক্ত।
হেলিকাল দাঁতগুলি শ্যাফট বরাবর একটি অক্ষীয় থ্রাস্ট লোডও তৈরি করে, তাই শ্যাফ্টের বিয়ারিং বা থ্রাস্ট ওয়াশারগুলি অবশ্যই এটি নিতে সক্ষম হবে। এটি একটি স্পার গিয়ারের জায়গায় একটি হেলিকাল গিয়ার নির্দিষ্ট করার আগে পরীক্ষা করার মতো একটি নকশা বিন্দু: দাঁত ওভারল্যাপ নিস্তব্ধতা এবং লোড ভাগাভাগি করে, কিন্তু এটি সমাবেশের বাকি অংশে একটি অতিরিক্ত অক্ষীয় বল প্রদান করে।
আপনার আবেদন তালিকাভুক্ত না হলে, অঙ্কন বা নমুনা অংশ পাঠান. বেশিরভাগ ক্ষেত্রে আমরা মডিউল, বোর এবং হেলিক্স কোণ থেকে নিশ্চিত করতে পারি যে স্ট্যান্ডার্ড টুলিং ফিট বা একটি নতুন ছাঁচ প্রয়োজন কিনা।
আপনার অঙ্কন বা নমুনার বিবরণ পাঠান — মডিউল, দাঁতের সংখ্যা, হেলিক্স কোণ, বোর, মুখের প্রস্থ, উপাদান এবং পরিমাণ। আমরা নিশ্চিত করি যে স্ট্যান্ডার্ড টুলিং ফিট হয় বা একটি নতুন ছাঁচ প্রয়োজন, এবং 24 ঘন্টার মধ্যে মূল্য এবং লিড টাইম সহ উত্তর দিন।
এখন তদন্ত পাঠান* উদ্ধৃত পরিসংখ্যান (শব্দ হ্রাস, তাপমাত্রা পরিসীমা, মডিউল এবং বোর রেঞ্জ) স্ট্যান্ডার্ড টুলিং এবং স্বাভাবিক শুল্ক অবস্থার উল্লেখ করে। অর্ডার করার আগে চূড়ান্ত অঙ্কন এবং উপাদান গ্রেড নিশ্চিত করুন.
