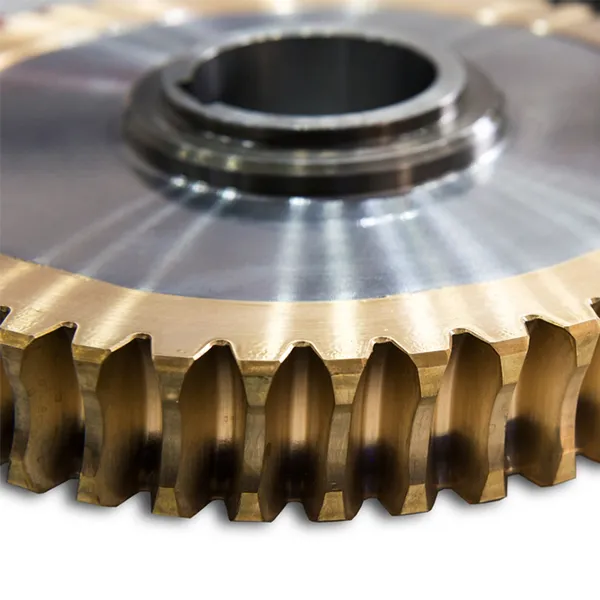

ব্রাস ওয়ার্ম হুইল
  • ব্রাস ওয়ার্ম হুইলব্রাস ওয়ার্ম হুইল
  • ব্রাস ওয়ার্ম হুইলব্রাস ওয়ার্ম হুইল

ব্রাস ওয়ার্ম হুইল

Raydafon হল একটি চীন-ভিত্তিক OEM প্রস্তুতকারক এবং ইঞ্জিনিয়ারিং যন্ত্রপাতি, ধাতুবিদ্যার সরঞ্জাম, চিকিৎসা ডিভাইস, জাহাজ নির্মাণ এবং স্বয়ংক্রিয় গুদামজাতকরণে কীট গিয়ার ড্রাইভের জন্য ব্রাস ওয়ার্ম হুইল সরবরাহকারী। স্ট্যান্ডার্ড উত্পাদন ZCuSn10Pb1 টিনের ব্রোঞ্জ, কঠোরতা HB≥80 ব্যবহার করে, সাধারণ পিতলের তুলনায় প্রায় 30% বেশি প্রতিরোধের পরিধান করে। গিয়ারটি পাঁচটি নির্ভুল পদক্ষেপের মাধ্যমে প্রক্রিয়া করা হয় — কাস্টিং, রুক্ষ টার্নিং, ফাইন টার্নিং, হবিং এবং গ্রাইন্ডিং — দাঁতের পৃষ্ঠের রুক্ষতা Ra≤1.6μm পর্যন্ত পৌঁছানো এবং ম্যাচিং ওয়ার্মের সাথে 0.05 মিমি এর নিচে মেশিং ত্রুটি। ট্রান্সমিশন দক্ষতা জাতীয় মানের তুলনায় প্রায় 15% বেশি, এবং স্ব-তৈলাক্ত কার্যকারিতা তেল নির্ভরতা হ্রাস করে। ক্রমাগত 5000-ঘন্টা অপারেশন পরীক্ষা প্রতি 100 ঘন্টায় 0.01 মিমি এর নিচে পরিধানের হার দেখায়। স্ট্যান্ডার্ড নমুনা: মডিউল 0.5, 20 দাঁত, দাঁতের ব্যাস 11.2 মিমি, উচ্চতা 12 মিমি, বাইরের ব্যাস 11 মিমি, বোর 4 মিমি, ওজন 16 গ্রাম। কাস্টম মডিউল, দাঁত সংখ্যা, 50 মিমি থেকে 300 মিমি পর্যন্ত বাইরের ব্যাস এবং উপাদান গ্রেড সমর্থিত। প্রমিত অর্ডারের জন্য ডেলিভারি প্রায় 15 দিন। একটি দ্রুত উদ্ধৃতি জন্য অঙ্কন, উপাদান গ্রেড, পরিমাণ এবং গন্তব্য পোর্ট পাঠান.
চীন OEM ব্রাস ওয়ার্ম হুইল প্রস্তুতকারক

ব্রাস ওয়ার্ম হুইল প্রস্তুতকারক প্রকৌশল, চিকিৎসা এবং জাহাজ নির্মাণের সরঞ্জামগুলিতে কীট গিয়ার ড্রাইভ করে

Raydafon হল একটি চীন-ভিত্তিক কারখানা-সরাসরি প্রস্তুতকারক এবং ব্রাস ওয়ার্ম চাকার সরবরাহকারী। এই ব্রাস ওয়ার্ম হুইলটি ব্যবহার করে ZCuSn10Pb1 টিনের ব্রোঞ্জের সাথে কঠোরতা HB≥80 এবং পরিধান প্রতিরোধ ক্ষমতা সাধারণ পিতলের চেয়ে প্রায় 30% বেশি। এটি পাঁচটি নির্ভুল পদক্ষেপের মাধ্যমে প্রক্রিয়া করা হয় — কাস্টিং, রুক্ষ টার্নিং, ফাইন টার্নিং, হবিং এবং গ্রাইন্ডিং — দাঁতের পৃষ্ঠের রুক্ষতা Ra≤1.6μm পর্যন্ত পৌঁছানো এবং ম্যাচিং ওয়ার্মের সাথে 0.05 মিমি এর নিচে মেশিং এরর। ট্রান্সমিশন দক্ষতা জাতীয় মান থেকে প্রায় 15% বেশি, এবং 5000-ঘন্টা একটানা অপারেশন পরীক্ষা প্রতি 100 ঘন্টায় 0.01 মিমি এর নিচে পরিধানের হার দেখায়। অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে এক্সকাভেটর স্লিউইং, ফর্কলিফ্ট লিফটিং, রোলিং মিল রোলার ট্রান্সমিশন, সিটি স্ক্যানার রোটেটিং ফ্রেম, ডেন্টাল চেয়ার অ্যাডজাস্টমেন্ট, ডেক ক্রেন লাফিং এবং স্বয়ংক্রিয় গুদাম স্ট্যাকার। কাস্টম মডিউল, দাঁত সংখ্যা এবং 50 মিমি থেকে 300 মিমি পর্যন্ত বাইরের ব্যাস সমর্থিত। একটি উদ্ধৃতি অনুরোধ করতে অঙ্কন, উপাদান গ্রেড, পরিমাণ এবং গন্তব্য পোর্ট পাঠান.

HB≥80কঠোরতা
Ra≤1.6μmদাঁতের পৃষ্ঠ
<0.05 মিমিমেশিং ত্রুটি
+15%দক্ষতা বনাম জাতীয় মান
15 দিনস্ট্যান্ডার্ড ডেলিভারি

উপাদান, নির্ভুলতা এবং স্ব-তৈলাক্তকরণের সুবিধা

Raydafon ZCuSn10Pb1 টিনের ব্রোঞ্জ ব্যবহার করে এই ব্রাস ওয়ার্ম হুইল তৈরি করে। সাধারণ পিতলের সাথে তুলনা করে, এই খাদটি ক্রমাগত লোডের অধীনে উচ্চ কঠোরতা, ভাল পরিধান প্রতিরোধের এবং আরও স্থিতিশীল কর্মক্ষমতা প্রদান করে। পাঁচ-পদক্ষেপের উত্পাদন প্রক্রিয়াটি দাঁতের জ্যামিতি এবং পৃষ্ঠের ফিনিস উভয়কেই নিয়ন্ত্রণ করে, যা ওয়ার্ম শ্যাফ্টের সাথে মসৃণ মেশিংয়ের জন্য গুরুত্বপূর্ণ।

ধাপ 1 — কাস্টিং

ZCuSn10Pb1 টিনের ব্রোঞ্জ স্থিতিশীল কঠোরতার জন্য নিয়ন্ত্রিত শস্য কাঠামোর সাথে খালি জায়গায় নিক্ষেপ করা হয়।

ধাপ 2 - রুক্ষ এবং সূক্ষ্ম বাঁক

গিয়ার কাটার আগে বাইরের ব্যাস, বোর, ধাপ এবং মুখগুলি সহনশীলতায় পরিণত হয়।

ধাপ 3 - হবিং

হেলিকাল টুথ প্রোফাইলটি ওয়ার্ম শ্যাফ্টের সাথে মেলে, দাঁতের সংখ্যা এবং মডিউল প্রতি অঙ্কন নিয়ন্ত্রিত হয়।

ধাপ 4 - নাকাল

দাঁতের পৃষ্ঠটি Ra≤1.6μm পর্যন্ত স্থল এবং কৃমি দিয়ে জাল দেওয়ার ত্রুটি 0.05 মিমি-এর নিচে রাখা হয়।

ধাপ 5 - পরিদর্শন এবং প্যাকিং

কঠোরতা, মাত্রা এবং মেশিং পরীক্ষা করা হয়। অ্যান্টি-মরিচা তেল এবং প্রতিরক্ষামূলক মোড়ক প্যাকিংয়ের আগে প্রয়োগ করা হয়।

সংশ্লিষ্ট গিয়ার এবং ট্রান্সমিশন যন্ত্রাংশ সোর্সিং ক্রেতাদের জন্য, সম্পূর্ণ পর্যালোচনা করুনযথার্থ গিয়ারবিভাগ,ওয়ার্ম গিয়ার এবং ওয়ার্ম শ্যাফটপাতা, এবংডুপ্লেক্স ওয়ার্ম গিয়ারপৃষ্ঠা

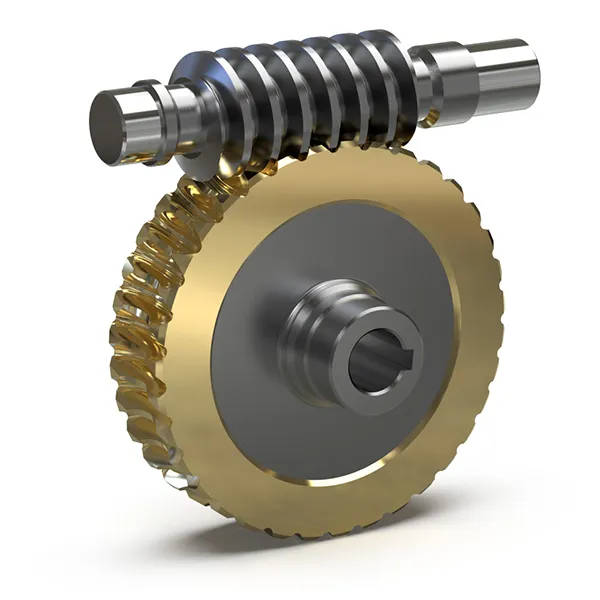

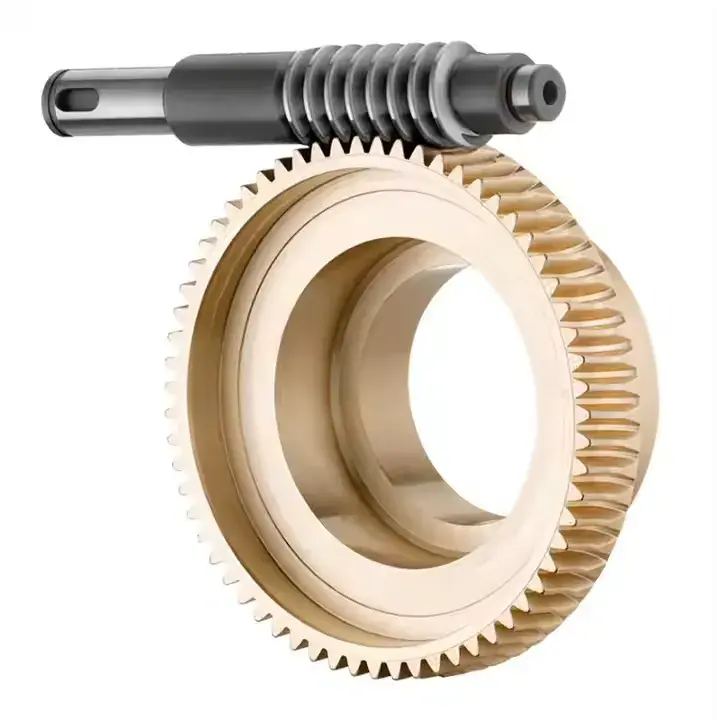

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 টিনের ব্রোঞ্জ থেকে উৎপাদিত ব্রাস ওয়ার্ম হুইল

স্ট্যান্ডার্ড স্পেসিফিকেশন এবং মাত্রা

নিচের সারণীতে স্ট্যান্ডার্ড নমুনা স্পেসিফিকেশন, ওয়ার্ম হুইল সাইজ এবং ওয়ার্ম গিয়ার শ্যাফ্টের আকারের সাথে মিল রয়েছে। কাস্টম মডিউল, দাঁত নম্বর, 50 মিমি থেকে 300 মিমি পর্যন্ত বাইরের ব্যাস, বোর এবং উপাদান গ্রেড OEM প্রকল্পগুলির জন্য সমর্থিত।

স্ট্যান্ডার্ড স্পেসিফিকেশন

আইটেম মান
উপাদান পিতল (ZCuSn10Pb1 টিনের ব্রোঞ্জ)
রঙ হলুদ
মডিউল 0.5
ওজন 16 গ্রাম

ওয়ার্ম হুইলের আকার

আইটেম মান
দাঁত 20
দাঁতের ব্যাস 11.2 মিমি
উচ্চতা 12 মিমি / 0.47 ইঞ্চি
বাইরের ব্যাস 11 মিমি / 0.43 ইঞ্চি
গর্ত ব্যাস 4 মিমি / 0.16 ইঞ্চি
ধাপের আকার 9 × 7 মিমি / 0.35 × 0.27 ইঞ্চি (ডায়া × এইচ)
সামগ্রিক আকার 12 × 11 × 4 মিমি / 0.47 × 0.39 × 0.12 ইঞ্চি (H × OD × ID)

ওয়ার্ম গিয়ার শ্যাফ্টের আকার

আইটেম মান
উচ্চতা 20 মিমি / 0.79 ইঞ্চি
বাইরের ব্যাস 9.8 মিমি / 0.39 ইঞ্চি
ভিতরের ব্যাস 3.17 মিমি / 0.12 ইঞ্চি
আকার 20 × 9.8 × 3.17 মিমি / 0.79 × 0.39 × 0.12 ইঞ্চি (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
স্ট্যান্ডার্ড ব্রাস ওয়ার্ম হুইলের জন্য মাত্রিক রেফারেন্স

ইঞ্জিনিয়ারিং যন্ত্রপাতি, চিকিৎসা সরঞ্জাম এবং জাহাজ নির্মাণে আবেদন

ইঞ্জিনিয়ারিং যন্ত্রপাতি

খননকারী স্লিয়িং মেকানিজমগুলি ভারী-লোড টর্ক পরিচালনা করতে এবং কর্দমাক্ত অবস্থায় টার্নটেবলকে মসৃণভাবে শুরু এবং বন্ধ রাখতে এটির উপর নির্ভর করে। ফর্কলিফ্ট উত্তোলন সিস্টেমগুলি ঝাঁকুনি ছাড়াই 3-টন লোডে সুনির্দিষ্ট উত্তোলনের জন্য এটি ব্যবহার করে।

ধাতব যন্ত্রপাতি

রোলিং মিল রোলার ট্রান্সমিশন 250 ডিগ্রি সেলসিয়াসে স্থিতিশীল অপারেশন বজায় রাখে, অভিন্ন ইস্পাত প্লেট বেধ সমর্থন করে। গলিত স্টিলের তেল দূষণ এড়াতে স্টিলের স্পাউট টিল্টিং ডিভাইসগুলি এর স্ব-তৈলাক্ত বৈশিষ্ট্যগুলি ব্যবহার করে।

চিকিৎসা সরঞ্জাম

CT স্ক্যানার ঘূর্ণায়মান ফ্রেমগুলি এই ব্রাস ওয়ার্ম হুইলের সাথে 45 dB এর নিচে চলে, যা পরিষ্কার ইমেজিং সমর্থন করে। ডেন্টাল ট্রিটমেন্ট চেয়ার অ্যাডজাস্টমেন্ট 0.5 মিমি নির্ভুলতা উত্তোলন এবং কম করে।

জাহাজ নির্মাণ

ডেক ক্রেন লাফিং মেকানিজম লবণ স্প্রে ক্ষয় প্রতিরোধ করে এবং লবণ স্প্রে পরীক্ষার 500 ঘন্টা পরেও পিছলে যায় না। শিপ স্টিয়ারিং সিস্টেম বাতাস এবং তরঙ্গে সঠিক দিক নিয়ন্ত্রণ বজায় রাখে।

স্বয়ংক্রিয় গুদামজাতকরণ

স্ট্যাকার লিফটিং সিস্টেম প্রতি মিনিটে 20টি অ্যাকশন সম্পন্ন করে যার পজিশনিং ত্রুটি 1 মিমি-এর বেশি না হয়। বাছাই লাইন স্টিয়ারিং ডিভাইসগুলি প্যাকেজ জ্যাম ছাড়াই উচ্চ-গতির দিক পরিবর্তন পরিচালনা করে।

টেক্সটাইল এবং প্যাকেজিং

টেক্সটাইল এবং প্যাকেজিং সরঞ্জামগুলি স্থিতিশীল পাওয়ার ট্রান্সমিশন, স্ব-তৈলাক্তকরণ এবং দীর্ঘ একটানা শিফটের সময় শক্তির খরচ হ্রাস থেকে উপকৃত হয়।

সম্পর্কিত ট্রান্সমিশন উপাদানের জন্য, পর্যালোচনা করুনস্ক্রু গিয়ারবিভাগ এবংবেভেল গিয়ারপৃষ্ঠা

গুণমান প্রমাণ, পরীক্ষা এবং রপ্তানি সমর্থন

উপাদান এবং কঠোরতা রেকর্ড

ZCuSn10Pb1 টিনের ব্রোঞ্জ গ্রেড, কঠোরতা HB≥80 এবং তাপ চিকিত্সা বা কাস্টিং রেকর্ডগুলি বাল্ক চালানের সাথে সরবরাহ করা যেতে পারে।

দাঁত প্রোফাইল এবং মাত্রিক পরিদর্শন

আদেশকৃত অঙ্কন বা নমুনার বিপরীতে মডিউল, দাঁতের সংখ্যা, দাঁতের ব্যাস, বাইরের ব্যাস, বোর এবং ধাপের মাত্রা পরিদর্শন করা হয়।

মেশিং এবং শব্দ চেক

মেশিং ওয়ার্ম, মসৃণ ঘূর্ণন এবং কম চলমান শব্দের সাথে 0.05 মিমি-এর নিচে মেশিং ত্রুটির জন্য প্রতিটি ব্যাচ পরীক্ষা করা হয়।

রপ্তানি প্যাকিং

গিয়ারগুলি অ্যান্টি-রাস্ট তেল এবং প্রতিরক্ষামূলক মোড়ক দিয়ে প্যাক করা হয়। বাল্ক অর্ডার সামুদ্রিক মালবাহী, বিমান মালবাহী বা এক্সপ্রেস ডেলিভারির জন্য প্যালেটাইজড এবং স্ট্র্যাপ করা যেতে পারে।

কাস্টম OEM অর্ডার প্রক্রিয়া

ধাপ 01 আবেদন বিবরণ পাঠান

মডিউল, দাঁত নম্বর, বাইরের ব্যাস, বোর, ধাপের আকার, উপাদান গ্রেড, পরিমাণ এবং গন্তব্য পোর্ট প্রদান করুন।

ধাপ 02 অঙ্কন বা নমুনা পর্যালোচনা

Raydafon OEM অঙ্কন বা শারীরিক নমুনা পর্যালোচনা করে এবং স্পেসিফিকেশন এবং উপাদান নির্বাচন নিশ্চিত করে।

ধাপ 03 নমুনা এবং অনুমোদন

কাস্টম প্রকল্পগুলির জন্য, Raydafon বাল্ক উত্পাদনের আগে ক্রেতা নিশ্চিতকরণের জন্য একটি নমুনা তৈরি করে।

ধাপ 04 উত্পাদন এবং উদ্ধৃতি

অনুমোদনের পরে, Raydafon একটি FOB Ningbo উদ্ধৃতি, উত্পাদন সময়সূচী এবং প্যাকিং বিশদ প্রদান করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি পিতল কীট চাকা কি?

একটি ব্রাস ওয়ার্ম হুইল হল একটি ওয়ার্ম গিয়ার ড্রাইভের চাকার অংশ, একটি 90° শ্যাফ্ট কোণে গতি এবং টর্ক প্রেরণ করতে একটি ওয়ার্ম শ্যাফ্টের সাথে মেশ করা হয়। পিতল এবং ব্রোঞ্জের সংকর ধাতুগুলি ব্যবহার করা হয় কারণ তারা কম ঘর্ষণ, ভাল পরিধান প্রতিরোধের এবং স্ব-তৈলাক্ত বৈশিষ্ট্যগুলি অফার করে যখন একটি শক্ত ইস্পাত কীটের সাথে যুক্ত হয়।

Raydafon কি উপাদান ব্যবহার করে?

Raydafon স্ট্যান্ডার্ড উত্পাদন ZCuSn10Pb1 টিনের ব্রোঞ্জ ব্যবহার করে কঠোরতা HB≥80 এবং পরিধান প্রতিরোধ ক্ষমতা সাধারণ পিতলের তুলনায় প্রায় 30% বেশি। লোড, গতি এবং পরিবেশের উপর নির্ভর করে অনুরোধে অন্যান্য ব্রোঞ্জ বা পিতলের গ্রেড ব্যবহার করা যেতে পারে।

কি নির্ভুলতা এবং দক্ষতা অর্জন করা যেতে পারে?

গিয়ারটি পাঁচটি নির্ভুল পদক্ষেপের মাধ্যমে প্রক্রিয়া করা হয় — কাস্টিং, রুক্ষ টার্নিং, ফাইন টার্নিং, হবিং এবং গ্রাইন্ডিং — দাঁতের পৃষ্ঠের রুক্ষতা Ra≤1.6μm পর্যন্ত পৌঁছানো এবং ম্যাচিং ওয়ার্মের সাথে 0.05 মিমি এর নিচে মেশিং ত্রুটি। ট্রান্সমিশন দক্ষতা জাতীয় মান থেকে প্রায় 15% বেশি, এবং 5000-ঘন্টা একটানা অপারেশন পরীক্ষা প্রতি 100 ঘন্টায় 0.01 মিমি এর নিচে পরিধানের হার দেখায়।

আদর্শ নমুনার আকার কি?

স্ট্যান্ডার্ড নমুনা: মডিউল 0.5, 20 দাঁত, দাঁতের ব্যাস 11.2 মিমি, উচ্চতা 12 মিমি, বাইরের ব্যাস 11 মিমি, বোর 4 মিমি, ওজন 16 গ্রাম। ম্যাচিং ওয়ার্ম গিয়ার শ্যাফ্ট: উচ্চতা 20 মিমি, বাইরের ব্যাস 9.8 মিমি, ভিতরের ব্যাস 3.17 মিমি। কাস্টম মডিউল, দাঁত নম্বর, বাইরের ব্যাস 50-300 মিমি এবং বোর সমর্থিত।

প্রধান অ্যাপ্লিকেশন কি কি?

অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে এক্সকাভেটর স্লিউইং মেকানিজম, ফর্কলিফ্ট লিফটিং সিস্টেম, রোলিং মিল রোলার ট্রান্সমিশন, স্টিল স্পাউট টিল্টিং ডিভাইস, সিটি স্ক্যানার রোটেটিং ফ্রেম, ডেন্টাল চেয়ার অ্যাডজাস্টমেন্ট, ডেক ক্রেন লাফিং, শিপ স্টিয়ারিং সিস্টেম, অটোমেটেড ওয়ারহাউস স্ট্যাকার এবং সর্টিং ডিভাইস স্টিকার।

একটি উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

অঙ্কন বা নমুনার বিবরণ, মডিউল, দাঁত নম্বর, বাইরের ব্যাস, বোর, উপাদান গ্রেড, পরিমাণ এবং গন্তব্য পোর্ট পাঠান। Raydafon একটি FOB Ningbo উদ্ধৃতি এবং লিড টাইম সহ উত্তর দেবে।

প্রসবের সময় কি?

অর্ডার নিশ্চিতকরণের প্রায় 15 দিনের মধ্যে স্ট্যান্ডার্ড অর্ডার শিপ। কাস্টম বা বাল্ক অর্ডারগুলি অঙ্কন জটিলতা এবং পরিমাণের উপর নির্ভর করে। Raydafon ড্রয়িং অনুমোদনের পর একটি আপডেট সময়সূচী প্রদান করে।

কাস্টম ব্রাস ওয়ার্ম হুইলস উত্স করতে প্রস্তুত?

আপনার অঙ্কন বা নমুনার বিবরণ, মডিউল, দাঁত নম্বর, বাইরের ব্যাস, বোর, উপাদান গ্রেড, অর্ডার পরিমাণ এবং গন্তব্য পোর্ট পাঠান। Raydafon স্পেসিফিকেশন নিশ্চিত করবে, প্রয়োজনে একটি নমুনা তৈরি করবে, তারপর লিড টাইম এবং প্যাকিং বিশদ সহ একটি FOB নিংবো উদ্ধৃতি প্রদান করবে।
