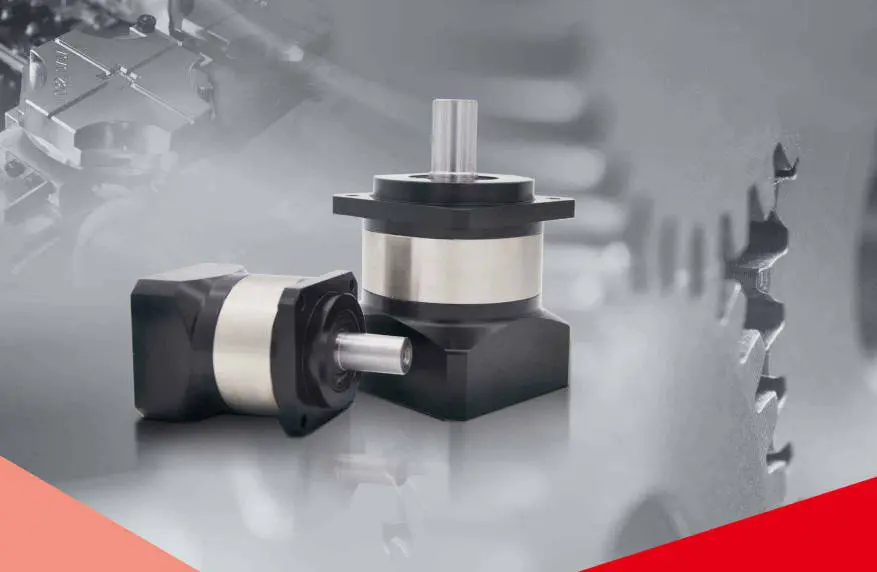

Planetary Gearbox Supplier for High Torque and Precision Applications

প্ল্যানেটারি গিয়ারবক্স প্রস্তুতকারক — উচ্চ টর্ক, কমপ্যাক্ট, দক্ষ

রায়ডাফোনসরাসরি সরবরাহ সহ একটি চীন ভিত্তিক হ্রাসকারী কারখানা। আমরা স্থিতিশীল কর্মক্ষমতা, কমপ্যাক্ট গঠন, এবং অটোমেশন, উচ্চ-লোড ট্রান্সমিশন এবং নির্ভুলতা নিয়ন্ত্রণের জন্য যুক্তিসঙ্গত মূল্য সহ গ্রহের হ্রাসকারী সরবরাহ করি।

গঠন এবং উপাদান

  • উচ্চ-শক্তি খাদ ইস্পাত কাঠামো
  • গিয়ার carburized, quenched, এবং নির্ভুল স্থল
  • দাঁত পৃষ্ঠ কঠোরতা HRC60±2
  • শক্তিশালী ক্লান্তি প্রতিরোধ, ঐতিহ্যগত গিয়ার প্রক্রিয়ার তুলনায় উচ্চ লোড ক্ষমতা

কর্মক্ষমতা

  • তিন-দাঁতের প্রতিসম মেশিং ডিজাইন
  • 95% এর উপরে ট্রান্সমিশন দক্ষতা
  • স্থিতিশীল অপারেশন, কম শব্দ, অভিন্ন টর্ক আউটপুট
  • সার্ভো সিস্টেম, বৈদ্যুতিক সিলিন্ডার, শিল্প রোবট, চাকার মোবাইল চ্যাসিসের জন্য উপযুক্ত

কনফিগারেশন বিকল্প

  • একক-পর্যায়, দুই-পর্যায়, তিন-পর্যায়ের সমন্বয়
  • গতির অনুপাত 3:1 থেকে 200:1 পর্যন্ত
  • আউটপুট: কী শ্যাফ্ট, স্প্লাইন শ্যাফ্ট, ফ্ল্যাঞ্জ টাইপ, কাস্টম অ-মানক ইন্টারফেস
  • চালানের আগে গতিশীল ভারসাম্য এবং ঘনত্ব পরীক্ষা করা হয়েছে

স্বয়ংক্রিয় সমাবেশ লাইন, প্যাকেজিং যন্ত্রপাতি, সিএনসি সরঞ্জাম, পরিবহণ সরঞ্জাম, ইঞ্জিনিয়ারিং ক্রলার চ্যাসিস এবং বায়ু শক্তি নিয়ন্ত্রণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়। আপনি একজন ইন্টিগ্রেটর, একটি সম্পূর্ণ মেশিন প্রস্তুতকারক বা রক্ষণাবেক্ষণ পরিষেবা প্রদানকারী হোন না কেন, আমরা সাশ্রয়ী ট্রান্সমিশন সমাধান প্রদান করতে পারি।আমাদের সাথে যোগাযোগ করুনএকটি উদ্ধৃতি জন্য

Raydafon planetary gearbox structure

কিভাবে একটি প্ল্যানেটারি গিয়ারবক্স কাজ করে

একটি প্ল্যানেটারি রিডুসারের তিনটি মূল অংশ রয়েছে: কেন্দ্রীয় সূর্যের গিয়ার (ইনপুট পিনিয়ন), গ্রহের গিয়ার সেটটি এটির চারপাশে ঘুরছে এবং ভিতরের গিয়ার রিংটি বাইরে মোড়ানো।

ধাপ 1 - পাওয়ার ইনপুট মোটরটি সূর্যের গিয়ারকে ঘোরাতে চালিত করে।
ধাপ 2 — মাল্টি-টুথ মেশিং সূর্য গিয়ার ঘোরার জন্য একাধিক গ্রহের গিয়ার চালায়। এই গিয়ারগুলি সূর্যের গিয়ার বরাবর ঘোরার সময় ঘোরে।
ধাপ 3 - পাওয়ার আউটপুট গিয়ারগুলিতে স্থির গ্রহের বাহকের মাধ্যমে শক্তি আউটপুট শ্যাফ্টে প্রেরণ করা হয়।

এই মাল্টি-টুথ মেশিং পদ্ধতিটি একাধিক গিয়ারের মধ্যে শক্তি ভাগ করে, মসৃণ আউটপুট দেয়, কম শব্দ করে এবং সাধারণ গিয়ার কাঠামোর তুলনায় শক্তিশালী লোড বহন ক্ষমতা দেয়। Raydafon প্ল্যানেটারি রিডুসার একই ভলিউমের অধীনে উচ্চ টর্ক আউটপুট করে, সীমিত ইনস্টলেশন স্থান সহ সরঞ্জামগুলির জন্য কমপ্যাক্ট কাঠামো সহ।

একক মঞ্চ

3-10:1

দুই পর্যায়

15-100:1

তিন পর্যায়

200:1 পর্যন্ত

কারণ অভ্যন্তরীণ গ্রহের গিয়ারটি ঘূর্ণনের সময় ক্রমাগত বল অবস্থান পরিবর্তন করে, গিয়ার পরিধান সমান এবং পুরো মেশিনের আয়ু বেশি। স্থিতিশীল আউটপুট এবং উচ্চ অবস্থান নির্ভুলতার জন্য আমরা শক্ত খাদ ইস্পাত গিয়ার, নির্ভুলতা বিয়ারিং এবং কম ব্যাকল্যাশ সমাবেশ মান ব্যবহার করি। বারবার স্টার্ট-স্টপ, ফরোয়ার্ড-রিভার্স এবং কম জড়তা লোড অবস্থার জন্য উপযুক্ত।

Planetary gearbox working principle

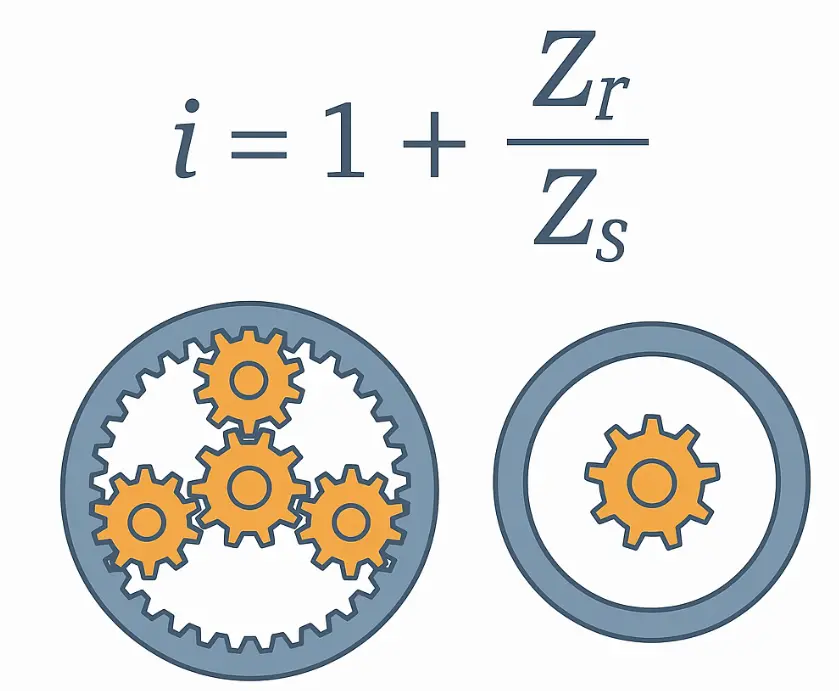

প্ল্যানেটারি গিয়ারবক্সের গিয়ার অনুপাত কীভাবে গণনা করবেন

ট্রান্সমিশন অনুপাত আউটপুট শ্যাফ্ট গতি এবং টর্ক নির্ধারণ করে। এটি সরঞ্জাম অপারেটিং দক্ষতা এবং লোড মিলের উপর সরাসরি প্রভাব ফেলে।

সাধারণ কাঠামো: সূর্য গিয়ার সক্রিয়, ভিতরের রিং স্থির, প্ল্যানেট ক্যারিয়ার আউটপুট

i = 1 + (Zr ÷ Zs)

Zr = ভিতরের রিং দাঁত  |  Zs = সূর্য গিয়ার দাঁত

উদাহরণ

সূর্য গিয়ার দাঁত: 20

ভিতরের রিং দাঁত: 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

মোটর 4 বার ঘোরে, আউটপুট শ্যাফ্ট 1 বার ঘোরে → 4:1

রেডাফোন স্ট্যান্ডার্ড রেঞ্জ

একক-পর্যায়: 3-10

দুই-পর্যায়: 15-100

তিন-পর্যায়: ভারী-লোড কম-গতির অবস্থার জন্য

সাধারণ পরিসর: 3:1 থেকে 100:1

বিভিন্ন পর্যায় অভ্যন্তরীণ ঘর্ষণকে অতিরঞ্জিত করে, যা কার্যক্ষমতাকে কিছুটা প্রভাবিত করে। গতির অনুপাত অনুমতি দেয় এমন ভিত্তির অধীনে, একটি আরও দক্ষ নিম্ন-স্তরের সমন্বয় চয়ন করুন।

রায়ডাফোন আপনার মোটরের গতি, আউটপুট গতির প্রয়োজনীয়তা এবং লোড টর্কের উপর ভিত্তি করে একটি যুক্তিসঙ্গত ট্রান্সমিশন অনুপাত এবং কাঠামোগত স্তর সুপারিশ করতে পারে। আমরা প্যারামিটার অঙ্কন এবং নির্বাচন পরামর্শ প্রদান.আমাদের সাথে যোগাযোগ করুনঅনুপাত গণনা এবং মডেল মিলের সাথে সহায়তার জন্য।

Planetary gearbox ratio calculation

পণ্য
View as

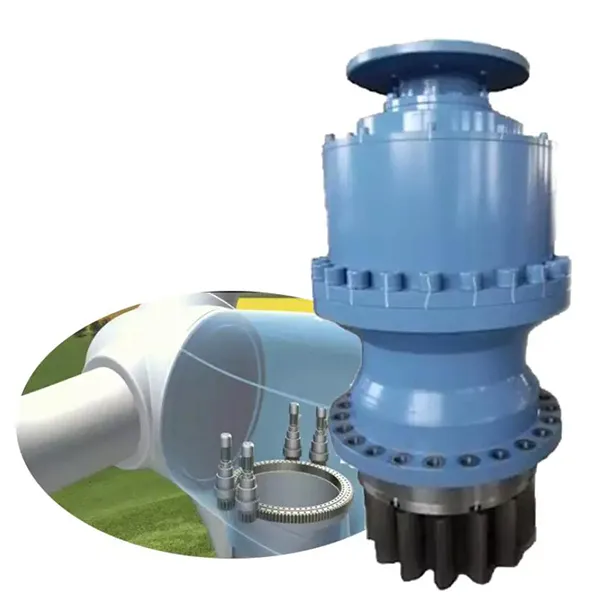

উইন্ড টারবাইনের জন্য ইয়াও ড্রাইভ প্ল্যানেটারি গিয়ারবক্স

উইন্ড টারবাইনের জন্য ইয়াও ড্রাইভ প্ল্যানেটারি গিয়ারবক্স

উইন্ড টারবাইনের জন্য ইয়াও ড্রাইভ প্ল্যানেটারি গিয়ারবক্স — 12 ফ্রেমের মাপ, 1,000–80,000 N·m, অনুপাত 297:1–2,153:1, IP67 ট্রিপল-সিল নমনীয় আয়রন হাউজিং −40 °C থেকে +60 °C সাইটের জন্য। গিয়ার সেটগুলি কার্বুরাইজ করা হয় এবং HRC 58-62 এ গ্রাউন্ড করা হয়; একটি ভাসমান গ্রহের বাহক দমকা লোডিংয়ের অধীনে 0.08° এর মধ্যে সংক্রমণ ত্রুটি ধারণ করে। ফ্ল্যাঞ্জ-মাউন্ট করা স্লিউ বিয়ারিং সাপোর্ট আইইসি মোটর ফ্ল্যাঞ্জগুলিকে সরাসরি গ্রহণ করে, স্প্লিনড বা ইন্টিগ্রাল-পিনিয়ন আউটপুট বিকল্পগুলির সাথে। আপনার ন্যাসেল ইয়াও মোমেন্ট, মোটর ফ্রেম এবং সাইট জারা ক্লাস পাঠান — আমরা 24 ঘন্টার মধ্যে একটি মিলে যাওয়া 2D ইন্টারফেস অঙ্কন এবং ফ্যাক্টরি-ডাইরেক্ট উদ্ধৃতি ফেরত দিই।

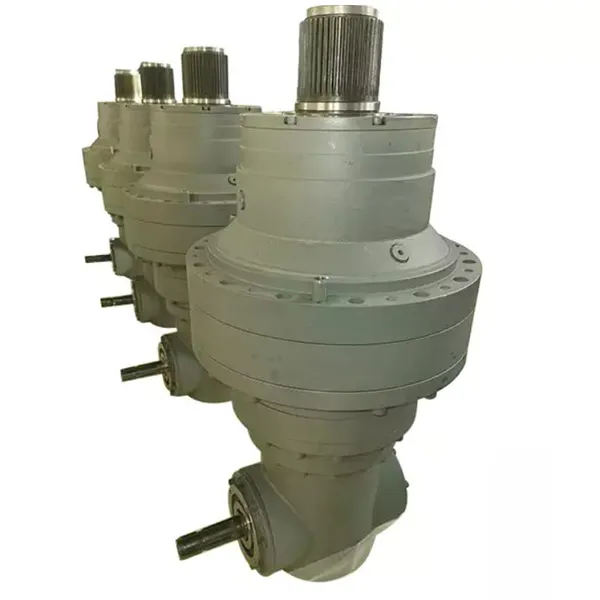

পিজি সিরিজ ফিড মিক্সার প্ল্যানেটারি গিয়ারবক্স

পিজি সিরিজ ফিড মিক্সার প্ল্যানেটারি গিয়ারবক্স

চীনে স্থানীয় প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, রায়ডাফন তার নিজস্ব কারখানায় পিজি সিরিজ ফিড মিক্সার প্ল্যানেটারি গিয়ারবক্সটি যত্ন সহকারে তৈরি করেছেন। গতির অনুপাত 3: 1 থেকে 15: 1 পর্যন্ত। গিয়ারগুলি উচ্চ-শক্তি অ্যালো স্টিল দিয়ে তৈরি। শোধ করার পরে, দাঁত পৃষ্ঠের কঠোরতা এইচআরসি 55 এ পৌঁছায়, যা পরিধান-প্রতিরোধী এবং প্রভাব-প্রতিরোধী এবং এটি 1800n ・ মি এর একটি টর্ককে সহ্য করতে পারে। বাক্সটি cast ালাই লোহা দিয়ে তৈরি এবং এটি একটি ডাবল সিলিং কাঠামো দিয়ে সজ্জিত। ধূলিকণা এবং জল প্রতিরোধের স্তরটি আইপি 65 এ পৌঁছেছে এবং এটি খামারের আর্দ্র এবং ধূলিকণা পরিবেশে স্থিরভাবে কাজ করতে পারে। কারখানার প্রত্যক্ষ সরবরাহ পদ্ধতি আপনাকে সাশ্রয়ী মূল্যের এবং নির্ভরযোগ্য সংক্রমণ পণ্য সরবরাহ করে!
ফিড মিক্সারের জন্য PGA সিরিজ Auger ড্রাইভ প্ল্যানেটারি গিয়ারবক্স

ফিড মিক্সারের জন্য PGA সিরিজ Auger ড্রাইভ প্ল্যানেটারি গিয়ারবক্স

PGA সিরিজের auger ড্রাইভ প্ল্যানেটারি গিয়ারবক্সগুলি একটি 540 rpm ট্রাক্টর PTO থেকে চালিত TMR ফিড মিক্সার এবং ডায়েট ফিডারগুলির জন্য তৈরি করা হয়েছে। ক্রমাগত টর্ক 3,810 N·m (PGA-502) থেকে 42,000 N·m (PGA-4203/4204) পর্যন্ত চলে, যার অনুপাত 11.1:1 থেকে 662.8:1 এবং স্ট্যান্ডার্ড 1"3/8 Z6 বা 1"3/4 Z20 ইনপুট স্প্লাইন। গিয়ার এবং শ্যাফ্ট হল উচ্চ-শক্তির অ্যালয় স্টিল, গ্যাস কার্বারাইজড প্রায় HRC58 দাঁত-পৃষ্ঠের কঠোরতা; ওয়ান-পিস কাস্ট-আয়রন হাউজিং ধুলো, স্লারি এবং ওয়াশ-ডাউনের জন্য IP65-এ ডুয়াল সিলিং ব্যবহার করে। Raydafon দ্বারা নিংবো, চীনের নিজস্ব ISO 9001 কর্মশালায় OEM মিক্সার নির্মাতাদের জন্য এবং খামার এবং ডিলারদের জন্য একটি প্রতিস্থাপন ইউনিট হিসাবে তৈরি করা হয়েছে। কাস্টম অনুপাত, আউটপুট ফ্ল্যাঞ্জ এবং মাউন্টিং মুখগুলি অঙ্কন করার জন্য তৈরি। একটি নিশ্চিত নির্বাচন এবং উদ্ধৃতি 24 ঘন্টার মধ্যে আপনার মিক্সার মডেল বা অঙ্কন পাঠান.
চীনে একটি নির্ভরযোগ্য প্ল্যানেটারি গিয়ারবক্স প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, আমাদের পণ্যগুলি সিই শংসাপত্র পাস করেছে। আপনি যদি মানের পণ্য কিনতে চান তবে দয়া করে আমাদের সাথে যোগাযোগ করুন।
