TMR মিক্সার এবং ডায়েট ফিডারের জন্য একটি 540 rpm PTO-চালিত প্ল্যানেটারি রিডুসার, 11.1:1 থেকে 662.8:1 অনুপাতের সাথে 3,810–42,000 N·m একটানা টর্ক সরবরাহ করে। কাস্ট-আয়রন হাউজিং, কার্বারাইজড অ্যালয়-স্টিল গিয়ারিং, ডুয়াল সিলিং এবং ধুলো, কাদা এবং ওয়াশ-ডাউনে দৈনন্দিন কাজের জন্য IP65 সুরক্ষা।
PGA সিরিজ হল auger ড্রাইভ ইউনিট যা ট্র্যাক্টর PTO এবং একটি ফিড মিক্সারের মিক্সিং স্ক্রুর মধ্যে বসে। ট্র্যাক্টর থেকে একটি 540 rpm ইনপুট একটি গ্রহীয় পর্যায়ের মাধ্যমে কম, উচ্চ-টর্কের ঘূর্ণনে হ্রাস করা হয় যা augerকে সাইলেজ, খড় এবং ঘনীভূত না করে উত্তোলন এবং ভাঁজ করতে হয়। যেহেতু লোড পাথটি বিভিন্ন প্ল্যানেট গিয়ার জুড়ে ভাগ করা হয়েছে, ড্রাইভটি মিক্সারের সামনে বা পাশের প্লেটে বোল্ট করার জন্য যথেষ্ট কমপ্যাক্ট থাকে যখন এখনও সবচেয়ে ছোট মডেলে 3,810 N·m থেকে 42,000 N·m পর্যন্ত একটানা টর্ক তৈরি করে।
Raydafon একটি ISO 9001 মানের সিস্টেমের অধীনে Ningbo, China এর নিজস্ব ওয়ার্কশপে PGA সিরিজ তৈরি করে এবং একটি OEM ইউনিট হিসাবে ফিড মিক্সার এবং ডায়েট ফিডার প্রস্তুতকারকদের পাশাপাশি প্রতিস্থাপন গিয়ারবক্স হিসাবে ডিলারদের কাছে সরবরাহ করে। যদি আপনার মেশিন PTO চালিত হয়, তাহলে এটি a এর সাথে পেয়ার করুনফিড mixers জন্য PTO খাদ; যদি আপনার মিক্সার একটি গ্রহের পরিবর্তে একটি বেভেল স্টেজ ব্যবহার করে, তাহলে তুলনা করুনফিড মিক্সার গিয়ারবক্সএকই সাইটে পরিসীমা।
একটি auger ড্রাইভ প্ল্যানেটারি গিয়ারবক্স হল একটি কোক্সিয়াল রিডুসার যেখানে একটি সূর্য গিয়ার বেশ কয়েকটি গ্রহের গিয়ার চালায় যা একটি গ্রহের বাহক দ্বারা বহন করার সময় একটি রিং গিয়ারের ভিতরে ঘোরে। তাই টর্ক এক জোড়ার পরিবর্তে একবারে একাধিক দাঁতের যোগাযোগের মাধ্যমে প্রেরণ করা হয়, যার কারণে একটি গ্রহের ইউনিট একটি সংক্ষিপ্ত, গোলাকার আবাসনে একটি ভারী মিক্সার লোড বহন করতে পারে এবং কেন এটি হিমায়িত বা কম্প্যাক্ট করা ফিডে পূর্ণ আউগার শুরু হলে যে শক হয় তা প্রতিরোধ করে।
একটি ফিড মিক্সারে ক্রমটি সহজবোধ্য: 540 rpm-এ ট্র্যাক্টর PTO, আগার শ্যাফ্টে মোটামুটি 5-50 rpm-এ গ্রহের হ্রাস, এবং একটি টর্কের গুণন যা তুলনামূলকভাবে ছোট ট্র্যাক্টরকে একটি বড় মিক্সিং স্ক্রু ঘোরাতে দেয়। সেই কারণেই PGA সিরিজটি ছোট ট্রাক্টর চালিত খামার দ্বারা বেছে নেওয়া হয় — গিয়ারবক্স, ট্র্যাক্টর নয়, অতিরিক্ত টার্নিং ফোর্স সরবরাহ করে। একই নীতি সাইলেজ এবং বায়োগ্যাস প্ল্যান্ট ফিডারগুলিতে প্রযোজ্য, যেখানে ক্রমাগত নিম্ন-গতির ঘূর্ণন সর্বোচ্চ গতির চেয়ে বেশি গুরুত্বপূর্ণ।
সমস্ত মডেল 540 rpm এর একটি ইনপুট গতিতে রেট করা হয়। প্রতিটি কলাম দেখতে টেবিলের পাশে স্ক্রোল করুন।
| মডেল | একটানা টর্ক (N·m) | সর্বোচ্চ টর্ক (N·m) | অনুপাত i | ইনপুট খাদ |
|---|---|---|---|---|
| একক-পর্যায় এবং দুই-পর্যায়ের মডেল | ||||
| PGA-502 | 3,810 | 7,620 | 12.36-15.51 | 1"3/8 Z6 |
| PGA-1002/3 | ৮,৫০০ | 17,000 | 16.8-30.6 | 1"3/4 Z20 |
| PGA-1202 | 11,600 | 23,200 | 11.1-19.4 | 1"3/4 Z20 |
| PGA-1602/3 | 15,700 | 31,400 | 13.4-47.5 | 1"3/4 Z20 |
| PGA-1702/3 | 15,700 | 31,400 | 13.4-47.5 | 1"3/4 Z20 |
| PGA-2102/3 | 21,000 | 47,000 | 12.1-62.1 | 1"3/4 Z20 |
| PGA-2502 | 23,780 | 48,000 | 13.6-23.6 | 1"3/4 Z20 |
| PGA-3003/4 | 30,760 | 61,520 | 25.7-84.4 | 1"3/4 Z20 |
| PGA-4203 | 42,000 | 142,000 | 27.8-91.4 | 1"3/4 Z20 |
| বড় উল্লম্ব মিক্সার এবং বায়োগ্যাস ফিডারের জন্য উচ্চ-অনুপাত মডেল | ||||
| PGA-1603 | 15,700 | 31,400 | 24.4-116.9 | 1"3/4 Z20 |
| PGA-1703 | 15,700 | 31,400 | 24.4-116.9 | 1"3/4 Z20 |
| PGA-2103 | 21,000 | 47,000 | 31.8-126.5 | 1"3/4 Z20 |
| PGA-2503 | 23,780 | 48,000 | 35.7-142.2 | 1"3/4 Z20 |
| PGA-3004 | 30,760 | 61,520 | 97.4-612.3 | 1"3/4 Z20 |
| PGA-4204 | 42,000 | 142,000 | 105.4-662.8 | 1"3/4 Z20 |
নিশ্চিত নন কোন ফ্রেম ফিট? মিক্সার ব্র্যান্ড, আগার ব্যাস, ট্র্যাক্টর হর্সপাওয়ার এবং প্রয়োজনীয় আগার গতি পাঠান — আপনি অর্ডার করার আগে আমাদের প্রকৌশলীরা মডেল এবং অনুপাত নিশ্চিত করবেন।

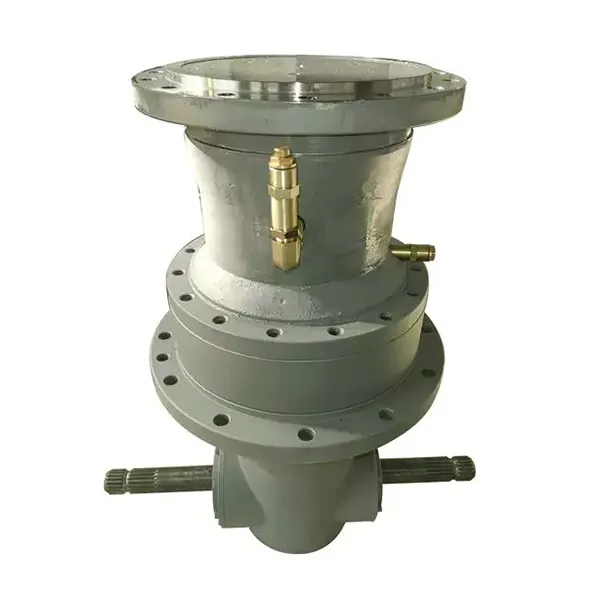

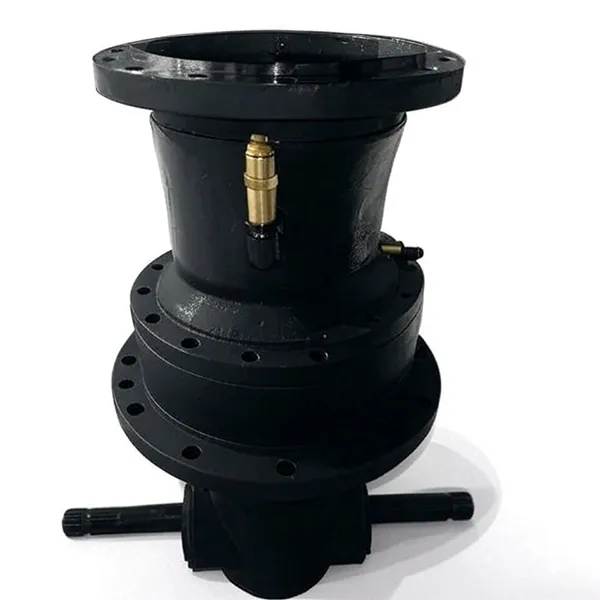

নীচের দুটি ফটোগ্রাফ হল PGA সিরিজের ইউনিট যা আমরা তৈরি করি: এর কাস্ট হাউজিং এবং PTO ইনপুট সহ একত্রিত গিয়ারবক্স এবং মাউন্টিং চেকগুলির জন্য ব্যবহৃত মাত্রা অঙ্কন।
গিয়ারস এবং শ্যাফ্টগুলি উচ্চ-শক্তির অ্যালয় স্টিল এবং গ্যাস কার্বারাইজড থেকে তৈরি করা হয়, তারপরে প্রায় HRC58 এর দাঁত-পৃষ্ঠের শক্ততায় নিভে যায় যখন কোরটি শক শোষণ করার জন্য যথেষ্ট শক্ত থাকে। এই সংমিশ্রণটিই পিজিএ সিরিজকে ঘষিয়া তুলিয়া ফেলিতে সক্ষম সাইলেজের পরিধানের প্রতিরোধ এবং বারবার লোড হওয়া শুরুর সহনশীলতা দেয় এবং এই কারণেই বহিরাগত খাম পরিবর্তন না করেই একই ফ্রেমটি বিস্তৃত অনুপাতের পরিসর জুড়ে দেওয়া যেতে পারে।
হাউজিং হল একটি এক-টুকরো ঢালাই-লোহার বডি, যা ভারবহন বোরকে কেন্দ্রীভূত রাখে এবং কম্পনকে স্যাঁতসেঁতে করে যা একটি গড়া হাউজিং প্রেরণ করবে। ইনপুট এবং আউটপুট প্রান্তে ডুয়াল সিলিং লুব্রিকেন্টকে ধারণ করে এবং ধুলো, স্লারি এবং ওয়াশ-ডাউন জলকে দূরে রাখে, ইউনিটটিকে একটি IP65 সুরক্ষা স্তর দেয়। গ্রীস স্তনবৃন্ত এবং তেল ভরাট বিন্দু অবস্থান করা হয় তাই রুটিন সার্ভিসিং মিক্সার দিয়ে কাজ করার অবস্থানে করা যেতে পারে।
প্রতিটি গিয়ারবক্স চালানো হয় এবং প্যাক করার আগে চেক করা হয়: মসৃণ ঘূর্ণন এবং তেল সিলিং নিশ্চিত করতে নো-লোড চলছে, গিয়ার সেটে ব্যাকল্যাশ এবং যোগাযোগ-প্যাটার্ন যাচাইকরণ এবং ইনপুট স্প্লাইন এবং আউটপুট ফ্ল্যাঞ্জের চূড়ান্ত পরিদর্শন। আপনার প্রকল্পের নথিভুক্ত প্রমাণের প্রয়োজন হলে পরীক্ষার রেকর্ডগুলি শিপিং নথির সাথে সংযুক্ত করা যেতে পারে।
উপরের জ্বালানী-সঞ্চয় এবং পরিষেবা-ব্যবধানের পরিসংখ্যানগুলি আমাদের গিয়ারবক্স ডিজাইন এবং সাধারণ ফিড মিক্সার শুল্কের উপর ভিত্তি করে; প্রকৃত ফলাফল ট্রাক্টর, রেশন এবং অপারেটিং অবস্থার উপর নির্ভর করে।
পিজিএ সিরিজটি একটি কঠিন, কমপ্যাক্ট প্ল্যানেটারি ট্রান্সমিশন হিসাবে সরবরাহ করা হয় যা তিনটি সাধারণ মিক্সার লেআউটে বোল্ট করে। আপনি কোনটি তৈরি বা চালাবেন তা আমাদের বলুন এবং আউটপুট ফ্ল্যাঞ্জ, মাউন্টিং ফেস এবং তেল ভর্তি অবস্থান সেই অনুযায়ী সেট করা আছে।
একটি ট্রাক ইঞ্জিন PTO বা হাইড্রোলিক মোটর থেকে গিয়ারবক্সের মাধ্যমে নেওয়া Auger ড্রাইভ, মিক্সার সামনের প্লেটে বসানো হাউজিং সহ।
চলন্ত চ্যাসিসে গিয়ারবক্স মাউন্ট করা হয়েছে, যেখানে কম-কম্পন গ্রহের বিন্যাস গিয়ার সেটটিকে ভ্রমণ শক থেকে রক্ষা করে।
বায়োগ্যাস প্ল্যান্ট, ফিড সেন্টার এবং স্থির TMR ইনস্টলেশনের উপর ক্রমাগত শুল্ক, যেখানে তেল শীতলকরণ এবং পরিষেবা অ্যাক্সেসের পরিকল্পনা করা যেতে পারে।
পিজিএ সিরিজ ফিড মিক্সার এবং বায়োগ্যাস প্লান্ট ফিডিং সিস্টেমের ঘূর্ণন চালায়। সাধারণ ইনস্টলেশন অন্তর্ভুক্ত:
যদি আপনার মেশিন এই তালিকায় না থাকে, তাহলে আবেদন এবং ডিউটি চক্র বর্ণনা করুন। একটি স্থির বায়োগ্যাস ফিডারের জন্য উপযুক্ত একটি গিয়ারবক্স একটি ট্রাক-মাউন্ট করা TMR ওয়াগনের জন্য একটি ভিন্ন তেলের স্পেসিফিকেশন বা মাউন্টিং অ্যাঙ্গেলের প্রয়োজন হতে পারে।
★★★★★রবার্ট মার্টিনেজপাইপলাইন এবং সাইট সরঞ্জাম ঠিকাদার, হিউস্টন, মার্কিন যুক্তরাষ্ট্র
আমরা এই গ্রহের গিয়ারবক্সগুলিকে উপসাগরীয় উপকূলের পাইপলাইনের কাজে ব্যবহার করেছি যেখানে লবণ স্প্রে এবং ধ্রুবক কম্পন স্বাভাবিক। একটানা অপারেশনের ছয় মাস ধরে ইউনিটগুলি স্থিতিশীল ছিল, গিয়ার মেশিং নির্ভুলতার কোন পরিমাপযোগ্য পরিবর্তন ছাড়াই। তারা এখন আমাদের ওয়েল্ডিং পজিশনার চালায়, এমনকি অসম জোয়ারের মাটিতেও বাহু স্থির রাখে। পরবর্তী পাইপলাইন পর্বের জন্য তারা আমাদের অনুমোদিত সরবরাহকারী তালিকায় রয়েছে।
★★★★★সোফি ডুবইসউৎপাদন ব্যবস্থাপক, স্বয়ংচালিত যন্ত্রাংশ প্ল্যান্ট, লিয়ন, ফ্রান্স
আমাদের স্ট্যাম্পিং লাইনে দুই বছর এবং অবস্থান নির্ভুলতা এখনও ±0.02 মিমি, এমনকি পাতলা অ্যালুমিনিয়াম শীটেও রয়েছে। এই ইউনিটগুলিতে স্যুইচ করার পরে আমাদের প্রথম-পাস ফলন প্রায় 15% উন্নত হয়েছে, এবং গিয়ারবক্সগুলির জন্য নির্ধারিত তেল পরিবর্তনের বাইরে আর কিছুর প্রয়োজন নেই৷
★★★★★মার্কো রসিরক্ষণাবেক্ষণ ক্রেতা, টেক্সটাইল যন্ত্রপাতি, ইতালি
আমি ইউরোপ এবং চীনের মধ্যে ভোল্টেজের পার্থক্য সম্পর্কে চিন্তিত ছিলাম, এবং তাদের প্রকৌশলীরা রাতারাতি একটি অভিযোজন পরিকল্পনা তৈরি করেছিলেন এবং একটি ডুয়াল-ভোল্টেজ নিয়ন্ত্রণ মডিউল সরবরাহ করেছিলেন। কাঠের ক্রেটে এমনকি স্থানীয় খুচরা যন্ত্রাংশের সাথে ইতালীয় ভাষায় সঠিক লুব্রিকেন্ট এবং একটি রক্ষণাবেক্ষণ ম্যানুয়াল অন্তর্ভুক্ত ছিল। মাউন্টিং ইন্টারফেসটি আমাদের তাঁত ড্রাইভ শ্যাফ্টের সাথে হুবহু মিলে যায়, কমিশনিংয়ের সময় কোনও অক্ষীয় আন্দোলন ছাড়াই।
Raydafon একটি ফিড মিক্সারের চারপাশে পুরো ড্রাইভ ট্রেন সরবরাহ করে, যাতে আপনি একটি কারখানা এবং একটি পরিদর্শন মান থেকে গিয়ারবক্স, শ্যাফ্ট এবং কাপলিং অর্ডার করতে পারেন:
মিক্সার মডেল বা অঙ্কন, ট্র্যাক্টর হর্সপাওয়ার, প্রয়োজনীয় আগার গতি এবং ডেলিভারি পোর্ট পাঠান। আমাদের প্রকৌশলীরা ফ্রেম, অনুপাত এবং ইনপুট শ্যাফ্ট নিশ্চিত করে, তারপর 24 ঘন্টার মধ্যে একটি দৃঢ় মূল্যের সাথে উত্তর দেয়।
