কিভাবে ওয়ার্ম গিয়ারবক্স ডিজাইন কমপ্যাক্ট ইকুইপমেন্ট লেআউট সমর্থন করে?

আধুনিক শিল্প সরঞ্জাম নকশা, স্থান একটি প্রিমিয়াম. প্রকৌশলীরা ক্রমাগত কর্মক্ষমতা বা নির্ভরযোগ্যতার সাথে আপস না করে মেশিনের পদচিহ্ন কমানোর উপায় খোঁজেন। দকৃমি গিয়ারবক্সডিজাইন একটি আকর্ষণীয় সমাধান অফার করে, এটির অনন্য ডান-কোণ পাওয়ার ট্রান্সমিশন, উচ্চ একক-পর্যায়ের হ্রাস অনুপাত এবং ইন্টিগ্রেশন নমনীয়তার মাধ্যমে কমপ্যাক্ট সরঞ্জাম বিন্যাস সক্ষম করে। সমান্তরাল-অক্ষ বা প্ল্যানেটারি গিয়ারবক্সের বিপরীতে, ওয়ার্ম গিয়ারবক্স একটি একক পর্যায়ে উল্লেখযোগ্য গতি হ্রাস পায়—100:1 পর্যন্ত—যখন ইনপুট এবং আউটপুট শ্যাফ্টগুলি 90-ডিগ্রি কোণে অবস্থান করে। এই ডান-কোণ কনফিগারেশনটি চালিত শ্যাফ্টের পাশে বা নীচে মোটরগুলিকে মাউন্ট করার অনুমতি দেয়, যা ড্রাইভ ট্রেনের সামগ্রিক দৈর্ঘ্যকে ব্যাপকভাবে হ্রাস করে। Raydafon Technology Group Co., Limited-এ, আমাদের কারখানাটি দুই দশকেরও বেশি সময় ধরে ওয়ার্ম গিয়ারবক্স ডিজাইনে বিশেষীকরণ করেছে, এবং আমরা প্রত্যক্ষ করেছি কীভাবে আমাদের পণ্য গ্রাহকদের তাদের মেশিনের পদচিহ্ন 35 শতাংশ পর্যন্ত সঙ্কুচিত করতে সক্ষম করেছে। এই নিবন্ধটি নির্দিষ্ট ডিজাইনের বৈশিষ্ট্যগুলি নিয়ে আলোচনা করে যা কম্প্যাক্টনেস সমর্থন করে, প্রযুক্তিগত বৈশিষ্ট্য এবং বাস্তব-বিশ্ব অ্যাপ্লিকেশন ডেটা দ্বারা সমর্থিত।

কিন্তু একটি কৃমি গিয়ারবক্সের কম্প্যাক্টনেস শ্যাফ্ট ওরিয়েন্টেশনের বাইরে যায়। নকশাটি সহজাতভাবে একটি উচ্চ টর্ক-থেকে-ওজন অনুপাতের জন্য অনুমতি দেয়, যার অর্থ হল একটি ছোট গিয়ারবক্স একটি বৃহত্তর সমান্তরাল-শ্যাফ্ট ইউনিটের মতো একই শক্তি প্রেরণ করতে পারে। উপরন্তু, অনেক ওয়ার্ম গিয়ারবক্সের স্ব-লক করার ক্ষমতা অ্যাপ্লিকেশন ধরে রাখার ক্ষেত্রে বাহ্যিক ব্রেকগুলির প্রয়োজনীয়তা দূর করে, আরও স্থান বাঁচায় এবং উপাদানের সংখ্যা হ্রাস করে। আমাদের কারখানায় ফাঁপা আউটপুট শ্যাফ্ট এবং মডুলার মাউন্টিং ফ্ল্যাঞ্জ সহ ইঞ্জিনিয়ারড ওয়ার্ম গিয়ারবক্স সিরিজ রয়েছে, যা অতিরিক্ত বিয়ারিং বা কাপলিং এর প্রয়োজন ছাড়াই চালিত শ্যাফ্টে সরাসরি সংযোগ সক্ষম করে। এই বৈশিষ্ট্যগুলি সম্মিলিতভাবে ওয়ার্ম গিয়ারবক্সকে কনভেয়র সিস্টেম, প্যাকেজিং যন্ত্রপাতি, উপাদান হ্যান্ডলিং সরঞ্জাম এবং অন্যান্য অনেক অ্যাপ্লিকেশনের জন্য পছন্দের পছন্দ করে তোলে যেখানে মেঝেতে জায়গার অভাব রয়েছে। এই বিস্তৃত নির্দেশিকায়, আমরা মূল নকশার উপাদানগুলি বিশ্লেষণ করব, পণ্যের বিশদ বিবরণ প্রদান করব এবং Raydafon-এর থেকে সেরা অনুশীলনগুলি শেয়ার করব যাতে আপনি সম্ভাব্য সবচেয়ে কমপ্যাক্ট সরঞ্জাম বিন্যাস অর্জন করতে পারেন৷

সূচিপত্র

• 1. কেন ডান-কোণ পাওয়ার ট্রান্সমিশন কমপ্যাক্ট লেআউটের জন্য ওয়ার্ম গিয়ারবক্সকে আদর্শ করে তোলে?
• 2. কিভাবে উচ্চ টর্কের ঘনত্ব কর্মক্ষমতা ত্যাগ না করে গিয়ারবক্সের আকার হ্রাস করে?
• 3. আমাদের ওয়ার্ম গিয়ারবক্স সিরিজের মূল বৈশিষ্ট্যগুলি কী কী?
• 4. কীভাবে ফাঁপা শ্যাফ্ট এবং ইন্টিগ্রেটেড মোটর বিকল্পগুলি আরও স্থান বাঁচাতে পারে?
• প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
• উপসংহার এবং কাস্টমাইজেশন পরামর্শ

কেন ডান-কোণ পাওয়ার ট্রান্সমিশন কমপ্যাক্ট লেআউটের জন্য ওয়ার্ম গিয়ারবক্সকে আদর্শ করে তোলে?

একটি ওয়ার্ম গিয়ারবক্সের সবচেয়ে স্বতন্ত্র বৈশিষ্ট্য হল এর ডান-কোণ পাওয়ার ট্রান্সমিশন। একটি সাধারণ সমান্তরাল-শ্যাফ্ট গিয়ারবক্সে, ইনপুট এবং আউটপুট শ্যাফ্টগুলি একই অক্ষে থাকে, যার জন্য মোটরকে চালিত শ্যাফ্টের সাথে সামঞ্জস্য রেখে স্থাপন করতে হয়। এর ফলে একটি দীর্ঘ, রৈখিক ড্রাইভ ট্রেন যা প্রায়শই মেশিনের ফ্রেমের বাইরে প্রসারিত হয়, সামগ্রিক সরঞ্জামের পদচিহ্ন বৃদ্ধি করে। ওয়ার্ম গিয়ারবক্স, যাইহোক, কৃমি চাকা চালানোর জন্য একটি কীট (স্ক্রু) ব্যবহার করে, যার শ্যাফ্টগুলি 90 ডিগ্রিতে থাকে। এটি মোটরটিকে আউটপুট শ্যাফ্টের সাথে লম্বভাবে মাউন্ট করার অনুমতি দেয়, কার্যকরভাবে ড্রাইভ ট্রেনটিকে একটি কমপ্যাক্ট এল-আকৃতিতে "ভাঁজ" করে। এই জ্যামিতিটি অ্যাপ্লিকেশনগুলিতে বিশেষভাবে সুবিধাজনক যেখানে মেশিনের প্রস্থ বা দৈর্ঘ্য সীমাবদ্ধ থাকে, যেমন কনভেয়র সিস্টেম, মোবাইল মেশিনারি বা রোবোটিক সেল উপাদানগুলিতে।

ওয়ার্ম গিয়ারবক্স ডান-কোণ ডিজাইনের নির্দিষ্ট লেআউট সুবিধা:

• সামগ্রিক দৈর্ঘ্য হ্রাস:গিয়ারবক্সের পাশাপাশি মোটরকে অবস্থান করে, একই মোটর পাওয়ার সহ একটি ইনলাইন গিয়ারবক্সের তুলনায় মোট ড্রাইভ ট্রেনের দৈর্ঘ্য 30 থেকে 50 শতাংশ কমানো যেতে পারে। এটি সরঞ্জাম ডিজাইনারদের ড্রাইভগুলিকে শক্ত জায়গায় ফিট করতে সক্ষম করে।
• বহুমুখী মাউন্টিং অভিযোজন:আমাদের ওয়ার্ম গিয়ারবক্স যে কোনো অবস্থানে মাউন্ট করা যেতে পারে—ফুট-মাউন্ট করা, ফ্ল্যাঞ্জ-মাউন্ট করা বা শ্যাফট-মাউন্ট করা। হাউজিংটি একাধিক মাউন্টিং ফেস দিয়ে ডিজাইন করা হয়েছে, যাতে অতিরিক্ত সমর্থন বন্ধনীর প্রয়োজন ছাড়াই গিয়ারবক্সকে সরাসরি মেশিনের ফ্রেমে সংযুক্ত করা যায়।
• ইন্টিগ্রেটেড মোটর অ্যাডাপ্টার:আমরা মোটর অ্যাডাপ্টারের একটি পরিসর অফার করি যা গিয়ারবক্স ইনপুট হাউজিংয়ে IEC বা NEMA মোটর সরাসরি মাউন্ট করার অনুমতি দেয়। এটি মোটর এবং গিয়ারবক্সের মধ্যে একটি সংযোগের প্রয়োজনীয়তা দূর করে, অতিরিক্ত অক্ষীয় দৈর্ঘ্য সংরক্ষণ করে এবং প্রান্তিককরণের সমস্যাগুলি হ্রাস করে।
• পার্শ্বীয় স্থান সঞ্চয়:মাল্টি-স্টেশন ইনডেক্সিং টেবিল বা স্বয়ংক্রিয় স্টোরেজ সিস্টেমের মতো একাধিক ড্রাইভ অক্ষ সহ সরঞ্জামগুলিতে, কৃমি গিয়ারবক্সগুলিকে কম্প্যাক্টভাবে পাশাপাশি রাখা যেতে পারে কারণ ইনপুট শ্যাফ্টগুলি ভিতরের দিকে মুখ করে, ড্রাইভ ব্যাঙ্কের মোট প্রস্থকে হ্রাস করে।

স্থান-সংরক্ষণের সম্ভাবনাকে চিত্রিত করার জন্য, একটি খাদ্য প্রক্রিয়াকরণ প্ল্যান্টের জন্য পরিকল্পিত একটি পরিবাহক সিস্টেম বিবেচনা করুন। আসল ডিজাইনে একটি মোটর মাউন্ট করা ইনলাইন সহ একটি হেলিকাল-বেভেল গিয়ারবক্স ব্যবহার করা হয়েছে, যার মোট ড্রাইভের দৈর্ঘ্য 850 মিমি প্রয়োজন। একটি সংকীর্ণ করিডোরের মধ্যে ফিট করার জন্য উদ্ভিদটির পরিবাহকের প্রস্থ কমাতে হবে। ডান-কোণ মোটর মাউন্টের সাথে আমাদের ওয়ার্ম গিয়ারবক্স ডিজাইনে স্যুইচ করার মাধ্যমে, ড্রাইভের দৈর্ঘ্য 460 মিমি-এ 46 শতাংশ হ্রাস করা হয়েছে। এটি প্ল্যান্টটিকে কোনো কাঠামোগত পরিবর্তন ছাড়াই উপলব্ধ আইলে পরিবাহক ইনস্টল করার অনুমতি দেয়। ওয়ার্ম গিয়ারবক্সটি একটি একক পর্যায়ে প্রয়োজনীয় 20:1 হ্রাস অনুপাতও প্রদান করে, যা আরও উপাদানের সংখ্যা হ্রাস করে এবং সমাবেশকে সরল করে।

অধিকন্তু, ডান-কোণ নকশা ওয়ার্ম গিয়ারবক্সকে পাওয়ার প্রয়োগের বিন্দুতে সরাসরি স্থাপন করতে সক্ষম করে, যা লং ড্রাইভ শ্যাফ্ট, অতিরিক্ত বিয়ারিং এবং সমর্থনকারী কাঠামোর প্রয়োজনীয়তা হ্রাস করে। আমাদের কারখানা এRaydafon প্রযুক্তি গ্রুপ কোং, লিমিটেডকাস্টম শ্যাফ্ট এক্সটেনশন বিকল্পগুলি অফার করে যা গিয়ারবক্স আউটপুটকে সরাসরি মেশিন ইনপুট শ্যাফ্টের সাথে যুক্ত হতে দেয়, একটি পৃথক কাপলিং ফ্ল্যাঞ্জের প্রয়োজনীয়তা দূর করে। এই সমন্বিত পদ্ধতিটি কেবল স্থানই সাশ্রয় করে না বরং সামগ্রিক নির্ভরযোগ্যতার উন্নতি করে, সমালোচনামূলক প্রান্তিককরণ পয়েন্টের সংখ্যাও হ্রাস করে। সংক্ষেপে, ওয়ার্ম গিয়ারবক্সের ডান-কোণ জ্যামিতি হল এর কম্প্যাক্টনেসের ভিত্তি, এবং এটি একটি মূল কারণ কেন ডিজাইনাররা স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনের জন্য কীট প্রযুক্তি বেছে নেয়।

কীভাবে উচ্চ টর্কের ঘনত্ব কর্মক্ষমতা ত্যাগ না করে গিয়ারবক্সের আকার হ্রাস করে?

টর্কের ঘনত্ব—গিয়ারবক্সের আকারের প্রতি ইউনিটে প্রদত্ত টর্কের পরিমাণ—কম্প্যাক্ট ইকুইপমেন্ট ডিজাইনের জন্য একটি গুরুত্বপূর্ণ প্যারামিটার। কৃমি এবং কৃমি চাকার মধ্যে স্লাইডিং অ্যাকশনের কারণে এই এলাকায় ওয়ার্ম গিয়ারবক্সটি উৎকৃষ্ট, যা লোড বিতরণের জন্য একটি বৃহৎ যোগাযোগ এলাকাকে অনুমতি দেয়। স্পার বা হেলিকাল গিয়ারের বিপরীতে, যেখানে যেকোন সময়ে মাত্র কয়েকটি দাঁতের সংস্পর্শে থাকে, ওয়ার্ম গিয়ারের কৃমির দৈর্ঘ্য বরাবর অবিচ্ছিন্ন দাঁত জড়িত থাকে, যা একটি বৃহত্তর পৃষ্ঠের উপর ভার ছড়িয়ে দেয়। এটি ওয়ার্ম গিয়ারবক্সকে একই কেন্দ্রের দূরত্বের সমান্তরাল-শ্যাফ্ট গিয়ারবক্সের তুলনায় উচ্চ টর্ক ক্ষমতা অর্জন করতে সক্ষম করে। ফলস্বরূপ, একটি ছোট কৃমি গিয়ারবক্স একটি বৃহত্তর, ভারী বিকল্প হিসাবে একই টর্ক পরিচালনা করতে পারে, যা সরাসরি সরঞ্জামের কম্প্যাক্টনেসে অবদান রাখে।

আমাদের ওয়ার্ম গিয়ারবক্স ডিজাইনে টর্কের ঘনত্ব বাড়ায় এমন মূল কারণগুলি:

• অপ্টিমাইজ করা দাঁত প্রোফাইল (ZAI বা ZI প্রকার):আমাদের ওয়ার্ম গিয়ারবক্স একটি ব্রোঞ্জ ওয়ার্ম হুইলের সাথে মিলিত একটি ZI (ইনভোলুট) প্রোফাইল সহ একটি শক্ত এবং গ্রাউন্ড ওয়ার্ম ব্যবহার করে। এই সংমিশ্রণটি একটি উচ্চ লোড-বহন ক্ষমতা এবং কম ঘর্ষণ সহগ প্রদান করে, যা গিয়ারবক্সকে 63 মাপের কেন্দ্র-দূরত্বের আবাসনে 1,500 Nm পর্যন্ত টর্ক প্রেরণ করতে দেয়।
• উচ্চ-গ্রেড ভারবহন নির্বাচন:আমরা ওয়ার্ম শ্যাফটে টেপারড রোলার বিয়ারিং এবং আউটপুট শ্যাফ্টে হেভি-ডিউটি ​​কৌণিক যোগাযোগের বিয়ারিং ব্যবহার করি। এই বিয়ারিংগুলি রেডিয়াল এবং অক্ষীয় উভয় লোড পরিচালনা করতে পারে, এটি নিশ্চিত করে যে গিয়ারবক্স অতিরিক্ত লোডের অবস্থার মধ্যেও তার টর্ক রেটিং বজায় রাখে।
• উন্নত তৈলাক্তকরণ এবং শীতলকরণ:ওয়ার্ম গিয়ারবক্স হাউজিংটি বড় অভ্যন্তরীণ তেল ক্ষমতা এবং শীতল পাখনা দিয়ে ডিজাইন করা হয়েছে, যাতে তাপ দ্রুত নষ্ট হয়ে যায়। এর মানে হল গিয়ারবক্স রেটেড টর্ক এ থার্মাল ডেরেটিং ছাড়াই ক্রমাগত কাজ করতে পারে, যা অন্যথায় একটি বড় ইউনিটের প্রয়োজন হবে।
• কেস-শক্ত কৃমি (58-62 HRC):আমাদের কীটগুলি নাকাল করার পরে কেস-শক্ত হয়, যার ফলে একটি শক্ত কোর সহ একটি পরিধান-প্রতিরোধী পৃষ্ঠ তৈরি হয়। এটি গিয়ারবক্সের ক্লান্তিকালকে প্রসারিত করে এবং লক্ষ লক্ষ চক্রের উপর টর্ক ক্ষমতা বজায় রাখে।

টর্কের ঘনত্বের সুবিধার পরিমাণ নির্ধারণ করতে, আমরা আমাদের ওয়ার্ম গিয়ারবক্স (কেন্দ্রের দূরত্ব 80 মিমি) একই আকারের একটি হেলিকাল গিয়ারবক্সের সাথে তুলনা করেছি। ওয়ার্ম গিয়ারবক্সটি 2,100 Nm রেটেড আউটপুট টর্ক অর্জন করেছে, যখন হেলিকাল ইউনিট একই হাউজিং ভলিউমে 1,400 Nm প্রদান করেছে। এই 50 শতাংশ বেশি টর্কের ঘনত্বের মানে হল যে সরঞ্জাম ডিজাইনাররা একই কর্মক্ষমতা অর্জন করতে, স্থান এবং ওজন বাঁচাতে একটি ছোট ওয়ার্ম গিয়ারবক্স ব্যবহার করতে পারেন। মোবাইল সরঞ্জাম অ্যাপ্লিকেশনে, যেমন কৃষি যন্ত্রপাতি বা উপাদান হ্যান্ডলিং সরঞ্জাম, এই ওজন হ্রাস জ্বালানি দক্ষতা উন্নত করে এবং কাঠামোগত লোড হ্রাস করে।

আমাদের কারখানাটি "টর্ক-ঘন" ওয়ার্ম গিয়ারবক্স নামে একটি ডিজাইনের রূপও তৈরি করেছে, যা একটি বিশেষভাবে তৈরি কৃত্রিম তেল ব্যবহার করে যা 30 শতাংশ ঘর্ষণ কমায়, কেন্দ্রের দূরত্ব না বাড়িয়ে আরও বেশি টর্ক আউটপুট সক্ষম করে। এই বৈকল্পিকটি রোল-ফর্মিং মেশিন এবং মেডিকেল ইমেজিং সরঞ্জামের মতো অ্যাপ্লিকেশনগুলিতে জনপ্রিয়, যেখানে স্থান অত্যন্ত সীমিত কিন্তু উচ্চ টর্ক অপরিহার্য। Raydafon থেকে সঠিক ওয়ার্ম গিয়ারবক্স ডিজাইন বেছে নেওয়ার মাধ্যমে, সরঞ্জাম ডিজাইনাররা ক্ষমতা বা নির্ভরযোগ্যতার সাথে আপস না করেই আরও কমপ্যাক্ট লেআউট অর্জন করতে পারে।

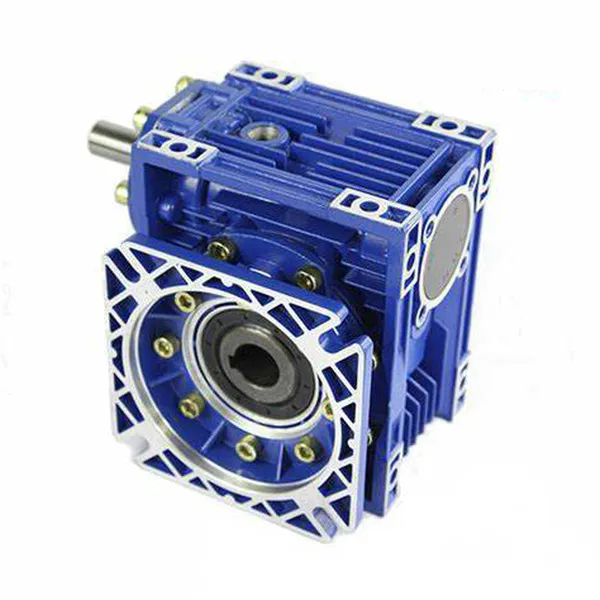

আমাদের ওয়ার্ম গিয়ারবক্স সিরিজের মূল স্পেসিফিকেশনগুলি কী কী?

Raydafon Technology Group Co., Limited কৃমি গিয়ারবক্স আকারের একটি বিস্তৃত পরিসর অফার করে, ক্ষুদ্র একক (কেন্দ্রের দূরত্ব 30 মিমি) থেকে ভারী-শুল্ক মডেল (কেন্দ্রের দূরত্ব 200 মিমি) পর্যন্ত। প্রতিটি সিরিজ বিভিন্ন ধরনের হ্রাস অনুপাত (5:1 থেকে 100:1), মাউন্ট করার বিকল্প এবং আউটপুট শ্যাফ্ট কনফিগারেশনের সাথে উপলব্ধ। নীচের সারণীটি আমাদের সবচেয়ে জনপ্রিয় ওয়ার্ম গিয়ারবক্স মডেলগুলির জন্য নির্দিষ্টকরণের সংক্ষিপ্ত বিবরণ দেয়, যা প্যাকেজিং, কনভেয়িং এবং অটোমেশন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। সমস্ত ইউনিট ISO 9001 স্ট্যান্ডার্ডে পরীক্ষিত এবং বিস্ফোরক বায়ুমণ্ডলের জন্য ATEX সার্টিফিকেশন সহ উপলব্ধ। আমাদের কারখানাটি আপনার সঠিক টর্ক এবং স্থানের প্রয়োজনীয়তার সাথে মেলে একটি কাস্টম সাইজিং পরিষেবাও সরবরাহ করে।

স্ট্যান্ডার্ড আকারের পাশাপাশি, আমাদের কারখানাটি কৃমি গিয়ারবক্সের একটি "সংক্ষিপ্ত" সংস্করণ সরবরাহ করে যেখানে অ্যাপ্লিকেশনগুলির জন্য আবাসন দৈর্ঘ্য হ্রাস করা হয় যেখানে সামগ্রিক গভীরতা গুরুত্বপূর্ণ। আমাদের অপ্টিমাইজ করা অভ্যন্তরীণ জ্যামিতির কারণে টর্ক রেটিংয়ে কোনও বলিদান ছাড়াই আরও কমপ্যাক্ট বিয়ারিং ব্যবস্থা এবং একটি হ্রাস করা তেলের আধার ব্যবহার করে এটি অর্জন করা হয়। আমরা খাদ্য ও ওষুধ শিল্পের জন্য একটি স্টেইনলেস স্টীল ভেরিয়েন্টও অফার করি, যেখানে ওয়াশ-ডাউন কমপ্লায়েন্স এবং জারা প্রতিরোধের প্রয়োজন। আমাদের সমস্ত ওয়ার্ম গিয়ারবক্স পণ্যগুলি 2-বছরের ওয়ারেন্টি দ্বারা সমর্থিত এবং লুব্রিকেশন সুপারিশ এবং রক্ষণাবেক্ষণের সময়সূচী সহ একটি বিশদ ব্যবহারকারী ম্যানুয়াল অন্তর্ভুক্ত।

আমাদের কারখানাটি আপনার বিদ্যমান সরঞ্জামের সাথে মেলে কাস্টম বোরের আকার, কীওয়ের মাত্রা এবং মাউন্টিং ফ্ল্যাঞ্জ সরবরাহ করে। আমরা অবিলম্বে ডেলিভারির জন্য স্ট্যান্ডার্ড ওয়ার্ম গিয়ারবক্স ইউনিটগুলির একটি বিস্তৃত ইনভেন্টরি বজায় রাখি, এবং আমরা 15 কার্যদিবসের কম সময়ের মধ্যে লিড টাইম সহ কাস্টম অর্ডার তৈরি করতে পারি। আমাদের ইঞ্জিনিয়ারিং টিম আপনার কমপ্যাক্ট ইকুইপমেন্ট লেআউটের জন্য সর্বোত্তম ওয়ার্ম গিয়ারবক্স নির্বাচন করতে সাহায্য করার জন্য উপলব্ধ, শুধুমাত্র টর্ক এবং অনুপাতই নয়, স্থানের সীমাবদ্ধতা, পরিবেশগত কারণ এবং শব্দের প্রয়োজনীয়তাও বিবেচনা করে।

হোলো শ্যাফ্ট এবং ইন্টিগ্রেটেড মোটর বিকল্পগুলি কীভাবে আরও স্থান বাঁচাতে পারে?

ডান-কোণ জ্যামিতি এবং উচ্চ টর্ক ঘনত্বের বাইরে, ওয়ার্ম গিয়ারবক্স অতিরিক্ত নকশা বৈশিষ্ট্যগুলি সরবরাহ করে যা নাটকীয়ভাবে সরঞ্জামের পদচিহ্ন হ্রাস করে। সবচেয়ে প্রভাবশালী দুটি হল হোলো আউটপুট শ্যাফ্ট বিকল্প এবং ইন্টিগ্রেটেড মোটর (গিয়ারমোটর) কনফিগারেশন। একটি ফাঁপা শ্যাফ্ট ওয়ার্ম গিয়ারবক্স মেশিনের চালিত শ্যাফ্টকে সরাসরি গিয়ারবক্স আউটপুটের মধ্য দিয়ে যেতে দেয়, একটি কাপলিং, একটি পৃথক ভারবহন সমর্থন এবং একটি প্রান্তিককরণ প্রক্রিয়ার প্রয়োজনীয়তা দূর করে। এই সরাসরি সংযোগ শুধুমাত্র স্থান সংরক্ষণ করে না কিন্তু উপাদানের সংখ্যা হ্রাস করে, খরচ এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা উভয়ই কমিয়ে দেয়। আমাদের কারখানাটি 14 মিমি থেকে 75 মিমি পর্যন্ত শ্যাফ্টের ব্যাস কভার করে কীড বা সঙ্কুচিত-ডিস্ক সংযোগ সহ বিভিন্ন ফাঁপা শ্যাফ্ট ওয়ার্ম গিয়ারবক্স তৈরি করেছে।

ফাঁপা শ্যাফ্ট এবং ইন্টিগ্রেটেড মোটর ডিজাইনের মূল স্থান-সংরক্ষণ সুবিধা:

• ফাঁপা খাদ কাপলিং দৈর্ঘ্য দূর করে:একটি ঐতিহ্যগত সেটআপে, গিয়ারবক্স আউটপুট শ্যাফ্ট একটি নমনীয় কাপলিং এর মাধ্যমে মেশিন শ্যাফ্টের সাথে সংযোগ করে, যা অক্ষীয় দৈর্ঘ্যের 80 থেকে 150 মিমি যোগ করতে পারে। ফাঁপা শ্যাফ্ট ওয়ার্ম গিয়ারবক্স সরাসরি মেশিনের শ্যাফ্টে মাউন্ট করে, মোট ড্রাইভ ট্রেনের দৈর্ঘ্য সেই পরিমাণে কমিয়ে দেয়।
• ইন্টিগ্রেটেড মোটর সামগ্রিক উচ্চতা হ্রাস করে:আমাদের ইন্টিগ্রেটেড মোটর সংস্করণ (গিয়ারমোটর) মোটরটিকে সরাসরি গিয়ারবক্স ইনপুট হাউজিংয়ে রাখে। এটি মোটর পা এবং কাপলিংকে সরিয়ে দেয়, সামগ্রিক উচ্চতা কমিয়ে দেয় এবং ড্রাইভটিকে কম-ক্লিয়ারেন্স কনভেয়র বা মেশিন বেসের অধীনে ফিট করার অনুমতি দেয়।
• খাদ বিয়ারিং নির্মূল:যেহেতু ফাঁপা শ্যাফ্ট গিয়ারবক্স তার অভ্যন্তরীণ বিয়ারিংয়ের মাধ্যমে মেশিনের শ্যাফ্টকে সমর্থন করে, তাই আপনার আর মেশিনের ফ্রেমে আলাদা বালিশ ব্লক বিয়ারিংয়ের প্রয়োজন নেই। এটি পদচিহ্ন এবং সরঞ্জামের খরচ উভয়ই হ্রাস করে।
• সরলীকৃত ইনস্টলেশন এবং প্রান্তিককরণ:সরাসরি ফাঁপা শ্যাফ্ট মাউন্টিং ঘনত্ব নিশ্চিত করে এবং ইনস্টলেশনের সময় নির্ভুল প্রান্তিককরণের প্রয়োজনীয়তা দূর করে। এটি সমাবেশের জন্য প্রয়োজনীয় সময় এবং দক্ষতা হ্রাস করে, যা উচ্চ-ভলিউম উত্পাদন মেশিনগুলির জন্য বিশেষভাবে উপকারী।

এই বৈশিষ্ট্যগুলির স্থান-সংরক্ষণের সম্ভাবনাকে চিত্রিত করতে, আসুন একটি পরিবাহক ড্রাইভ অ্যাপ্লিকেশন বিবেচনা করি। একটি ফুট-মাউন্ট করা ওয়ার্ম গিয়ারবক্স, একটি নমনীয় কাপলিং, একটি মোটর এবং একটি বেল্ট ড্রাইভ সহ একটি প্রচলিত নকশা 900 মিমি দৈর্ঘ্য দখল করতে পারে। একটি সমন্বিত মোটর (গিয়ারমোটর) সহ আমাদের ফাঁপা শ্যাফ্ট ওয়ার্ম গিয়ারবক্স ব্যবহার করে, ড্রাইভের দৈর্ঘ্য কমিয়ে 510 মিমি করা হয়েছিল। ইন্টিগ্রেটেড মোটরটি মোটর বেস প্লেটকেও বাদ দিয়েছে, অতিরিক্ত 100 মিমি প্রস্থ বাঁচিয়েছে। সামগ্রিক মেশিনের পদচিহ্ন 34 শতাংশ হ্রাস পেয়েছে, যা সরঞ্জামগুলিকে একটি শক্ত উত্পাদন কক্ষে স্থাপন করার অনুমতি দেয় এবং কারখানায় উপাদান প্রবাহকে উন্নত করে।

Raydafon Technology Group Co., Limited-এ আমাদের কারখানাটি ওয়ার্ম গিয়ারবক্সের একটি "কম্প্যাক্ট টর্ক-আর্ম" সংস্করণও অফার করে, যা পা বা ফ্ল্যাঞ্জ মাউন্টের পরিবর্তে একটি প্রতিক্রিয়া আর্ম ব্যবহার করে। এই নকশাটি মেশিন শ্যাফ্ট থেকে গিয়ারবক্সকে সাসপেন্ড করার অনুমতি দেয়, শূন্য মেঝে স্থান প্রয়োজন। এটি বিশেষত মোবাইল সরঞ্জাম বা অ্যাপ্লিকেশনগুলিতে কার্যকর যেখানে আন্ডার-মাউন্ট করা অসম্ভব৷ আমরা স্বয়ংক্রিয় নির্দেশিত যানবাহনের (AGVs) জন্য এই কমপ্যাক্ট টর্ক-আর্ম ওয়ার্ম গিয়ারবক্স সমাধানগুলি সরবরাহ করেছি, যেখানে প্রতিটি মিলিমিটার স্থান গুরুত্বপূর্ণ।

সংক্ষেপে, ফাঁপা শ্যাফ্ট এবং সমন্বিত মোটর বিকল্পগুলি একটি সাধারণ উপাদান থেকে ওয়ার্ম গিয়ারবক্সকে একটি সম্পূর্ণ ড্রাইভ সমাধানে রূপান্তরিত করে যা সক্রিয়ভাবে সরঞ্জামের পদচিহ্ন হ্রাস করে। কাপলিং, বিয়ারিং এবং মাউন্টিং বেসগুলি বাদ দিয়ে, এই ডিজাইনগুলি আরও কমপ্যাক্ট, দক্ষ এবং সাশ্রয়ী মেশিনের দিকে প্রবণতাকে সমর্থন করে। আমাদের কারখানা প্রতিটি ওয়ার্ম গিয়ারবক্স কনফিগারেশনের 3D CAD মডেল সরবরাহ করতে পারে যাতে আপনাকে আপনার মেশিনের ডিজাইনে ড্রাইভটিকে নির্বিঘ্নে সংহত করতে সহায়তা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: কৃমি গিয়ারবক্স কীভাবে কম্প্যাক্টনেসের ক্ষেত্রে একটি বেভেল-হেলিকাল গিয়ারবক্সের সাথে তুলনা করে?

উত্তর: কৃমি গিয়ারবক্সটি সাধারণত একই টর্ক এবং অনুপাতের জন্য বেভেল-হেলিকাল গিয়ারবক্সের চেয়ে বেশি কম্প্যাক্ট, বিশেষ করে 15:1-এর উপরে একক-পর্যায়ে হ্রাসে। বেভেল-হেলিকাল গিয়ারবক্সের 20:1 অনুপাত অর্জনের জন্য দুটি পর্যায়ের প্রয়োজন, যখন ওয়ার্ম গিয়ারবক্স এটি একটি পর্যায়ে অর্জন করে, প্রায় 30 শতাংশ দৈর্ঘ্য সাশ্রয় করে। অতিরিক্তভাবে, ওয়ার্ম গিয়ারবক্সে একটি সহজ মাউন্টিং ফুটপ্রিন্ট রয়েছে কারণ এটি মধ্যবর্তী শ্যাফ্টের জন্য আলাদা মাউন্টিং বেসের প্রয়োজন হয় না। যাইহোক, ওয়ার্ম গিয়ারবক্স বেভেল-হেলিকালের তুলনায় কিছুটা কম দক্ষ (সাধারণত 80-90 শতাংশ বনাম 95-97 শতাংশ), কিন্তু অনেক অ্যাপ্লিকেশনের জন্য, স্থান সঞ্চয় সামান্য দক্ষতার ট্রেড-অফকে সমর্থন করে। আমাদের কারখানা অনুরোধের ভিত্তিতে যেকোনো অ্যাপ্লিকেশনের জন্য দক্ষতা এবং স্থান তুলনা ডেটা সরবরাহ করে।

প্রশ্ন 2: একটি কীট গিয়ারবক্স আরও বেশি স্থান বাঁচাতে উল্লম্বভাবে মাউন্ট করা যেতে পারে?

উত্তর: হ্যাঁ, আমাদের ওয়ার্ম গিয়ারবক্সটি উল্লম্ব (ইনপুট শ্যাফ্ট অনুভূমিক, আউটপুট শ্যাফ্ট উল্লম্ব বা তদ্বিপরীত) সহ বহুমুখী মাউন্টিং ওরিয়েন্টেশনের জন্য ডিজাইন করা হয়েছে। উল্লম্ব মাউন্টিং এমন সরঞ্জামগুলিতে উপকারী হতে পারে যেখানে চালিত শ্যাফ্ট উল্লম্ব, যেমন মিক্সার বা ঘূর্ণমান টেবিলগুলিতে। যাইহোক, বিশেষ মনোযোগ দিতে হবে তৈলাক্তকরণ এবং সিলিং। আমাদের কারখানাটি তেলের ফুটো রোধ করতে এবং যথাযথ তৈলাক্তকরণ নিশ্চিত করতে নির্দিষ্ট তেলের স্তর, শ্বাসযন্ত্র এবং সিল সহ উল্লম্ব-ভিত্তিক ওয়ার্ম গিয়ারবক্স ডিজাইন অফার করে। আমরা বিশেষভাবে উল্লম্ব ইনস্টলেশনের জন্য বিস্তারিত মাউন্ট নির্দেশাবলী এবং একটি সীল কিট প্রদান করি। ওয়ার্ম গিয়ারবক্সের কমপ্যাক্ট পদচিহ্ন এমনকি উল্লম্ব কনফিগারেশনেও বজায় রাখা হয়।

প্রশ্ন 3: ঠালা শ্যাফ্ট ডিজাইন কীভাবে গিয়ারবক্সের টর্ক রেটিংকে প্রভাবিত করে?

উত্তর: ঠালা শ্যাফ্ট ডিজাইন গিয়ারবক্সের টর্ক রেটিং কমায় না, কারণ গিয়ারবক্স হাউজিং এবং বিয়ারিংগুলি সম্পূর্ণ টর্ক প্রেরিত পরিচালনা করার জন্য রেট করা হয়। ফাঁপা শ্যাফ্টটি মেশিন শ্যাফ্টকে মিটমাট করার জন্য আকার দেওয়া হয়েছে এবং কীওয়ে বা সঙ্কুচিত ডিস্কটি স্লিপ না করে টর্ক প্রেরণ করার জন্য ডিজাইন করা হয়েছে। আমাদের ওয়ার্ম গিয়ারবক্সে, ফাঁপা শ্যাফ্টটি উভয় প্রান্তে ভারী-শুল্ক বিয়ারিং দ্বারা সমর্থিত, এটি নিশ্চিত করে যে টর্ক ক্ষমতা কঠিন শ্যাফ্ট সংস্করণের মতোই। যাইহোক, খাদ উপাদান কমে যাওয়ার কারণে ফাঁপা শ্যাফ্টের উপর অনুমোদিত ওভারহং লোড একটি কঠিন খাদের তুলনায় সামান্য কম হতে পারে। আমাদের কারখানা প্রতিটি ফাঁপা খাদ মডেলের জন্য নির্দিষ্ট overhung লোড রেটিং প্রদান করে.

প্রশ্ন 4: কৃমি গিয়ারবক্সগুলি কি কমপ্যাক্ট লেআউটে অন্যান্য গিয়ারবক্সের চেয়ে বেশি শব্দ করে?

উত্তর: ওয়ার্ম গিয়ারবক্সগুলি হেলিকাল গিয়ারবক্সের চেয়ে বেশি শব্দ হতে পারে, বিশেষ করে উচ্চ গতিতে, কীট এবং কৃমি চাকার মধ্যে স্লাইডিং ঘর্ষণের কারণে। যাইহোক, আমাদের ওয়ার্ম গিয়ারবক্স ডিজাইনে শব্দ কমানোর জন্য বেশ কিছু বৈশিষ্ট্য অন্তর্ভুক্ত করা হয়েছে, যার মধ্যে রয়েছে যথার্থ-গ্রাউন্ড ওয়ার্ম (ISO 6 গ্রেড), অপ্টিমাইজ করা দাঁতের যোগাযোগের ধরণ এবং শব্দ-স্যাঁতসেঁতে আবাসন সামগ্রী। আমাদের কারখানাটি একটি ব্রোঞ্জ ওয়ার্ম হুইল সহ একটি "নীরব" সংস্করণও সরবরাহ করে যা বিশেষভাবে ঘর্ষণ এবং শব্দ কমানোর জন্য সংমিশ্রিত। কমপ্যাক্ট লেআউটে, যেখানে গিয়ারবক্স অপারেটরের কাছাকাছি হতে পারে, আমরা আমাদের নীরব সিরিজের সুপারিশ করি কর্মক্ষেত্রে শব্দের বিধি মেনে চলার জন্য। আমরা প্রতিটি ওয়ার্ম গিয়ারবক্স মডেলের জন্য নয়েজ লেভেল ডেটা (1 মিটারে dB) প্রদান করি।

প্রশ্ন 5: Raydafon Technology Group Co., Limited কমপ্যাক্ট সরঞ্জামগুলিতে ব্যবহৃত ওয়ার্ম গিয়ারবক্সের জন্য কী কাস্টমাইজেশন অফার করে?

উত্তর: আমরা কম্প্যাক্ট সরঞ্জাম ডিজাইনের সাথে মানানসই করার জন্য ব্যাপক কাস্টমাইজেশন বিকল্পগুলি অফার করি: বিশেষ আউটপুট শ্যাফ্ট দৈর্ঘ্য বা ব্যাস, কাস্টম মোটর অ্যাডাপ্টার, একাধিক আউটপুট শ্যাফ্ট কনফিগারেশন (একক/ডাবল এক্সটেন্ডেড, হোলো, বা স্প্লাইন্ড), ইন্টিগ্রেটেড টর্ক লিমিটার এবং কাস্টম মাউন্টিং ফুট। আমরা খামটিকে ছোট করার জন্য ডিজাইন সহায়তাও প্রদান করি, যেমন একটি ছোট ইনপুট শ্যাফ্ট ব্যবহার করা বা মেশিনের ফ্রেমে গিয়ারবক্সকে একীভূত করা। আমাদের ফ্যাক্টরিতে একটি ইন-হাউস ইঞ্জিনিয়ারিং টিম রয়েছে যা ওয়ার্ম গিয়ারবক্স প্লেসমেন্ট অপ্টিমাইজ করতে আপনার CAD ফাইলগুলির সাথে কাজ করতে পারে। আমরা বিনামূল্যে প্রাথমিক পরামর্শ অফার করি এবং ইন্টিগ্রেশনের জন্য 3D মডেল সরবরাহ করতে পারি। আপনার নির্দিষ্ট স্থানের সীমাবদ্ধতার সাথে আমাদের সাথে যোগাযোগ করুন এবং আমরা একটি উপযোগী সমাধান প্রস্তাব করব।

উপসংহার: ওয়ার্ম গিয়ারবক্সের সাথে সর্বাধিক স্থান দক্ষতা অর্জন করুন

টর্ক বা নির্ভরযোগ্যতার সাথে আপস না করে কমপ্যাক্ট সরঞ্জাম লেআউটগুলি অর্জন করতে চাওয়া ইঞ্জিনিয়ারদের জন্য ওয়ার্ম গিয়ারবক্স হল প্রধান পছন্দ। এর ডান-কোণ পাওয়ার ট্রান্সমিশন, উচ্চ টর্কের ঘনত্ব, ফাঁপা শ্যাফ্ট বিকল্প এবং ইন্টিগ্রেটেড মোটর ক্ষমতা 35 শতাংশ পর্যন্ত মেশিনের পদচিহ্ন কমাতে একসঙ্গে কাজ করে। Raydafon Technology Group Co., Limited-এ, আমাদের কারখানায় ওয়ার্ম গিয়ারবক্স সিরিজ ডিজাইন করা হয়েছে যা শুধুমাত্র কমপ্যাক্ট নয় বরং টেকসই, দক্ষ এবং আপনার নির্দিষ্ট অ্যাপ্লিকেশনের প্রয়োজন অনুযায়ী কাস্টমাইজযোগ্য। আপনি একটি নতুন পরিবাহক, একটি প্যাকেজিং মেশিন, বা একটি মোবাইল রোবট ডিজাইন করছেন না কেন, আমাদের ওয়ার্ম গিয়ারবক্স আপনাকে কম জায়গায় আরও ফাংশন ফিট করতে সাহায্য করতে পারে।

একটি কমপ্যাক্ট ওয়ার্ম গিয়ারবক্স সমাধান দিয়ে আপনার সরঞ্জাম বিন্যাস অপ্টিমাইজ করতে প্রস্তুত?Raydafon Technology Group Co., Limited-এ আজই যোগাযোগ করুনএকটি ব্যাপক নকশা পর্যালোচনার জন্য। আপনার টর্ক, গতি, মাউন্টিং স্পেস এবং পরিবেশগত প্রয়োজনীয়তা প্রদান করুন এবং আমাদের ইঞ্জিনিয়ারিং টিম 3D মডেল, পারফরম্যান্স কার্ভ এবং মূল্য উদ্ধৃতি সহ একটি উপযোগী প্রস্তাব সরবরাহ করবে। আমরা আমাদের কারখানায় বিনামূল্যে নমুনা পরীক্ষা এবং বিশ্বব্যাপী দ্রুত ডেলিভারি অফার করি।Raydafon Technology Group Co., Limited থেকে এখনই আপনার বিনামূল্যে পরামর্শের জন্য অনুরোধ করুন এবং আমাদের প্রিমিয়াম ওয়ার্ম গিয়ারবক্স সহ আরও কমপ্যাক্ট, দক্ষ সরঞ্জামের দিকে প্রথম পদক্ষেপ নিন।
