ডুপ্লেক্স ওয়ার্মস গিয়ার

পণ্য স্পেসিফিকেশন

একটি দ্বৈত বা দ্বৈত সীসা কৃমি গিয়ারটিতে কিছুটা আলাদা মডিউল এবং ব্যাস কোটেন্টস সহ ডিজাইন করা ফ্ল্যাঙ্কগুলির সাথে একটি কৃমি বৈশিষ্ট্যযুক্ত, প্রতিটি দাঁত প্রোফাইলে স্বতন্ত্র সীসা কোণ তৈরি করে। এর ফলে কৃমির দৈর্ঘ্য বরাবর দাঁত বেধ ধীরে ধীরে বৃদ্ধি পায় এবং থ্রেড ফাঁকগুলি সংকীর্ণ করে, সুনির্দিষ্ট ব্যাকল্যাশ নিয়ন্ত্রণের অনুমতি দেয়।

কৃমি চাকাতে, পৃথক পৃথক মডিউলগুলি প্রতিটি ফ্ল্যাঙ্কে অনন্য সংযোজন সংশোধন সহগ এবং ঘূর্ণায়মান বৃত্তের ব্যাস তৈরি করে, স্বতন্ত্র সামনের এবং পিছনের প্রোফাইলগুলি গঠন করে। তবে দাঁত বেধ এবং ফাঁকগুলি চাকাটির পরিধির চারপাশে সামঞ্জস্যপূর্ণ থাকে।

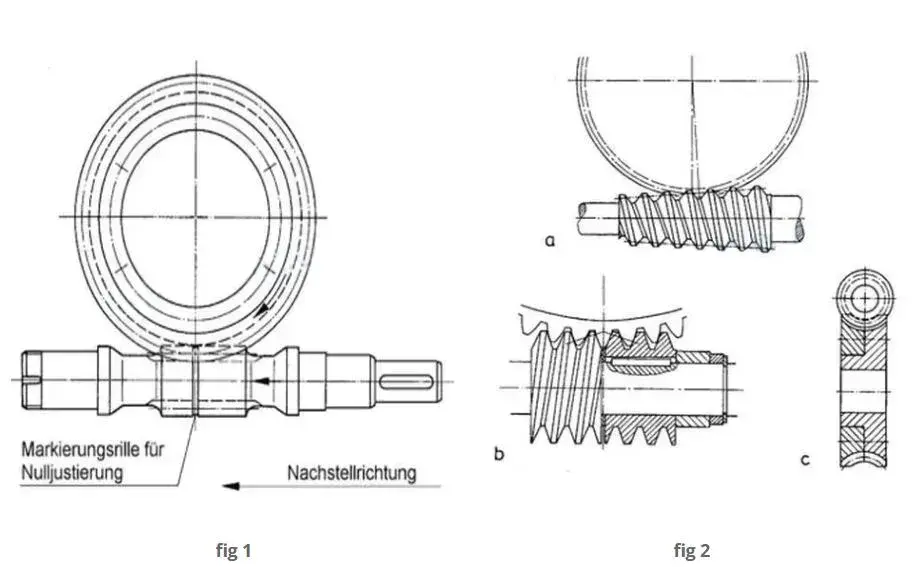

ব্যাকল্যাশটি চাকা দিয়ে উপযুক্ত দাঁত বেধকে সারিবদ্ধ করার জন্য কৃমিটিকে অক্ষতভাবে স্থানান্তরিত করে সামঞ্জস্য করা হয়, কাঙ্ক্ষিত ব্যাকল্যাশ স্তর অর্জন করে (চিত্র 1 দেখুন)। এই পদ্ধতিটি দাঁত যোগাযোগ বা জালকে প্রভাবিত না করে জীর্ণ গিয়ারগুলির জন্য ইনস্টলেশন এবং অবিচ্ছিন্ন সামঞ্জস্য করার সময় সহজ, সুনির্দিষ্ট ব্যাকল্যাশ টিউনিং সক্ষম করে।

বিকল্প ব্যাকল্যাশ সামঞ্জস্য পদ্ধতিগুলির মধ্যে রয়েছে: কৃমি শ্যাফ্ট এবং চাকাটির জন্য একটি এক্সেন্ট্রিক হাব ব্যবহার করে কেন্দ্রের দূরত্বটি সংশোধন করা; অক্ষীয়ভাবে একটি ট্যাপার্ড কৃমি মুভিং (চিত্র 2 এ); কৃমি দুটি ভাগে বিভক্ত করা যা একে অপরের সাথে সম্পর্কিত ঘোরানো বা স্থানান্তরিত হতে পারে (ওটিটি সিস্টেম, চিত্র 2 বি); বা চাকাটিকে দুটি সামঞ্জস্যযোগ্য ডিস্কে বিভক্ত করা (চিত্র 2 সি)।

সমাবেশ সতর্কতা নোট

আমাদের রায়ডাফন ডুপ্লেক্স ওয়ার্মস গিয়ারের বাম এবং ডানদিকে বিভিন্ন দাঁত মডুলি রয়েছে, সুতরাং কীট গিয়ারগুলি ইনস্টলেশন চলাকালীন অবশ্যই অবশ্যই প্রান্তিককরণ করা উচিত। এখানে কয়েকটি মূল পদক্ষেপ মনে আছে:

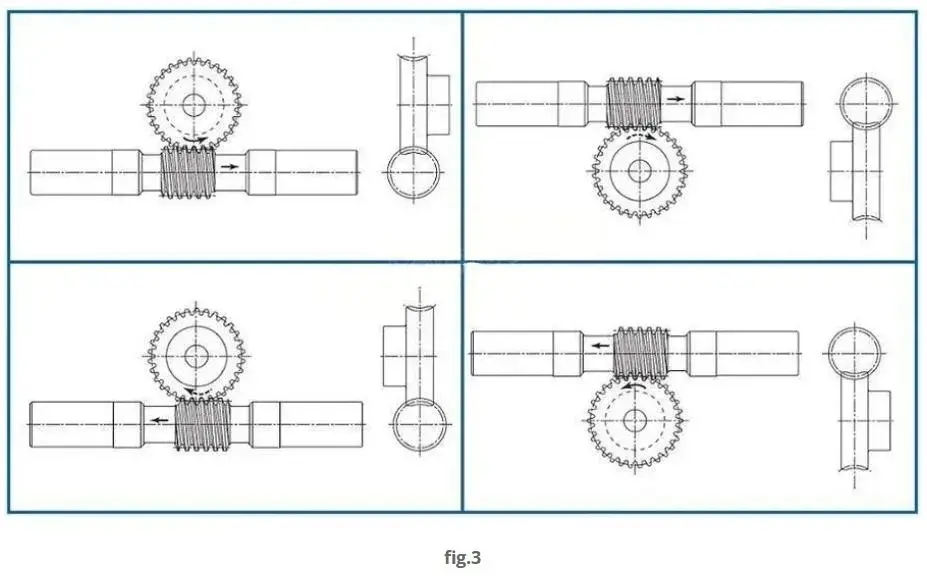

ইনস্টলেশন করার আগে, সমাবেশের দিকনির্দেশটি পরীক্ষা করুন। প্রতিটি ডাবল ওয়ার্ম গিয়ার এবং কৃমি গিয়ারের এটিতে একটি তীর থাকে যা ইনস্টলেশন "কম্পাস"। সামনে থেকে ইনস্টল করার সময়, আপনাকে অবশ্যই নিশ্চিত করতে হবে যে কীট গিয়ার এবং কৃমি গিয়ার পয়েন্টের তীরগুলি একই দিকে (চিত্র 3 দেখুন)। যদি তীরের দিকটি বিপরীত বা বিভ্রান্ত করা হয় তবে কৃমি গিয়ারের কেন্দ্রের দূরত্ব খুব বড় হবে এবং এটি ফিট হবে না। এমনকি এটি সবেমাত্র ইনস্টল করা থাকলেও গিয়ার জালটিতে সমস্যা হবে এবং দাঁতগুলি ছিটকে বা জ্যাম করতে বেশি সময় লাগবে না, যা জিনিসগুলিকে বিলম্ব করবে!

রেফারেন্স অবস্থান যাচাই করা হচ্ছে

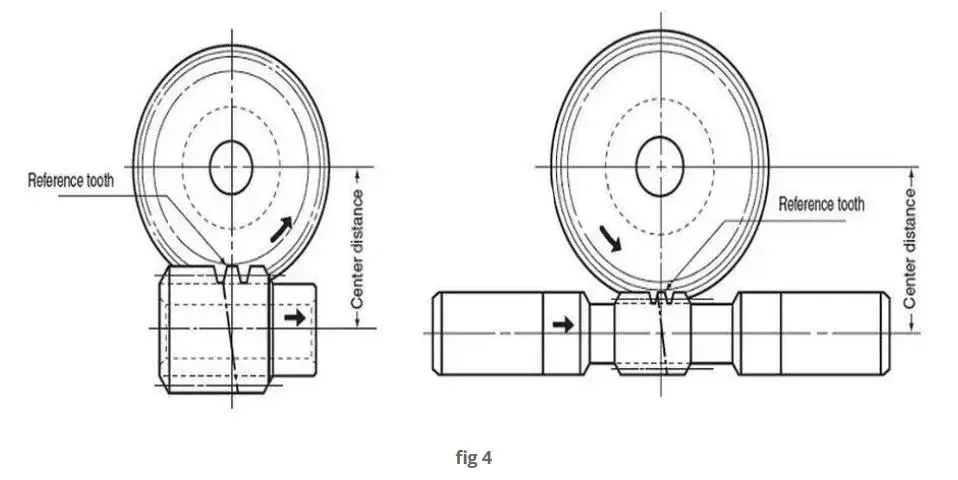

দ্বৈত কৃমি দাঁতটির টিপ পেরিফেরিতে একটি ভি-খাঁজ (60 °, 0.3 মিমি গভীর) রেফারেন্স দাঁত চিহ্নিত করে। গিয়ার সেটটি নিকট-জিরো ব্যাকল্যাশ (± 0.045) অর্জন করে যখন এই রেফারেন্স দাঁত নির্দিষ্ট কেন্দ্রের দূরত্ব "এ" (চিত্র 4 দেখুন) এ ওয়ার্ম হুইলের ঘূর্ণনের কেন্দ্রের সাথে একত্রিত হয়।

পণ্য বৈশিষ্ট্য

চীনের যান্ত্রিক সংক্রমণের ক্ষেত্রে দীর্ঘ-প্রতিষ্ঠিত নির্মাতা রায়ডাফন দীর্ঘদিন ধরে অনেক যন্ত্রপাতি নির্মাতাদের বিশ্বস্ত সরবরাহকারী হিসাবে গ্রাহকদের নিজস্ব কারখানার মাস্টার্সের সূক্ষ্ম কারুকাজের সাথে সাশ্রয়ী মূল্যে উচ্চমানের ডুপ্লেক্স ওয়ার্ম গিয়ার সরবরাহ করে। আমাদের পণ্যগুলি জটিল কাজের অবস্থার জন্য ডিজাইন করা হয়েছে এবং তিনটি মূল সুবিধাগুলি সরঞ্জামগুলির অপারেশনটিকে আরও উদ্বেগ-মুক্ত করে তোলে।

দ্বৈত মডুলাস ডিজাইন, আরও দক্ষ সংক্রমণ: রায়ডাফনের ডুপ্লেক্স ওয়ার্ম গিয়ারগুলি সরঞ্জামগুলিতে "দ্বৈত ইঞ্জিন" ইনস্টল করার মতো বাম এবং ডান দাঁত পৃষ্ঠগুলিতে বিভিন্ন মডুলি ব্যবহার করে। উচ্চ-শক্তি তামা অ্যালো কৃমি গিয়ারগুলি যথার্থ নকল অ্যালো স্টিলের কৃমিগুলির সাথে মিলে যায়। আটটি ম্যানুয়াল গ্রাইন্ডিংয়ের পরে, কামড়টি শক্ত এবং পিছলে যায় না এবং সংক্রমণ দক্ষতা সাধারণ কৃমি গিয়ারগুলির চেয়ে 20% বেশি। ঝেজিয়াংয়ের একটি টেক্সটাইল যন্ত্রপাতি কারখানা জানিয়েছে যে আমাদের দ্বৈত কৃমি গিয়ারগুলি প্রতিস্থাপনের পরে, সরঞ্জামগুলির শক্তি খরচ অনেক হ্রাস পেয়েছিল।

দ্বি-পর্যায়ের সংক্রমণ, উচ্চ টর্ক এবং কম শব্দ: অনন্য দ্বি-পর্যায়ের সংক্রমণ কাঠামো ডুপ্লেক্স ওয়ার্ম গিয়ারগুলির টর্ককে দ্বিগুণ করে, চলমান শব্দটিকে আরও কম রাখে। এটি ভারী মেশিন সরঞ্জামগুলির যথার্থ সূক্ষ্ম সুরকরণ বা বৃহত পৌঁছে দেওয়ার সরঞ্জামগুলির অবিচ্ছিন্ন অপারেশন হোক না কেন, এটি সহজেই পরিচালনা করা যায়। গুয়াংডংয়ের একটি খাদ্য প্রক্রিয়াকরণ কারখানা বলেছিল যে দৌড়ানোর সময় সরঞ্জামগুলি প্রচুর শব্দ করতে ব্যবহৃত হত, তবে আমাদের পণ্যগুলিতে পরিবর্তন করার পরে, কর্মশালাটি অনেক বেশি শান্ত।
