ছোট নির্ভুল প্রক্রিয়ার জন্য ডান-কোণ ড্রাইভ গিয়ার: 1:1 থেকে 5:1 পর্যন্ত 10 থেকে 60 দাঁত সহ একটি সম্পূর্ণ অনুপাতের পরিবার, POM বা নাইলনে মোল্ড করা, ঐচ্ছিক ব্রাস সন্নিবেশ এবং সেট স্ক্রু সহ। কফি মেশিন এবং প্রিন্টারের জন্য যথেষ্ট নীরব, ব্যাটারি চালিত ডিভাইসগুলির জন্য যথেষ্ট আলো এবং বিশ্বের যে কোনও জায়গায় আঁকার জন্য সরবরাহ করা হয়।
একটি প্লাস্টিকের বেভেল গিয়ার কাটা ধাতব দাঁতের পরিবর্তে মোল্ডেড পলিমার দাঁত ব্যবহার করে 90 ডিগ্রির মধ্যে দিয়ে একটি ড্রাইভ ঘুরিয়ে দেয়। এই একক পরিবর্তনটি তৈলাক্তকরণের প্রয়োজনীয়তাকে সরিয়ে দেয়, জোড়ার ওজন কমিয়ে দেয় এবং জালটিকে লক্ষণীয়ভাবে শান্ত করে তোলে — এই কারণেই ব্যবস্থাটি কফি মেশিন, প্রিন্টার, পর্দার মোটর, রোবট ভ্যাকুয়াম এবং ছোট রিমোট-কন্ট্রোল যানে দেখা যায়। Raydafon চীনের নিংবোতে তার নিজস্ব কারখানা থেকে প্রস্তুতকারক এবং সরবরাহকারী উভয় হিসাবে এই পরিবারটিকে উত্পাদন করে, তাই আপনার এবং মোল্ডিং মেশিনের মধ্যে কোনও ট্রেডিং মার্জিন নেই।
কাস্টমাইজেশন প্যারামিটারগুলিকে কভার করে যা সাধারণত একটি গিয়ার ফিট কিনা তা নির্ধারণ করে: মডিউল, দাঁতের সংখ্যা, বোরের ব্যাস, হাব এবং বসের মাত্রা, অনুপাত এবং পলিমার নিজেই৷ একটি অঙ্কন, একটি নমুনা গিয়ার বা এমনকি মাত্রা সহ একটি ফটো পাঠান এবং আমরা নিকটতম মানক অংশটি নিশ্চিত করব বা একটি নতুন টুল উদ্ধৃত করব। একই ওয়ার্কশপ থেকে সম্পর্কিত পণ্য বিস্তৃত অন্তর্ভুক্তপ্লাস্টিকের গিয়ারপরিসীমা,প্লাস্টিকের হেলিকাল গিয়ারসমান্তরাল-খাদ ড্রাইভের জন্য পরিবার, এবং ধাতুবেভেল গিয়ারলাইন যেখানে টর্ক পলিমার বহন করতে পারে তার চেয়ে বেশি।
গুরুত্বপূর্ণ ম্যাচিং নোট:অনুপাত মিলিত জোড়া একসাথে ব্যবহার করা আবশ্যক. 1:1 অনুপাতের সোজা-দাঁত বেভেল গিয়ারগুলি তাদের অনুপাতের মধ্যে বিনিময়যোগ্য, কিন্তু5:1 অনুপাতের অংশগুলি যার অংশ সংখ্যা * (GB1M512* এবং GB1M512BS*) এ শেষ হয় শুধুমাত্র 60-দাঁতের বেভেল গিয়ারের সাথে মেলে — তাদের জ্যামিতি অন্য কোনো গিয়ারের সাথে সামঞ্জস্যপূর্ণ নয়।অর্ডার করার আগে সঙ্গমের অংশ নম্বর নিশ্চিত করুন।

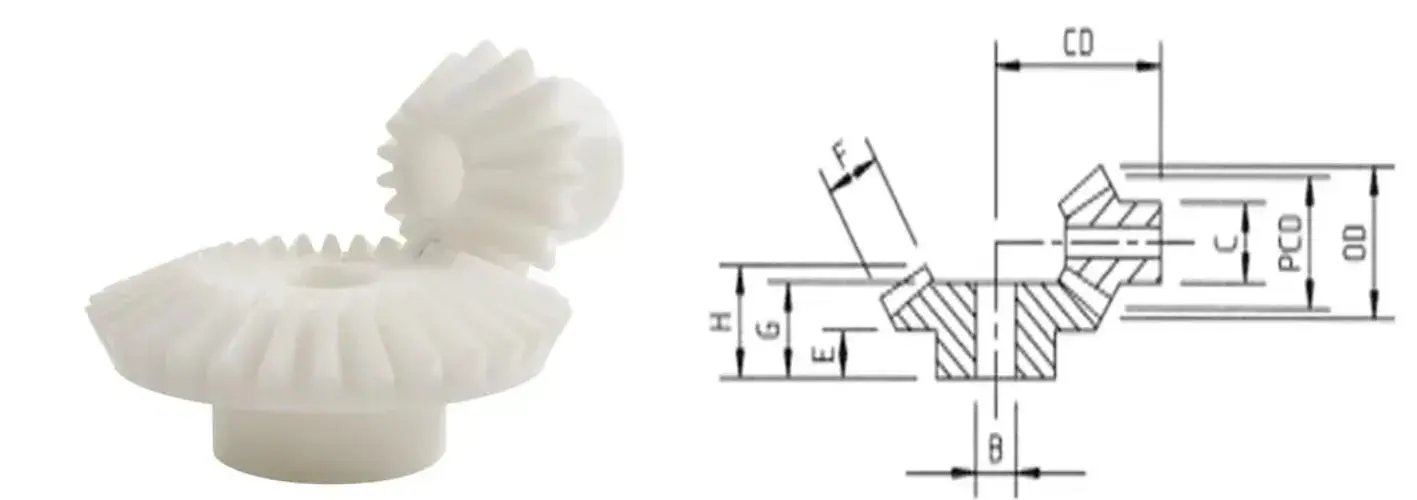

মিমি সব মাত্রা. আপনার নিজের লেআউটের বিপরীতে ফিটমেন্ট চেক করতে উপরের রেফারেন্স অঙ্কনের সাথে B, CD, C, E, F, G এবং H অক্ষরগুলি ব্যবহার করুন।
প্রতিটি কলাম পড়ার জন্য টেবিলটি পাশে স্ক্রোল করুন। ডান হাতের কলাম প্রতিটি অংশের জন্য ব্রাস সন্নিবেশ এবং সেট স্ক্রু সংস্করণ দেখায়।
| পার্ট নং। | পিচ (মোড) |
এর সংখ্যা দাঁত |
মিমি সব মাত্রা | পিতল সন্নিবেশ এবং স্ক্রু সেট করুন |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| দিয়া বাহিরে। | পিচ দিয়া। | বোর দিয়া। খ | সিডি | হাব দিয়া। গ | বসের দৈর্ঘ্য ই | দাঁতের প্রস্থ F | দৈর্ঘ্য জি | দৈর্ঘ্য H | ||||
| 1:1 অনুপাত | ||||||||||||
| GB05M016 | 0.5 | 16 | 8.7 | 8.0 | 3.0 | 10.5 | 7.0 | 6.0 | 2.0 | 8.0 | 8.0 |
|
| GB1M016 | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 12.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| GB1M016BS | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 16.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| 2:1 অনুপাত | ||||||||||||
| GB1M215030 | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 12.2 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 8.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| GB1M215030BS | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 16.0 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 4.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| 3:1 অনুপাত | ||||||||||||
| GB1M315045 | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 12.3 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 10.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| GB1M315045BS | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 16.0 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 6.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| 4:1 অনুপাত | ||||||||||||
| GB1M410040 | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 7.8 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 10.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| GB1M410040BS | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 12.7 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 6.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| 5:1 অনুপাত | ||||||||||||
| GB1M512060 | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 10.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512060BS | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 6.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| GB1M512BS* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
টেবিল পড়া:BS প্রত্যয় সহ অংশগুলি ইতিবাচক শ্যাফ্ট ফিক্সিংয়ের জন্য একটি পিতল সন্নিবেশ এবং সেট স্ক্রু বহন করে। অক্ষর B, CD, C, E, F, G এবং H উপরের স্পেসিফিকেশন বিভাগে রেফারেন্স অঙ্কন অনুসরণ করে। একটি দৈর্ঘ্য কলামে একটি ড্যাশ মানে যে মাত্রা সেই অংশে প্রযোজ্য নয়। নিশ্চিত নন কোন জুটি আপনার লেআউটের জন্য উপযুক্ত? অঙ্কন বা খাদ মাত্রা পাঠান এবং আমরা এটি মেলে.

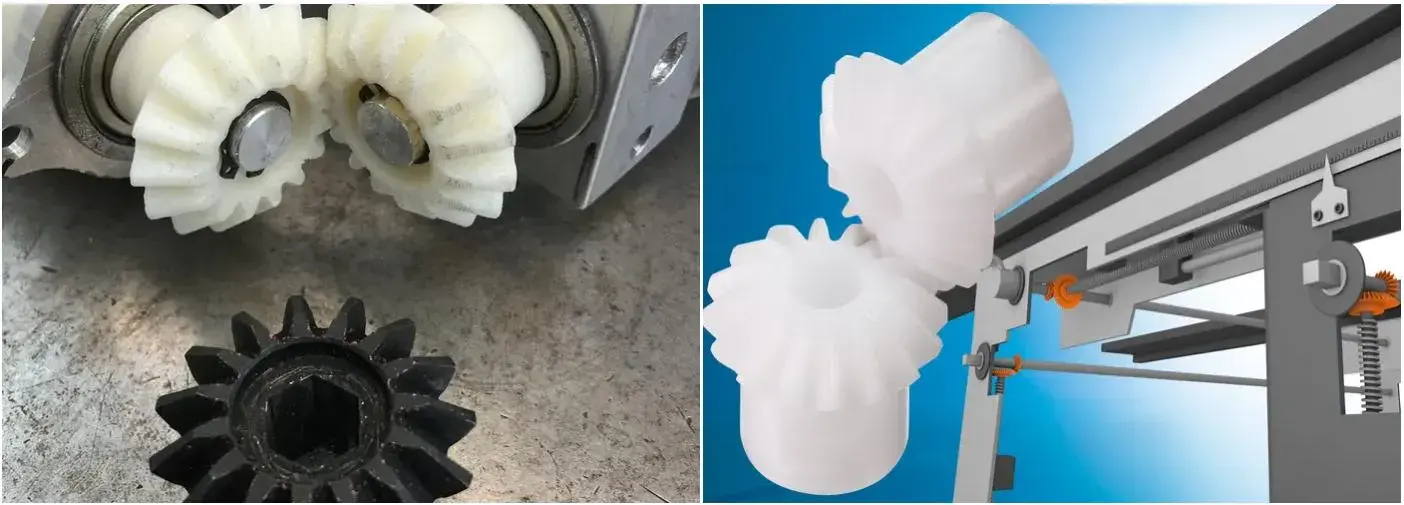

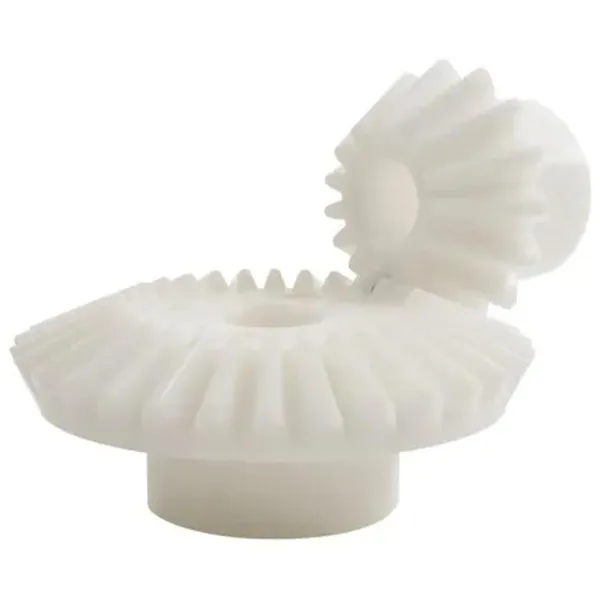

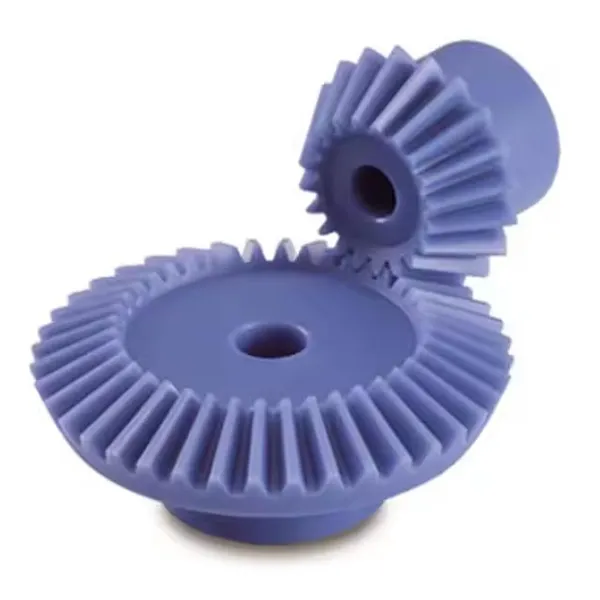

আমাদের ঢালাই করা প্লাস্টিকের বেভেল গিয়ারের ফটোগ্রাফ — দাঁতের ফর্ম, হাব এবং ব্রাস সন্নিবেশ বিকল্প।
হালকা ওজন, শান্ত চলমান এবং জারা প্রতিরোধের সমন্বয় প্লাস্টিকের বেভেল গিয়ারগুলিকে বিভিন্ন পণ্য পরিবারে ছোট ডান-কোণ ড্রাইভের জন্য উপযুক্ত করে তোলে।
স্মার্ট কার্টেন মেশিনগুলি রুমকে বিরক্ত না করে শান্তভাবে খোলা এবং বন্ধ করে, যখন রোবট ভ্যাকুয়াম ক্লিনারগুলি কম পাওয়ার ড্র এবং দীর্ঘ পরিষেবা জীবন সহ আরোহণ এবং ঘুরতে একই ডান-কোণ ড্রাইভ ব্যবহার করে।
প্রিন্টারগুলি মসৃণ কাগজের ফিড এবং কম অপারেটিং শব্দের জন্য সামঞ্জস্যপূর্ণ দাঁতের ফর্মের উপর নির্ভর করে এবং শ্রেডাররা রাসায়নিক প্রতিরোধের ব্যবহার করে এবং অকাল ব্যর্থতা ছাড়াই ক্রমাগত কাগজের লোড মোকাবেলা করার জন্য প্রতিরোধ ক্ষমতা ব্যবহার করে।
রিমোট-কন্ট্রোল যানবাহন কম ওজন থেকে উপকৃত হয়, যা ব্যাটারির জীবনকে উন্নত করে, যখন পলিমার ড্রপ এবং প্রভাব সহ্য করে। শিশুদের পণ্যের জন্য উপযুক্ত উপাদান গ্রেড উপলব্ধ.
আবদ্ধ যন্ত্রপাতিগুলিতে ডান-কোণ ড্রাইভগুলি আশেপাশের অংশগুলির গ্রীস দূষণ ছাড়াই চলে এবং ছাঁচযুক্ত জাল ঘরোয়া পরিবেশে অপারেটিং শব্দ কম রাখে।
কম্প্যাক্ট 90-ডিগ্রি স্থানান্তর পরিমাপ এবং অবস্থান পদ্ধতিতে, যেখানে কম জড়তা এবং অ-চৌম্বকীয়, অ-মরিচা না হওয়া অংশগুলি একটি সুবিধা।
যেকোনো ছোট ডান-কোণ ড্রাইভ যেখানে আপনার অন্যথায় একটি ধাতব বেভেল জোড়া, একটি পৃথক আবাসন এবং একটি লুব্রিকেশন পয়েন্টের প্রয়োজন হবে। অঙ্কন এবং দায়িত্ব পাঠান এবং আমরা উপাদান এবং অনুপাত সম্পর্কে পরামর্শ দেব।
উপরের টেবিল বা আপনার নিজের অঙ্কন থেকে অংশ নম্বর পাঠান — মডিউল, অনুপাত, দাঁতের সংখ্যা, বোর এবং পরিমাণ। আমরা সঙ্গম গিয়ারের বিরুদ্ধে ফিটমেন্ট নিশ্চিত করি, উপাদান সম্পর্কে পরামর্শ দিই এবং 24 ঘন্টার মধ্যে মূল্য এবং লিড টাইম সহ উত্তর দিই।
এখন তদন্ত পাঠান* অনুপাত অবশ্যই মিলে যাওয়া জোড়া হিসাবে অর্ডার করতে হবে। মাত্রা স্পেসিফিকেশন বিভাগে রেফারেন্স অঙ্কন অনুসরণ করে; অর্ডার করার আগে আপনার সমাবেশের বিরুদ্ধে চূড়ান্ত অঙ্কন নিশ্চিত করুন। ব্রাস সন্নিবেশ এবং সেট স্ক্রু সংস্করণ BS প্রত্যয় দ্বারা চিহ্নিত করা হয়।
