সর্পিল বেভেল গিয়ার
  • সর্পিল বেভেল গিয়ারসর্পিল বেভেল গিয়ার
  • সর্পিল বেভেল গিয়ারসর্পিল বেভেল গিয়ার
  • সর্পিল বেভেল গিয়ারসর্পিল বেভেল গিয়ার

সর্পিল বেভেল গিয়ার

Raydafon চীনের নিংবোতে নিজস্ব কারখানায় ডান-কোণ ড্রাইভের জন্য সর্পিল বেভেল গিয়ার তৈরি করে। বাঁকানো দাঁতের লাইনটি প্রতি মুহূর্তে দুই বা তার বেশি দাঁতের সংস্পর্শে রাখে, তাই ড্রাইভটি একই আকারের একটি সোজা বেভেল জোড়ার চেয়ে আরও মসৃণ এবং শান্তভাবে চলে এবং এর মাত্রার জন্য আরও টর্ক বহন করে। স্ট্যান্ডার্ড মডিউলগুলি M3 থেকে M12 সূক্ষ্মতা গ্রেড DIN6 থেকে DIN9, ISO, DIN, ANSI, JIS বা BS-এ উত্পাদিত হয়। উপকরণগুলির মধ্যে রয়েছে অ্যালয় স্টিল, C45, স্টেইনলেস স্টিল, পিতল, তামা, অ্যালুমিনিয়াম এবং POM, জিঙ্ক এবং নিকেল প্লেটিং থেকে ব্ল্যাক অক্সাইড, জিওমেট এবং ড্যাক্রোমেট পর্যন্ত পৃষ্ঠের চিকিত্সা সহ। পিনিয়নটি পাঁচটি দাঁত দিয়ে কাটা যেতে পারে, যা একটি একক সমকোণ পর্যায়ে একটি বড় হ্রাস অনুপাতের অনুমতি দেয় এবং উচ্চতর নির্ভুলতা গ্রেডের জন্য তাপ চিকিত্সার পরে দাঁতের ফ্ল্যাঙ্কগুলি মাটি করা যেতে পারে। গিয়ারগুলি মিলিত জোড়া হিসাবে সরবরাহ করা হয় এবং পাঠানোর আগে যোগাযোগের প্যাটার্ন চেক করা হয়। 24 ঘন্টার মধ্যে একটি উদ্ধৃতির জন্য আপনার অঙ্কন বা নমুনা পাঠান।

সর্পিল বেভেল গিয়ার — বাঁকা-দন্ত ডান-কোণ ড্রাইভ, M3 থেকে M12

সর্পিল বেভেল গিয়ার হল ডান-কোণ ট্রান্সমিশন পছন্দ যখন মসৃণতা এবং লোড ক্ষমতা অন্য কিছুর চেয়ে বেশি গুরুত্বপূর্ণ। বাঁকা দাঁতের রেখা প্রতি মুহূর্তে দুই বা ততোধিক দাঁতের সংস্পর্শে রাখে, তাই ড্রাইভটি শান্তভাবে চলে, সমানভাবে পরিধান করে এবং একই আকারের সোজা বেভেল জোড়ার চেয়ে অনেক বেশি ভার বহন করে। Raydafon চীনের নিংবোতে তার নিজস্ব কারখানায় এই গিয়ারগুলি কেটে, তাপ চিকিত্সা এবং গ্রাইন্ড করে।

ন্যূনতম 5 দাঁতপিনিয়নে, বড় একক-পর্যায়ের অনুপাতের অনুমতি দেয়
DIN6 - DIN9যথার্থ গ্রেড, অনুরোধের ভিত্তিতে
M3 - M12স্ট্যান্ডার্ড মডিউল, অঙ্কন অন্যান্য

নকশা যুক্তি

কেন স্ট্রেইট বেভেল গিয়ারের পরিবর্তে একটি সর্পিল বেভেল গিয়ার বেছে নিন

উভয়ের মধ্যে পার্থক্য সম্পূর্ণরূপে দাঁতের লাইনে। একটি স্ট্রেট বেভেল গিয়ারের দাঁত র‌্যাডিয়্যালি চলে, তাই প্রতিটি দাঁত একই মুহূর্তে তার পূর্ণ প্রস্থ জুড়ে মিলন দাঁতকে নিযুক্ত করে — একটি আকস্মিক প্রভাব যা প্রতিটি দাঁতে পুনরাবৃত্তি হয়। একটি সর্পিল বেভেল গিয়ারের দাঁত একটি বক্ররেখায় কাটা হয়, তাই যোগাযোগ দাঁতের এক প্রান্তে শুরু হয় এবং একটি জিপ যেভাবে বন্ধ হয় ঠিক সেভাবে অন্য প্রান্তে ঝাড়ু দেয়। নিচের প্রতিটি সুবিধার জন্য সেই একক জ্যামিতিক পরিবর্তন দায়ী।

সর্পিল বেভেল গিয়ার

  • দুই বা ততোধিক দাঁত সর্বদা লোড ভাগ করে নেয়, কারণ ওভারল্যাপ সহগ বেশি
  • প্রভাবের পরিবর্তে ধীরে ধীরে ব্যস্ততা, তাই চলমান শব্দ যথেষ্ট কম
  • যোগাযোগের চাপ একটি দীর্ঘ যোগাযোগ লাইন জুড়ে ছড়িয়ে পড়ে, আরও অভিন্ন পরিধান দেয়
  • পিনিয়ন 5টি দাঁত দিয়ে চলতে পারে, যা একটি একক পর্যায়ে একটি বড় অনুপাতের অনুমতি দেয়
  • কাটার হেড ব্যাসার্ধের মাধ্যমে যোগাযোগের প্যাটার্ন সামঞ্জস্যযোগ্য, এবং নাকাল দ্বারা আরও উন্নত করা যেতে পারে
  • একটি অক্ষীয় বল তৈরি করে যা বহন করার জন্য শ্যাফ্ট বিয়ারিং নির্বাচন করা আবশ্যক

সোজা বেভেল গিয়ার

  • বাগদানের মুহূর্তে একটি দাঁত পুরো ভার বহন করে
  • প্রতিটি দাঁতের প্রবেশে প্রভাব আরও শব্দ এবং কম্পন তৈরি করে
  • উচ্চ স্থানীয় যোগাযোগের চাপ, তাই পরিধান ঘনীভূত হতে থাকে
  • পিনিয়নের ব্যবহারিক ন্যূনতম দাঁতের সংখ্যা বেশি, একক-পর্যায়ের অনুপাত সীমিত করে
  • কাটা সহজ এবং সস্তা, যা কম-গতি, কম-আওয়াজ-সমালোচনামূলক ড্রাইভের জন্য উপযুক্ত
  • কোন অক্ষীয় বল তৈরি হয় না, তাই ভারবহন নির্বাচন সহজ

একটি ডিজাইন পয়েন্ট এর জন্য পরিকল্পনা করার মূল্য:কারণ দাঁতের রেখাটি হেলিকাল, একটি সর্পিল বেভেল গিয়ার খাদ বরাবর অক্ষীয় থ্রাস্ট তৈরি করে। এটি একটি ত্রুটি নয় - এটি মসৃণ ব্যস্ততার মূল্য। এটি নেওয়ার জন্য বিয়ারিংগুলিকে অবশ্যই বেছে নিতে হবে, এই কারণেই একটি সর্পিল বেভেল জোড়াকে সাধারণত একটি সোজা বেভেল জোড়ার জন্য ড্রপ-ইন প্রতিস্থাপনের পরিবর্তে খাদ এবং বিয়ারিং বিন্যাসের সাথে একত্রে নির্দিষ্ট করা হয়।

স্পেসিফিকেশন

স্পাইরাল বেভেল গিয়ার স্পেসিফিকেশন এবং উপলব্ধ বিকল্প

  • মডেল নম্বর (মডিউল)M3, M4, M5, M8, M12 এবং অন্যান্য
  • দাঁতের ফর্মসর্পিল (বাঁকা দাঁত লাইন), ডান-কোণ ড্রাইভ
  • ন্যূনতম পিনিয়ন দাঁতের সংখ্যা5টি দাঁত
  • নির্ভুলতা গ্রেডDIN6, DIN7, DIN8, DIN9
  • মানআইএসও, ডিআইএন, এএনএসআই, জেআইএস, বিএস এবং অ-মান / থেকে অঙ্কন
  • উপকরণখাদ ইস্পাত, C45 ইস্পাত, স্টেইনলেস স্টীল, পিতল, তামা, অ্যালুমিনিয়াম, POM
  • দাঁত প্রক্রিয়াকরণমিল করা, শক্ত করা বা মাটি (উচ্চতর নির্ভুলতা গ্রেডের জন্য ব্যবহৃত নাকাল)
  • সহনশীলতাবৈশিষ্ট্য এবং নির্ভুলতা গ্রেডের উপর নির্ভর করে 0.001 মিমি - 0.1 মিমি
  • পৃষ্ঠ চিকিত্সাদস্তা-ধাতুপট্টাবৃত, নিকেল-ধাতুপট্টাবৃত, প্যাসিভেশন, অক্সিডেশন, অ্যানোডাইজেশন, জিওমেট, ড্যাক্রোমেট, কালো অক্সাইড, ফসফেটাইজিং, পাউডার আবরণ, ইলেক্ট্রোফোরেসিস
  • অতিরিক্ত অপারেশনশট ব্লাস্টিং, স্যান্ডব্লাস্টিং, হিট ট্রিটমেন্ট, অ্যানিলিং, টেম্পারিং, পলিশিং
  • প্যাকিংপ্লাস্টিকের ব্যাগ এবং শক্ত কাগজ, বা কাঠের কেস
  • পেমেন্ট শর্তাবলীটি/টি, এল/সি
  • উত্পাদন নেতৃত্ব সময়নমুনার জন্য 20 ব্যবসায়িক দিন, বাল্কের জন্য 25 দিন
  • নমুনানমুনা মূল্য USD 2-100; গ্রাহক দ্বারা প্রদত্ত নমুনা এক্সপ্রেস মালবাহী

সম্পূর্ণ স্পেসিফিকেশন শীট। প্রতিটি সারি পড়ার জন্য একটি মোবাইল ডিভাইসে টেবিলটি পাশে স্ক্রোল করুন।

আইটেম স্পেসিফিকেশন
মডেল নম্বর M3, M4, M5, M8, M12, ইত্যাদি।
উপাদান পিতল, C45 ইস্পাত, স্টেইনলেস স্টীল, তামা, POM, অ্যালুমিনিয়াম, খাদ, এবং অন্যান্য
স্ট্যান্ডার্ড ISO, DIN, ANSI, JIS, BS এবং অ-মানক
যথার্থতা DIN6, DIN7, DIN8, DIN9
দাঁতের চিকিৎসা শক্ত, milled বা মাটি
সহনশীলতা 0.001 মিমি - 0.01 মিমি - 0.1 মিমি, বৈশিষ্ট্য এবং স্পষ্টতা গ্রেডের উপর নির্ভর করে
পৃষ্ঠ চিকিত্সা দস্তা-ধাতুপট্টাবৃত, নিকেল-ধাতুপট্টাবৃত, প্যাসিভেশন, অক্সিডেশন, অ্যানোডাইজেশন, জিওমেট, ড্যাক্রোমেট, কালো অক্সাইড, ফসফেটাইজিং, পাউডার আবরণ, ইলেক্ট্রোফোরেসিস
শেষ করুন শট ব্লাস্টিং, স্যান্ডব্লাস্টিং, হিট ট্রিটমেন্ট, অ্যানিলিং, টেম্পারিং, পলিশিং
আইটেম প্যাকিং প্লাস্টিকের ব্যাগ এবং শক্ত কাগজ, বা কাঠের প্যাকিং
পেমেন্ট শর্তাবলী টি/টি, এল/সি
উত্পাদন নেতৃত্ব সময় নমুনার জন্য 20 ব্যবসায়িক দিন, বাল্কের জন্য 25 দিন
নমুনা নমুনা মূল্য পরিসীমা USD 2-100। গ্রাহক দ্বারা প্রদত্ত নমুনা এক্সপ্রেস মালবাহী।
আবেদন স্বয়ংক্রিয় নিয়ন্ত্রণকারী মেশিন, সেমিকন্ডাক্টর শিল্প, সাধারণ শিল্প যন্ত্রপাতি, চিকিৎসা সরঞ্জাম, সৌর শক্তি সরঞ্জাম, মেশিন টুলস, পার্কিং সিস্টেম, উচ্চ গতির রেল এবং বিমান পরিবহন সরঞ্জাম এবং অনুরূপ

সহনশীলতা এবং নির্ভুলতা সম্পর্কে:এই টেবিলের পরিসংখ্যান পুরো পণ্য পরিবার জুড়ে একটি পরিসীমা, একটি একক গ্যারান্টিযুক্ত মান নয়। সহনশীলতা পরিমাপ করা বৈশিষ্ট্য, মডিউল এবং আপনার নির্দিষ্ট করা নির্ভুলতা গ্রেডের উপর নির্ভর করে — একটি DIN6 গ্রাউন্ড গিয়ার একটি DIN9 মিলের চেয়ে অনেক শক্ত সীমা ধারণ করে। আপনার সমাবেশের ব্যাকল্যাশ এবং যোগাযোগ-প্যাটার্নের প্রয়োজনীয়তা আমাদের বলুন এবং আমরা আপনার গিয়ারের প্রয়োজন কী গ্রেড এবং প্রক্রিয়াকরণ নিশ্চিত করব।

ম্যানুফ্যাকচারিং

আমরা কিভাবে স্পাইরাল বেভেল গিয়ার কোয়ালিটি তৈরি ও নিয়ন্ত্রণ করি

সর্পিল বেভেল গিয়ারগুলি ভালভাবে তৈরি করা কঠিনতম গিয়ারগুলির মধ্যে একটি, কারণ দাঁতের ফ্ল্যাঙ্কটি একটি বাঁকা পৃষ্ঠ যা তৈরি করতে হয়, কেবল কাটা নয়। আমরা প্রতিটি অর্ডারে যে প্রক্রিয়াটি চালাই তা ইচ্ছাকৃতভাবে অনুক্রমিক: প্রতিটি ধাপ শেষ হয় এবং পরবর্তীটি শুরু হওয়ার আগে পরিদর্শন করা হয়, তাই চূড়ান্ত সমাবেশের পরিবর্তে এটি তৈরির পর্যায়ে একটি সমস্যা ধরা পড়ে।

ফাঁকা প্রস্তুতি

ড্রইংয়ের জন্য উপাদান নির্বাচন করা হয় এবং খালিটি ঘুরিয়ে দেওয়া হয় এবং মাউন্টিং ফেস এবং বোর স্থাপনের জন্য মুখোমুখি হয় যা প্রতিটি পরবর্তী অপারেশনের উল্লেখ করে।

গিয়ার কাটা

কাটার হেড ব্যাসার্ধ ব্যবহার করে একটি সর্পিল বেভেল গিয়ার কাটিং মেশিনে দাঁতের ফ্ল্যাঙ্কগুলি তৈরি করা হয় যা প্রয়োজনীয় সর্পিল কোণ এবং যোগাযোগের প্যাটার্ন তৈরি করে।

তাপ চিকিত্সা

কেস হার্ডনিং পরিধান প্রতিরোধের জন্য দাঁত-পৃষ্ঠের কঠোরতা বাড়ায় যখন কোরটি ড্রাইভের প্রভাব লোডগুলিকে শোষণ করার জন্য যথেষ্ট শক্ত থাকে।

দাঁত নাকাল

যেখানে একটি উচ্চ নির্ভুলতা গ্রেড নির্দিষ্ট করা হয়, বিকৃতি সংশোধন এবং যোগাযোগ এলাকা এবং পৃষ্ঠের ফিনিস উন্নত করার জন্য তাপ চিকিত্সার পরে ফ্ল্যাঙ্কটি গ্রাউন্ড করা হয়।

যোগাযোগ প্যাটার্ন চেক

পেয়ারটিকে মার্কিং কম্পাউন্ড সহ একটি টেস্ট রিগে চালানো হয় যাতে পেয়ারটি প্রকাশের আগে ড্রয়িংয়ের বিপরীতে যোগাযোগের প্যাটার্নের অবস্থান, আকৃতি এবং আকার পরিদর্শন করা যায়।

পরিদর্শন এবং প্যাকিং

সমাবেশের জন্য গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির উপর চূড়ান্ত মাত্রিক পরীক্ষা, তারপর রপ্তানির জন্য প্রতিরক্ষামূলক প্যাকিং — প্লাস্টিকের ব্যাগ এবং শক্ত কাগজ, বা বড় সেটের জন্য একটি কাঠের কেস।

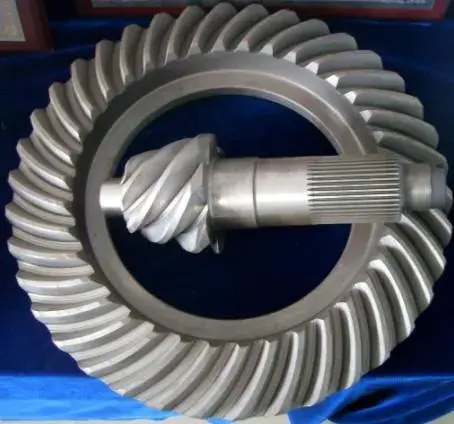

Spiral bevel gear with curved tooth flanks produced by Raydafon
উত্পন্ন বাঁকা দাঁত flanks সঙ্গে সর্পিল বেভেল গিয়ার.

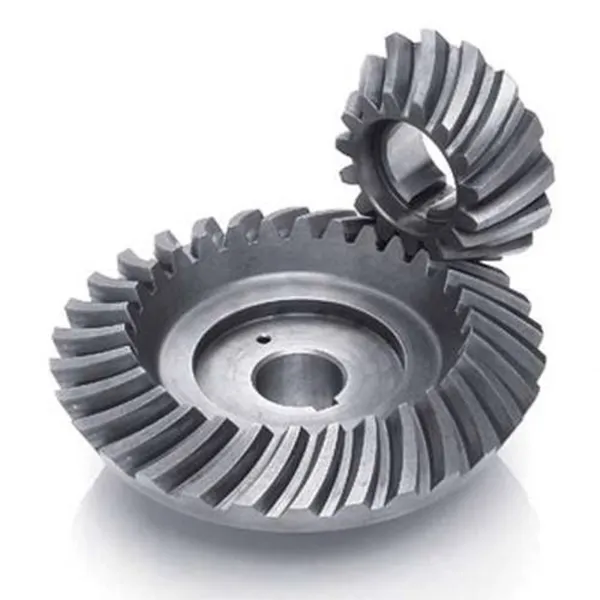

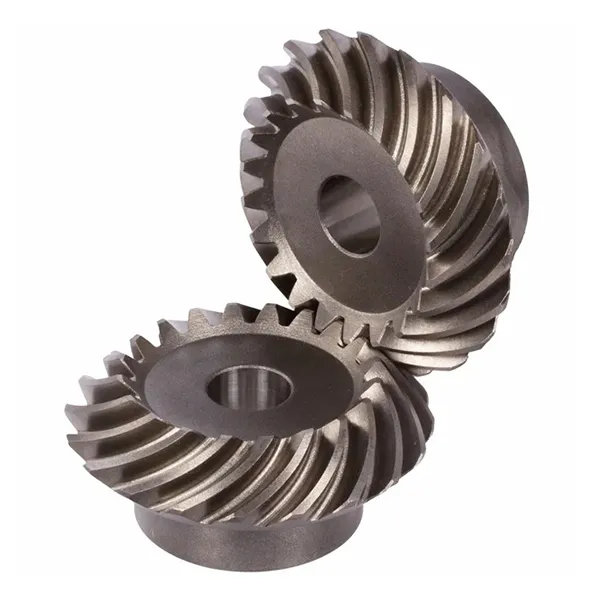

Spiral bevel gear pair showing matched contact pattern and mounting faces
মিলিত গিয়ার জোড়া — যোগাযোগের প্যাটার্ন এবং মাউন্টিং মুখ।
Spiral bevel gear tooth flank detail after grinding
নাকাল পরে দাঁত flank বিস্তারিত.
Spiral bevel gear inspection and measurement before packing
প্যাকিং আগে চূড়ান্ত মাত্রিক পরিদর্শন.

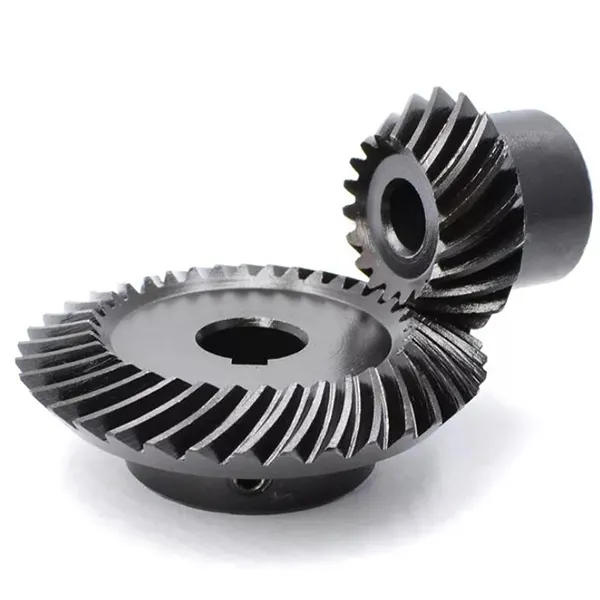

Spiral bevel gear set prepared for export packing
রপ্তানি প্যাকিং জন্য প্রস্তুত গিয়ার সেট.

মূল সুবিধা

পণ্য বৈশিষ্ট্য

মসৃণ চলমান এবং কম শব্দ

দাঁতের রেখা বাঁকা হওয়ার কারণে, যেকোনো মুহূর্তে কমপক্ষে দুটি দাঁত জাল হয়ে যায় এবং লোডটি এক দাঁত থেকে অন্য দাঁতে হস্তান্তর করা হয় কারণ যোগাযোগের ফ্ল্যাঙ্ক জুড়ে যায়। সম্পূর্ণ-প্রস্থের প্রভাবের কোনো এক মুহূর্ত নেই যেহেতু একটি সোজা বেভেল গিয়ার রয়েছে, তাই কম্পন এবং শব্দ লক্ষণীয়ভাবে পড়ে — যা এই দাঁতটিকে আদর্শ পছন্দ করে তোলে যেখানে শব্দ নিয়ন্ত্রণ করা হয়, মেশিন টুল স্পিন্ডেল থেকে যাত্রীবাহী গাড়ির অ্যাক্সেল পর্যন্ত।

উচ্চ লোড ক্ষমতা এবং এমনকি পরিধান

হেলিক্স কোণ ওভারল্যাপ সহগ বাড়ায়, যার মানে আরও বেশি দাঁত ভার ভাগ করে এবং প্রতিটি ফ্ল্যাঙ্কে যোগাযোগের চাপ কম। একটি দীর্ঘ যোগাযোগ রেখার সাথে মিলিত নিম্নচাপ পিচ লাইনের কাছে ঘনীভূত হওয়ার পরিবর্তে দাঁতের পৃষ্ঠ জুড়ে আরও সমানভাবে পরিধান করে। ব্যবহারিক ফলাফল হল একটি গিয়ার যা এর আকারের জন্য ভারী টর্ক বহন করে এবং ক্রমাগত শুল্কের অধীনে এটির নির্ভুলতা দীর্ঘকাল ধরে রাখে।

একটি একক পর্যায়ে প্রশস্ত অনুপাত পরিসীমা

একটি সর্পিল বেভেল জোড়ার পিনিয়ন পাঁচটি দাঁত দিয়ে কাটা যায়, যা দুটির পরিবর্তে একটি সমকোণ পর্যায়ে একটি বৃহৎ হ্রাস অনুপাত অর্জন করতে দেয়। একটি মেশিন ডিজাইনারের জন্য যার অর্থ কম অংশ, একটি সংক্ষিপ্ত আবাসন এবং কম জমা হওয়া ব্যাকল্যাশ, যে কারণে এই দাঁতের ফর্মটি কমপ্যাক্ট ডান-কোণ গিয়ার ইউনিটগুলিতে প্রায়শই প্রদর্শিত হয়।

যোগাযোগ প্যাটার্ন সংশোধন করা যেতে পারে

যেহেতু ফ্ল্যাঙ্ক বক্রতা কাটার হেড ব্যাসার্ধ দ্বারা সেট করা হয়, যোগাযোগের প্যাটার্নটি কাটিং পর্যায়ে স্থানান্তরিত এবং সংশোধন করা যেতে পারে এবং তাপ চিকিত্সার পরে পিষে আরও উন্নত করা যেতে পারে। দাঁত আসলে কোথায় স্পর্শ করে তার উপর সেই নিয়ন্ত্রণ যা একটি গিয়ার সেটকে আলাদা করে যা বছরের পর বছর চুপচাপ চলে যা কয়েক মাসের মধ্যে কান্নাকাটি করে এবং এটি এমন একটি ক্ষমতা যা মেশিন এবং অপারেটরের উপর নির্ভর করে, শুধুমাত্র অঙ্কনের উপর নয়।

দায়িত্ব অনুযায়ী উপকরণ এবং পৃষ্ঠ চিকিত্সা

একই দাঁতের জ্যামিতি উচ্চ-টর্ক ড্রাইভের জন্য অ্যালয় স্টিল, C45 বা স্টেইনলেস স্টিল যেখানে ক্ষয় প্রতিরোধের বিষয় এবং লাইটার বা অ-চৌম্বকীয় অ্যাপ্লিকেশনের জন্য পিতল, তামা, অ্যালুমিনিয়াম বা POM তৈরি করা যেতে পারে। সারফেস ট্রিটমেন্ট তারপর পরিবেশের সাথে মেলে নির্বাচন করা হয় — জিঙ্ক বা নিকেল প্লেটিং, ব্ল্যাক অক্সাইড, ক্ষয় সুরক্ষার জন্য জিওমেট বা ড্যাক্রোমেট, অ্যালুমিনিয়ামের জন্য অ্যানোডাইজেশন, এবং পাউডার আবরণ বা ইলেক্ট্রোফোরেসিস চেহারা এবং স্থায়িত্ব যুক্ত করা হয়।

অ্যাপ্লিকেশন

যেখানে স্পাইরাল বেভেল গিয়ার ব্যবহার করা হয়

যেকোন জায়গায় একটি ড্রাইভকে 90 ডিগ্রির মধ্য দিয়ে ঘুরতে হয় যখন আসল টর্ক বহন করে এবং শান্ত থাকে:

  • মেশিন টুলস— স্পিন্ডেল ড্রাইভ, ইন্ডেক্সিং হেড এবং ফিড মেকানিজম যেখানে ট্রান্সমিশন নির্ভুলতা সমাপ্ত অংশের গুণমান সেট করে
  • মোটরগাড়ি এবং পরিবহন— ডিফারেনশিয়াল এবং ফাইনাল-ড্রাইভ গিয়ারিং, যেখানে একটি কম-আওয়াজ, উচ্চ-লোড ডান-কোণ জোড়া অপরিহার্য।
  • স্বয়ংক্রিয় নিয়ন্ত্রণ মেশিন— ক্যাম ইনডেক্সার, রোটারি টেবিল এবং পিক-এন্ড-প্লেস মেকানিজম
  • সেমিকন্ডাক্টর এবং চিকিৎসা সরঞ্জাম— যে ড্রাইভগুলিকে নিছক শক্তিশালী না করে মসৃণ, শান্ত এবং পুনরাবৃত্তিযোগ্য হতে হবে
  • সৌর শক্তি সরঞ্জাম— ট্র্যাকার স্লিউইং ড্রাইভ, যেখানে গিয়ার সেটটি সারা বছর বাইরের পরিস্থিতিতে কাজ করে
  • পার্কিং সিস্টেম এবং লজিস্টিক সরঞ্জাম— কম্প্যাক্ট ডান-কোণ হ্রাস প্রয়োজন উত্তোলন এবং স্থানান্তর প্রক্রিয়া
  • উচ্চ-গতির রেল এবং বিমান চলাচলের স্থল সরঞ্জাম— অক্জিলিয়ারী ড্রাইভ যেখানে নির্ভরযোগ্যতা এবং কম কম্পন নির্দিষ্ট করা আছে
  • সাধারণ শিল্প যন্ত্রপাতি— পাম্প, মিক্সার, কনভেয়র এবং যেকোনো কমপ্যাক্ট ডান-কোণ গিয়ার ইউনিট

যদি আপনার আবেদন তালিকাভুক্ত না হয়, তাহলে দায়িত্ব বর্ণনা করুন — ইনপুট গতি, টর্ক, অনুপাত এবং মাউন্টিং ব্যবস্থা। একটি সর্পিল বেভেল জোড়া সাধারণত এর শ্যাফ্ট এবং বিয়ারিং লেআউটের সাথে একত্রে ডিজাইন করা হয় কারণ এটি অক্ষীয় থ্রাস্ট তৈরি করে, তাই আমরা যত আগে বিন্যাস দেখতে পাব, ফলাফল তত ভাল।

কাস্টমাইজেশন

কাস্টম স্পাইরাল বেভেল গিয়ারস আঁকার জন্য তৈরি

স্ট্যান্ডার্ড মডিউল রেঞ্জের বাইরে, যে প্যারামিটারগুলি সিদ্ধান্ত নেয় যে একটি গিয়ার আপনার হাউজিং এর সাথে মানানসই কিনা সেগুলি সমস্ত প্রয়োজন অনুসারে তৈরি করা যেতে পারে। সাধারণ কাস্টমাইজেশন অন্তর্ভুক্ত:

  • মডিউল এবং দাঁত গণনা
  • সর্পিল কোণ এবং সর্পিল হাত
  • অনুপাত এবং মিলিত জোড়া
  • বোর, কীওয়ে এবং স্প্লাইন
  • হাব এবং মাউন্টিং ফেস জ্যামিতি
  • উপাদান নির্বাচন
  • নির্ভুলতা গ্রেড DIN6–DIN9
  • পৃষ্ঠ চিকিত্সা
  • গ্রাউন্ড বা milled দাঁত flank
  • চিহ্নিতকরণ এবং জোড়া সেট সনাক্তকরণ

একটি মাত্রাযুক্ত অঙ্কন, একটি নমুনা গিয়ার, বা প্রয়োজনীয় অনুপাত, টর্ক এবং খাম পাঠান এবং আমরা নিকটতম স্ট্যান্ডার্ড জ্যামিতি নিশ্চিত করব বা একটি নতুন উদ্ধৃত করব। স্পাইরাল বেভেল পেয়ারগুলি মিলিত সেট হিসাবে সরবরাহ করা হয়, তাই আপনি যদি একটি জোড়ার একটি গিয়ার প্রতিস্থাপন করেন তবে আমাদের বলুন — একটি মিলিত জোড়ার অর্ধেক প্রতিস্থাপন করলে সাধারণত শব্দ এবং দ্রুত পরিধান উৎপন্ন হয়, এমনকি উভয় অংশ মাত্রিকভাবে সঠিক হলেও।

ক্রেতা FAQ

ক্রেতা FAQ

  • একটি সর্পিল বেভেল গিয়ার এবং একটি সোজা বেভেল গিয়ার মধ্যে পার্থক্য কি?দাঁতের রেখা: সোজা বেভেল দাঁতগুলি র‌্যাডিয়্যালি চলে এবং একবারে তাদের পুরো প্রস্থ জুড়ে থাকে, যখন সর্পিল বেভেল দাঁতগুলি বাঁকা থাকে তাই দাঁতের এক প্রান্ত থেকে অন্য প্রান্তে ধীরে ধীরে যোগাযোগ ঝাড়ু দেয়। বাঁকানো ফর্মটি উচ্চ ওভারল্যাপ দেয়, তাই লোড আরও বেশি দাঁত দ্বারা ভাগ করা হয়, দৌড়ানো মসৃণ এবং শান্ত, পরিধান আরও সমান, এবং পিনিয়নটি 5টি দাঁত দিয়ে কাটা যায়।
  • আপনি আমার অঙ্কন বা একটি নমুনা থেকে একটি সর্পিল বেভেল গিয়ার করতে পারেন?হ্যাঁ। মডিউল, দাঁতের সংখ্যা, সর্পিল কোণ, অনুপাত, বোর এবং উপাদান সহ একটি মাত্রাযুক্ত অঙ্কন বা নমুনা গিয়ার পাঠান। আমরা নিশ্চিত করি যে জ্যামিতিটি বিদ্যমান টুলিংয়ের সাথে মিলে যায় বা একটি নতুন কাটার সেটআপের প্রয়োজন হয়, সেই অনুযায়ী উদ্ধৃতি, এবং প্রায় 20 ব্যবসায়িক দিনের মধ্যে একটি নমুনা সরবরাহ করতে পারি।
  • কি উপকরণ এবং পৃষ্ঠ চিকিত্সা উপলব্ধ?উচ্চ-টর্ক ড্রাইভের জন্য অ্যালয় স্টিল এবং C45, স্টেইনলেস স্টিল যেখানে জারা প্রতিরোধের প্রয়োজন, এবং লাইটার বা অ-চৌম্বকীয় অ্যাপ্লিকেশনের জন্য পিতল, তামা, অ্যালুমিনিয়াম বা POM। সারফেস ট্রিটমেন্টের মধ্যে রয়েছে জিঙ্ক এবং নিকেল প্লেটিং, প্যাসিভেশন, অক্সিডেশন, অ্যানোডাইজেশন, জিওমেট, ড্যাক্রোমেট, ব্ল্যাক অক্সাইড, ফসফেটাইজিং, পাউডার লেপ এবং ইলেক্ট্রোফোরেসিস। আমাদের পরিবেশ বলুন এবং আমরা একটি সুপারিশ করব।
  • আমি কি একটি মিলিত জোড়া বা একটি একক গিয়ার অর্ডার করব?একটি মিলে যাওয়া জোড়া অর্ডার করুন। সর্পিল বেভেল গিয়ারগুলি ল্যাপ করা হয় এবং তাদের যোগাযোগের প্যাটার্নটি একটি সেট হিসাবে পরীক্ষা করা হয়, তাই একটি বিদ্যমান জোড়ার শুধুমাত্র একটি গিয়ার প্রতিস্থাপন করলে সাধারণত শব্দ এবং ত্বরিত পরিধান উৎপন্ন হয় এমনকি উভয় অংশ সঠিকভাবে পরিমাপ করলেও। শুধুমাত্র একটি গিয়ার ক্ষতিগ্রস্ত হলে, আমাদের উভয়কে পাঠান যাতে প্রতিস্থাপনটি বেঁচে থাকা অংশের সাথে মিলে যায়।
  • কেন একটি সর্পিল বেভেল গিয়ার বিশেষ bearings প্রয়োজন?দাঁতের লাইনে হেলিক্স কোণের কারণে, গিয়ারটি স্পর্শক এবং রেডিয়াল লোড ছাড়াও শ্যাফট বরাবর একটি অক্ষীয় থ্রাস্ট বল তৈরি করে। সেই থ্রাস্ট বহন করার জন্য বিয়ারিংগুলিকে অবশ্যই নির্বাচন করতে হবে — সাধারণত একটি টেপারড রোলার বা কৌণিক যোগাযোগ ব্যবস্থা — যে কারণে একটি সর্পিল বেভেল জোড়াকে শ্যাফ্ট এবং বিয়ারিং লেআউটের সাথে একত্রে সবচেয়ে ভালভাবে নির্দিষ্ট করা হয়।
  • আপনার সহনশীলতা, সীসা সময় এবং পেমেন্ট শর্তাবলী কি?সহনশীলতা বৈশিষ্ট্য এবং নির্ভুলতা গ্রেডের উপর নির্ভর করে, পুরো পরিবার জুড়ে 0.001 মিমি থেকে 0.1 মিমি পর্যন্ত; আমাদের আপনার প্রতিক্রিয়া এবং যোগাযোগ-প্যাটার্ন প্রয়োজনীয়তা বলুন এবং আমরা নিশ্চিত করব কোন গ্রেড এটি অর্জন করে। নমুনাগুলি প্রায় 20 ব্যবসায়িক দিন এবং বাল্ক উত্পাদন 25 দিন সময় নেয়, নমুনার দাম গ্রাহকের দ্বারা প্রদত্ত এক্সপ্রেস ফ্রেট সহ USD 2-100 হয় এবং অর্থপ্রদানের শর্তগুলি হল T/T বা L/C৷

সম্পর্কিত

সম্পর্কিত পণ্য এবং আরও পড়া

একটি সর্পিল বেভেল গিয়ার উদ্ধৃতি অনুরোধ করুন

আপনার অঙ্কন, নমুনা, বা প্রয়োজনীয় মডিউল, অনুপাত, টর্ক এবং খাম পাঠান। আমরা জ্যামিতি, নির্ভুলতা গ্রেড এবং উপাদান নিশ্চিত করি এবং 24 ঘন্টার মধ্যে মূল্য এবং লিড টাইম সহ উত্তর দিই।

এখন তদন্ত পাঠান

* সহনশীলতা, লিড টাইম এবং মূল্যের পরিসংখ্যানগুলি পণ্য পরিবার জুড়ে একটি পরিসীমা হিসাবে দেওয়া হয় এবং অঙ্কনের বিপরীতে অর্ডার প্রতি নিশ্চিত করা হয়। সর্পিল বেভেল গিয়ারগুলি মিলিত জোড়া হিসাবে সরবরাহ করা হয়; অর্ডার করার আগে সঙ্গমের অংশ নম্বর নিশ্চিত করুন।
