কেস IH রাউন্ড Balers জন্য PTO খাদ
  • কেস IH রাউন্ড Balers জন্য PTO খাদকেস IH রাউন্ড Balers জন্য PTO খাদ
  • কেস IH রাউন্ড Balers জন্য PTO খাদকেস IH রাউন্ড Balers জন্য PTO খাদ

কেস IH রাউন্ড Balers জন্য PTO খাদ

কেস IH রাউন্ড বেলারের জন্য PTO শ্যাফ্ট — RB444, RB454, RB455A, RB464, RB554 এবং RB564, প্লাস RB454 সাইলেজ এবং RB454 রটার কাটার ভেরিয়েন্টগুলিকে কভার করে৷ ঘর্ষণ ক্লাচ সহ CAT4 এবং CAT5 ধ্রুবক বেগ ড্রাইভলাইন; ইনপুট স্প্লাইন 1.375-6 বা 1.375-21 ট্র্যাক্টরের উপর নির্ভর করে; বিদ্যুতের প্রয়োজন 40-100 এইচপি (30-75 কিলোওয়াট)। ক্লাচ টর্ক রেফারেন্স 1,000 N·m (CAT3/S4) থেকে 1,800 N·m (CAT4/S6)। আপনার বেলার মডেল এবং ট্র্যাক্টর PTO স্প্লাইন পাঠান — আমরা ড্রাইভলাইন বিভাগ, ক্লাচ টর্ক এবং শ্যাফ্টের দৈর্ঘ্য নিশ্চিত করি এবং 24 ঘন্টার মধ্যে একটি কারখানার উদ্ধৃতি প্রদান করি।

OEM প্রতিস্থাপন · কেস IH RB সিরিজ

কেস IH রাউন্ড বেলারের জন্য PTO শ্যাফ্ট — CAT4 এবং CAT5 কনস্ট্যান্ট বেগ ড্রাইভলাইন, 1.375-6 / 1.375-21 স্প্লাইন

একটি বৃত্তাকার বেলার পিটিও শ্যাফ্ট দুটি উপায়ের একটিতে ব্যর্থ হয়: সর্বজনীন জয়েন্টটি বাঁক কোণ নিতে পারে না হেডল্যান্ড, বা ক্লাচ ডান টর্ক এ পিছলে যায় না এবং গিয়ারবক্স পরিবর্তে শক নেয়। এই পাতা কেস IH RB444, RB454, RB455A, RB464, RB554-এর জন্য শ্যাফটের মাপ, প্রয়োজনীয় শক্তি এবং ক্লাচ পার্ট নম্বর তালিকাভুক্ত করে এবং RB564 বেলার, তাই আপনি যে বেলার মডেলটি চালান তার সাথে আপনি একটি প্রতিস্থাপন শ্যাফ্ট মেলাতে পারেন।

Baler মডেল আচ্ছাদিত

6 বেস মডেল RB444, RB454, RB455A, RB464, RB554, RB564 — প্লাস RB454 সাইলেজ এবং RB454 রটার কাটার ভেরিয়েন্ট।

ড্রাইভলাইনের আকার

CAT4/CAT5 ঘর্ষণ ক্লাচ সহ ধ্রুবক বেগ ড্রাইভলাইন। ইনপুট স্প্লাইন 1.375-6 বা 1.375-21 ট্র্যাক্টরের উপর নির্ভর করে।

পাওয়ার রিকোয়ারমেন্ট

40-100 এইচপি RB444 এ 30 কিলোওয়াট থেকে RB454 রটার কাটারে 75 কিলোওয়াট পর্যন্ত। নীচের টেবিলে সম্পূর্ণ ভাঙ্গন।

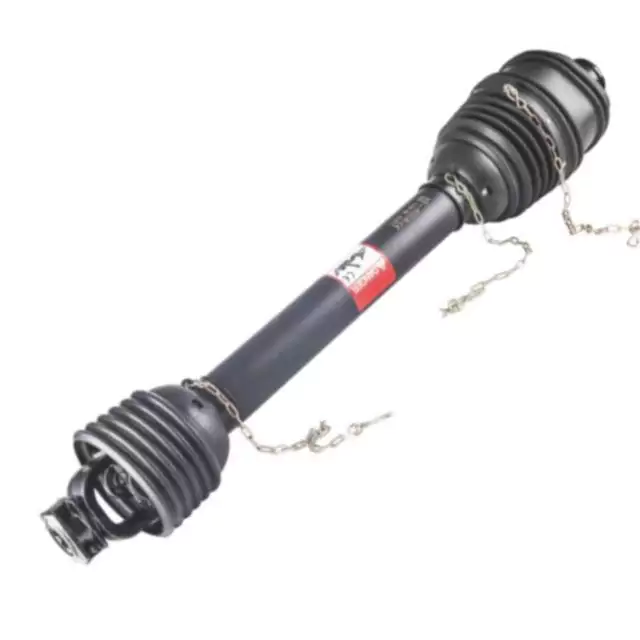

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO শ্যাফ্ট সমাবেশ — ধ্রুবক বেগ জয়েন্ট, ঘর্ষণ ক্লাচ এবং 1.375-6 ইনপুট জোয়াল।
PTO shaft for Case IH round balers — clutch end and spline detail
ক্লাচ এন্ড এবং স্প্লাইন বিশদ — দ্রুত সংযোগ বিচ্ছিন্ন জোয়াল এবং শিল্ড বিয়ারিং।
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
ইনপুট ইয়ক অপশন — 1.375-6 এবং 1.375-21 স্প্লাইন, ট্র্যাক্টর PTO স্টাবের সাথে মিলে যায়।
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
ঘর্ষণ ক্লাচ এবং শিয়ার-বোল্ট কনফিগারেশন — স্লিপ পয়েন্ট বেলার গিয়ারবক্সকে রক্ষা করে।

মডেল টেবিল — PTO খাদ আকার এবং Baler দ্বারা প্রয়োজনীয় শক্তি

কেস IH রাউন্ড বেলার মডেল — শ্যাফ্ট আকার এবং PTO পাওয়ার প্রয়োজনীয়তা
বেলার মডেল PTO খাদ আকার PTO আবশ্যক, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 সাইলেজ CAT4 65 (48)
RB454 রটার কাটার CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

কেস IH একটি ঘর্ষণ ক্লাচ সহ মডেলের উপর নির্ভর করে CAT4 বা CAT5 ধ্রুবক বেগ ড্রাইভলাইনগুলির জন্য কল করে। RB454 রটার কাটার এই পরিসরের একমাত্র বৈকল্পিক যার জন্য 100 hp (75 kW) ইনপুট সহ CAT5 প্রয়োজন — যদি আপনার ট্র্যাক্টর সেই চিত্রের নীচে, অর্ডার করার আগে বেলার বিল্ড নিশ্চিত করুন।

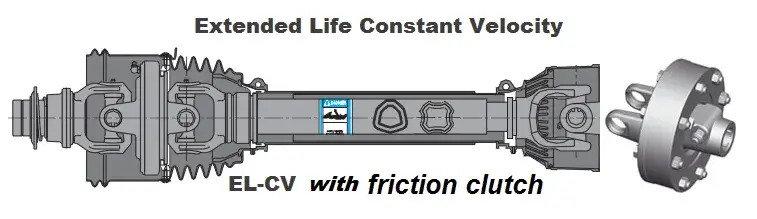

Constant velocity PTO shaft part number reference for Case IH round balers
ধ্রুব বেগ PTO রেফারেন্স — CAT3 থেকে CAT5, 540 এবং 1000 rpm বেস পার্ট নম্বর।

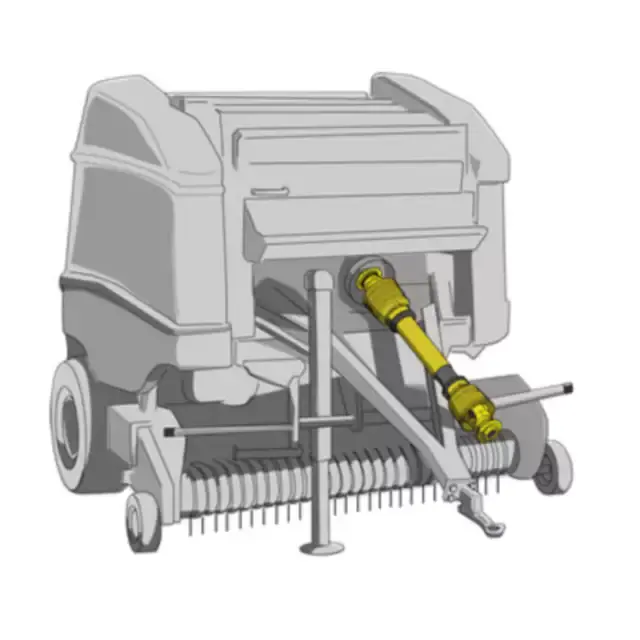

PTO shaft installed on a round baler in field operation
ফিল্ড ইনস্টলেশন — খাদ কোণ এবং বেলার ইনপুটে ঢাল ছাড়পত্র।

ধ্রুবক বেগ PTO এবং ক্লাচ অংশ সংখ্যা

ধ্রুবক বেগ PTO — বিভাগ এবং ট্র্যাক্টর স্প্লাইনের ভিত্তিতে বেস অংশ সংখ্যা
সিভি পিটিও ট্র্যাক্টর স্প্লাইন বেস পার্ট নম্বর
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 স্প্লাইন ইনপুটের জন্য FT ঘর্ষণ ক্লাচ
সর্বজনীন আকার টর্ক (N·m) পার্ট নম্বর
CAT3/S4 1,000 6QE344901R
CAT3/S4 1,000 635E41203R
CAT4/S6 1,800 663H53403R
CAT5/S8 1,450 6LM453003R

উপরের অংশ নম্বরগুলি হল বেলার এবং ট্র্যাক্টর সংমিশ্রণে শ্যাফ্টকে মেলানোর জন্য রেফারেন্স পয়েন্ট। যদি আপনার বেলার একটি ভিন্ন ইমপ্লিমেন্ট অর্ধেক ব্যবহার করে বা ট্র্যাক্টর স্টাব একটি 1.750-20 স্প্লাইন, মডেল পাঠান এবং আমরা করব সঠিক সমন্বয় নিশ্চিত করুন। আরও প্রশস্তবৃত্তাকার balers জন্য PTO খাদরেঞ্জ অন্যান্য বেলার ব্র্যান্ডগুলিকেও কভার করে।

শ্যাফ্ট ফিট এবং স্থায়ী কিনা তা কী সিদ্ধান্ত নেয়

  1. বেলার মডেলের সাথে ড্রাইভলাইন বিভাগের সাথে মিল করুন

    CAT4 এবং CAT5 এই পরিসরে বিনিময়যোগ্য নয়। RB444, RB454 এবং RB455A CAT4 চালায়; RB464, RB554 এবং RB564 চালায় CAT5; RB454 রটার কাটারও CAT5 প্রয়োজন। একটি বেলার একটি CAT4 খাদ ফিটিং যে CAT5 ডাকলে জয়েন্টকে হেডল্যান্ড অ্যাঙ্গেলে কম রেট দেওয়া হয়, যেখানে বেশিরভাগ অকাল ব্যর্থ হয় শুরু

  2. ট্র্যাক্টরের সাথে ইনপুট স্প্লাইন মিলান, বেলার নয়

    বেলার সাইড ইমপ্লিমেন্ট দ্বারা স্থির করা হয়, কিন্তু ট্রাক্টর সাইড নির্ভর করে আপনি যে ট্রাক্টর ব্যবহার করছেন তার উপর। 1.375-6 হল সাধারণ 540 rpm স্টাব; 1.375-21 হল 1000 rpm স্টাব; 1.750-20 উচ্চ-শক্তিতে উপস্থিত হয় ট্রাক্টর ট্র্যাক্টরের মডেল এবং PTO স্টাব ফটো পাঠানো হল কোন জোয়াল ফিট করা হবে তা নিশ্চিত করার দ্রুততম উপায়। আপনি যদি ইমপ্লিমেন্ট ড্রাইভটিও আপডেট করেন তবে দেখুনPTO খাদসম্পূর্ণ পরিসরের জন্য বিভাগ।

  3. ঘর্ষণ ক্লাচটি বেলারে সেট করুন, ট্র্যাক্টরে নয়

    বেলার গিয়ারবক্স শক লোড নেওয়ার আগে ঘর্ষণ ক্লাচটি স্লিপ করার জন্য রয়েছে। একটি ক্লাচ খুব উচ্চ সেট সরাসরি গিয়ারবক্সে শক প্রেরণ করবে; খুব কম সেট করুন, এটি স্বাভাবিক বেলিংয়ের সময় স্লিপ করে। এফটি উপরের ক্লাচ টেবিলটি সার্বজনীন আকার প্রতি রেফারেন্স টর্ক দেয় — CAT3/S4 এর জন্য 1,000 N·m, এর জন্য 1,800 N·m CAT4/S6 এবং CAT5/S8 এর জন্য 1,450 N·m।

  4. হেডল্যান্ডে খাদ কোণ এবং শিল্ড ক্লিয়ারেন্স পরীক্ষা করুন

    একটি ধ্রুবক বেগ জয়েন্ট একটি স্ট্যান্ডার্ড সার্বজনীন জয়েন্টের তুলনায় একটি বড় বাঁক কোণ সহ্য করে, কিন্তু ঢাল এখনও সম্পূর্ণ লক এ ছাড়পত্র প্রয়োজন. শ্যাফ্ট বটম আউট বা ঢাল যোগাযোগ ড্রবার এ হেডল্যান্ড, জয়েন্টটি রেটিং নির্বিশেষে প্রথম দিকে ব্যর্থ হবে। উপরের চিত্রটি লক্ষ্য কোণ দেখায় বেলার ইনপুট। অন্যান্য নির্মাতাদের থেকে balers জন্য,ক্রোন বৃত্তাকার balers জন্য PTO খাদপৃষ্ঠা সমতুল্য রেফারেন্স পয়েন্ট তালিকাভুক্ত করে।

আপনার বেলার মডেল এবং ট্র্যাক্টর PTO স্প্লাইন পাঠান

আমাদের বেলার মডেল (RB444 থেকে RB564) এবং ট্র্যাক্টর PTO স্টাব (1.375-6, 1.375-21 বা 1.750-20) বলুন। আমরা করব ড্রাইভলাইন বিভাগ, ক্লাচ টর্ক এবং শ্যাফ্টের দৈর্ঘ্য নিশ্চিত করুন এবং একটি ফ্যাক্টরি-সরাসরি উদ্ধৃতি ফেরত দিন — সাধারণত 24 ঘন্টার মধ্যে। কাস্টম দৈর্ঘ্য এবং ঢাল কনফিগারেশন উপলব্ধ. যদি আপনার প্রয়োগ একটি ব্যবহার করে অ-মানক গিয়ারবক্স,কৃষি গিয়ারবক্সপরিসীমাও প্রাসঙ্গিক হতে পারে।
