উচ্চ চাপ অধীনে স্থিতিশীল
মিলে যাওয়া পিস্টন, রড এবং সিল সেট চাপ 7-14 MPa এ স্থিতিশীল রাখে। ভারী লোডের অধীনে বা দীর্ঘ কাজের শিফটের সময় কোন ওঠানামা নেই।

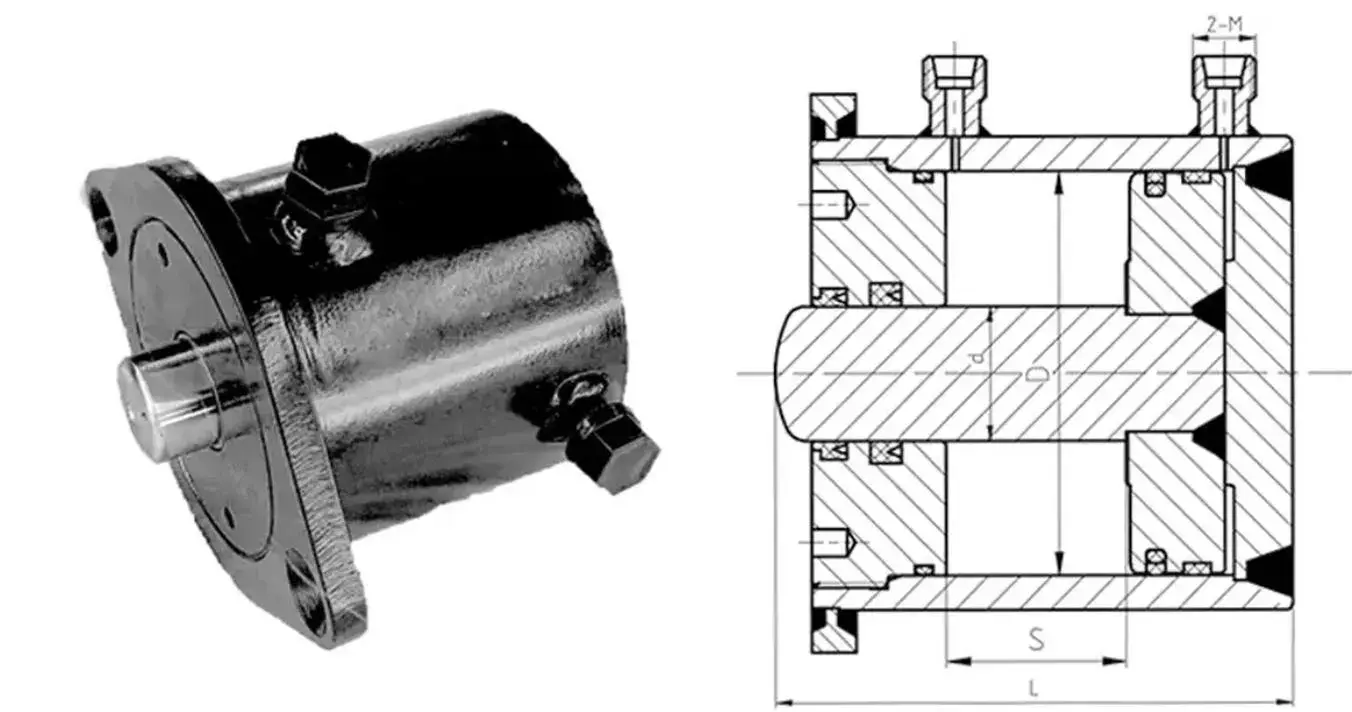

ফর্কলিফ্ট টিল্ট সিলিন্ডার হল হাইড্রোলিক উপাদান যা মাস্তুল এবং কাঁটাগুলির সামনের দিকে এবং পিছনের দিকের কাতকে নিয়ন্ত্রণ করে। Raydafon উচ্চ-শক্তির ইস্পাত এবং একটি মিলে যাওয়া পিস্টন/রড/সিল সেট ব্যবহার করে 1.5-18 টন ফর্কলিফটের জন্য টিল্ট সিলিন্ডার তৈরি করে। কাজের চাপ 7-14 এমপিএ লোডের অধীনে স্থিতিশীল। স্ক্রু ফিক্সেশন এবং একটি ধরে রাখা রিং সংযোগ মাস্ট অপসারণ ছাড়াই মিনিটের মধ্যে তেল সিল প্রতিস্থাপনের অনুমতি দেয়। গুদাম লোডিং, কারখানা উত্তোলন এবং পোর্ট টার্নওভারের জন্য উপযুক্ত।
1.5-18 টন
সিলিন্ডার কমোডিটি হার্ডওয়্যার থেকে একত্রিত হয় না। পিস্টন, সিলিন্ডার বডি, পিস্টন রড এবং সীল সেট একটি সেট হিসাবে মিলিত হয়, যেভাবে একজন অভিজ্ঞ ফিটার একটি মিলে যাওয়া জোড়াকে হাত দিয়ে শেষ করে। এই কারণেই সিলিন্ডার গ্রন্থির চাপ না হারিয়ে বছরের পর বছর ধরে উচ্চ চাপে স্থিরভাবে চলে।
বিভিন্ন ফর্কলিফ্ট টনজেস বিভিন্ন অভ্যন্তরীণ ব্যাস এবং স্ট্রোক ব্যবহার করে, তাই টিল্ট সিলিন্ডার মডেলটিকে ট্রাকের সাথে মেলে। Raydafon QA20V500 থেকে A45M300 থেকে সাতটি স্ট্যান্ডার্ড মডেল স্টক করে এবং উত্পাদন করে এবং গ্রাহকের আঁকার বিপরীতে একটি কাস্টম মডেল তৈরি করতে পারে। পরিবর্তে উল্লম্ব লিফট ফাংশন প্রয়োজন যে ট্রাক জন্য, Raydafon এছাড়াও উত্পাদন করেফর্কলিফ্ট লিফট সিলিন্ডার.

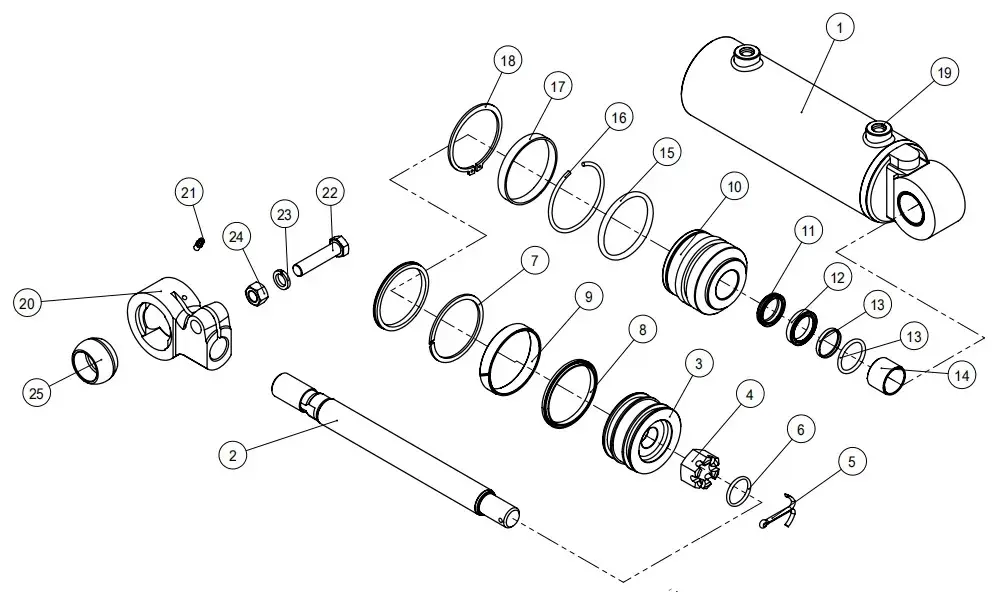

বিস্ফোরিত দৃশ্যের সাথে মেলানোর জন্য অংশগুলি নীচে সংখ্যা করা হয়েছে। সংখ্যা 1-25 উপরের চিত্রের সাথে মিলে যায়।
আপনার ফর্কলিফ্ট টনেজ এবং মাউন্টিং প্যাটার্নের সাথে মেলে এমন মডেলটি চয়ন করুন বা কাস্টম বিল্ডের জন্য আপনার OEM অঙ্কন পাঠান৷ নীচে তালিকাভুক্ত সমস্ত মডেল একই মিলে যাওয়া পিস্টন/রড/সিল আর্কিটেকচার শেয়ার করে।
আপনার মডেল খুঁজে পাচ্ছেন না? OEM অঙ্কন নম্বর বা একটি শারীরিক নমুনা পাঠান। Raydafon বিপরীত প্রকৌশলী, একটি নমুনা তৈরি করে এবং একই অঙ্কনে ব্যাচটি উদ্ধৃত করে। বিস্তৃত ফর্কলিফ্ট হাইড্রোলিক সিলিন্ডার পরিসরের জন্য, দেখুনফর্কলিফ্ট হাইড্রোলিক সিলিন্ডারবিভাগ
টিল্ট সিলিন্ডার পিস্টনকে একটি পারস্পরিক গতিতে ঠেলে দেয় যা মাস্টকে সামনে এবং পিছনে কাত করতে চালিত করে। হাইড্রোলিক তেল সিলিন্ডার বেসে দুটি পোর্টের একটি দিয়ে প্রবেশ করে; পিস্টন রড প্রসারিত করে এবং মাস্তুলটিকে সামনের দিকে ঠেলে দেয়, অথবা মাস্তুলটিকে প্রত্যাহার করে এবং পিছনে টানে। অন্যান্য হাইড্রোলিক উপাদানগুলির থেকে আলাদা, এই সিলিন্ডারটি উভয় দিকেই মসৃণভাবে চলে কারণ বোর এবং রডের পৃষ্ঠগুলি সিল সেটের সাথে মিলে যায়৷
ভারী বা অনিয়মিত কার্গোতে, অপারেটর উত্তোলনের আগে লোড সমতল করতে টিল্ট ফাংশন ব্যবহার করে। সঠিক কোণ নিয়ন্ত্রণ যা লোডকে স্থানান্তরিত হতে বাধা দেয় এবং ট্রাককে স্থিতিশীল রাখে। Raydafon 7-14 MPa কাজের চাপের অধীনে টিল্ট সিলিন্ডার পরীক্ষা করে যে প্রতিক্রিয়া সম্পূর্ণ লোডের মধ্যে মসৃণ থাকে তা নিশ্চিত করতে।
মিলে যাওয়া পিস্টন, রড এবং সিল সেট চাপ 7-14 MPa এ স্থিতিশীল রাখে। ভারী লোডের অধীনে বা দীর্ঘ কাজের শিফটের সময় কোন ওঠানামা নেই।
কম তেল ফুটো এবং কম পরিধান সহ পরিধান-প্রতিরোধী যৌগ থেকে সীল তৈরি করা হয়। ধুলোময় গুদাম বা আর্দ্র পরিবেশে নির্ভরযোগ্য।
স্ক্রু ফিক্সেশন এবং ধরে রাখা রিং সংযোগ কয়েক মিনিটের মধ্যে তেল সীল প্রতিস্থাপনের অনুমতি দেয়। ট্রাক থেকে সম্পূর্ণ মাস্ট অপসারণ করার প্রয়োজন নেই।
বোর Φ60 থেকে Φ100, রড Φ25 থেকে Φ40, স্ট্রোক 32 থেকে 193 মিমি। কাস্টম টুলিং অর্ডার ছাড়াই বেশিরভাগ 1.5-18 টন ফর্কলিফ্ট অ্যাপ্লিকেশন কভার করে।
একটি ফর্কলিফ্ট ব্র্যান্ড এবং মডেল, বা একটি অঙ্কন নম্বর পাঠান। Raydafon বিপরীত প্রকৌশলী, নমুনা এবং একই অঙ্কন একটি কাস্টম ব্যাচ উদ্ধৃতি.
Raydafon এর নিজস্ব প্ল্যান্টে উত্পাদিত। গ্রাহকরা প্রস্তুতকারকের সাথে লেনদেন করে, ব্যবসায়ী নয়। দ্রুত বিক্রয়োত্তর প্রতিক্রিয়া এবং স্থিতিশীল ব্যাচের গুণমান।
কন্টেইনার লোডিং, প্যালেট পিকিং এবং শেল্ফ স্থানান্তর যেখানে অপারেটরকে উত্তোলনের আগে লোড সমতল করতে হবে। সঠিক কোণ নিয়ন্ত্রণ কার্গো স্থানান্তর প্রতিরোধ করে।
ভারী বা অনিয়মিত শিল্প লোড যেখানে লিফ্ট চক্রের সময় লোডের ভারসাম্য বজায় রাখতে ফর্কলিফ্টকে মাস্টকে সামনে বা পিছনে কাত করতে হয়।
ক্রমাগত ভারী-শুল্ক চক্র পরিবেশ যেখানে টিল্ট সিলিন্ডার প্রতি শিফটে হাজার হাজার চক্র কাজ করে। মিলিত সীল এবং কম পরিধান এটি ফুটো ছাড়া চলমান রাখা.
ফর্কলিফ্ট ডিলার এবং আফটারমার্কেট সরবরাহকারী যাদের 1.5-18 টন ট্রাকের জন্য একটি নির্ভরযোগ্য OEM-সমতুল্য টিল্ট সিলিন্ডার প্রয়োজন। গুদাম স্টক এবং কাস্টম উত্পাদন উভয় উপলব্ধ.
ফর্কলিফ্ট ব্র্যান্ড এবং মডেল, টনেজ, প্রয়োজনীয় বোর/রড/স্ট্রোক, পোর্টের আকার, পরিমাণ এবং গন্তব্য পোর্ট পাঠান।
Raydafon নিশ্চিত করে যে একটি আদর্শ মডেল (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) ফিট হয় কিনা, বা যদি একটি কাস্টম বিল্ড প্রয়োজন হয়।
কাস্টম বিল্ডের জন্য, Raydafon রিভার্স-ইঞ্জিনীয়ার করে OEM অংশ, একটি নমুনা তৈরি করে এবং ক্রেতার সাথে বোর, স্ট্রোক, ইনস্টলেশনের দূরত্ব এবং পোর্টের মাত্রা নিশ্চিত করে।
উচ্চ-শক্তি ইস্পাত সিলিন্ডার শরীরের সহনশীলতা honed হয়. পিস্টন রড স্থল এবং পরিধান প্রতিরোধের জন্য হার্ড ক্রোম ধাতুপট্টাবৃত।
পিস্টন, সিল, গাইড বুশ এবং ক্লিভিস একত্রিত হয়। সিলিন্ডার রেট করা চাপে ফুটো এবং মসৃণ স্ট্রোকের জন্য চাপ-পরীক্ষিত হয়।
সিলিন্ডারগুলি কাঠের ক্ষেত্রে অ্যান্টি-রাস্ট তেল এবং প্রতিরক্ষামূলক শেষ ক্যাপ দিয়ে প্যাক করা হয়। প্যাকিং তালিকা, চালান এবং পরিদর্শন রিপোর্ট সহ সমুদ্র, বায়ু বা এক্সপ্রেস দ্বারা পাঠানো হয়।
সিলিন্ডার বডি এবং রড ম্যাটেরিয়াল সার্টিফিকেট, সীল যৌগ ডেটা শীট প্রতিটি চালানের সাথে সরবরাহ করা হয়।
প্রতিটি সিলিন্ডারের চাপ-প্যাকিংয়ের আগে রেট করা চাপে পরীক্ষা করা হয়। ফুটো, স্ট্রোক মসৃণতা এবং পোর্ট ফিটিং রেকর্ড করা হয়।
বোর, রড, স্ট্রোক, ইনস্টলেশনের দূরত্ব এবং পোর্টের মাত্রা অর্ডারকৃত স্পেসিফিকেশন বা গ্রাহক অঙ্কনের বিরুদ্ধে রেকর্ড করা হয়েছে।
বিরোধী জং তেল এবং প্রতিরক্ষামূলক শেষ ক্যাপ সঙ্গে কাঠের কেস. বড় সিলিন্ডার ব্যাচ প্যালেটাইজড এবং সামুদ্রিক মালবাহী জন্য strapped.
মোবাইল যন্ত্রপাতির জন্য হাইড্রোলিক সিলিন্ডারের সম্পূর্ণ পরিসর।
ফর্কলিফ্ট হাইড্রোলিক সিস্টেমের জন্য টিল্ট, লিফট এবং স্টিয়ারিং সিলিন্ডার।
একই 1.5-18 টন ফর্কলিফ্ট পরিসরের জন্য উল্লম্ব লিফট ফাংশন সিলিন্ডার।
ফর্কলিফ্ট এবং মোবাইল সরঞ্জামের জন্য স্টিয়ারিং সার্কিট সিলিন্ডার।
একটি ভিন্ন সিলিন্ডার বা ট্রান্সমিশন উপাদান খুঁজছেন? সম্পূর্ণ ব্রাউজ করুনRaydafon পণ্য ক্যাটালগহাইড্রোলিক সিলিন্ডার, নির্ভুল গিয়ার, গিয়ারবক্স এবং পিটিও শ্যাফ্টের জন্য।
একটি ফর্কলিফ্ট টিল্ট সিলিন্ডার হল একটি হাইড্রোলিক সিলিন্ডার যা মাস্ট এবং কাঁটাগুলির সামনের দিকে এবং পিছনের দিকের কাতকে নিয়ন্ত্রণ করে। এটি লিফট সিলিন্ডার এবং স্টিয়ারিং সিলিন্ডারের পাশাপাশি ফর্কলিফ্ট হাইড্রোলিক সিস্টেমের মূল উপাদানগুলির মধ্যে একটি। যখন অপারেটর টিল্ট লিভারটি সরায়, তখন সিলিন্ডার প্রসারিত বা প্রত্যাহার করে, যা মাস্টটিকে তার নীচের পিভটটি ঘোরায় এবং কাঁটা কোণ পরিবর্তন করে।
Raydafon 1.5-টন থেকে 18-টন ফর্কলিফ্টের জন্য ফর্কলিফ্ট টিল্ট সিলিন্ডার তৈরি করে। স্ট্যান্ডার্ড মডেলগুলি Φ60 মিমি থেকে Φ100 মিমি, রড ব্যাস Φ25 মিমি থেকে Φ40 মিমি এবং স্ট্রোক 32 মিমি থেকে 193 মিমি পর্যন্ত বোর ব্যাস কভার করে। কাস্টম বোর এবং স্ট্রোক OEM ফর্কলিফ্ট ব্র্যান্ডের জন্য উপলব্ধ।
S16N450-600000-001Z এবং RTE35M300-600000-500-এর মতো নির্দিষ্ট মডেলগুলিতে সর্বোচ্চ চাপের ক্ষমতা 18.1 MPa-তে পরীক্ষিত সহ স্ট্যান্ডার্ড মডেল পরিসর জুড়ে 7-14 MPa কাজের চাপের জন্য সিলিন্ডারটি রেট করা হয়েছে।
সিলিন্ডার হাউজিং এবং পিস্টন রড উচ্চ-শক্তি ইস্পাত থেকে তৈরি করা হয়। সিল সেটের মধ্যে রয়েছে একটি ডাস্ট ওয়াইপার, ইউ-রিং, রড সীল, হোল সিল, ব্যাক-রিং, ও-রিং, পরিধান-রিং এবং ডু বুশ। সীল পরিধান-প্রতিরোধী যৌগ ব্যবহার করে, যা কম তেল ফুটো এবং ধুলোময় গুদাম বা আর্দ্র পরিবেশে কম পরিধান দেয়।
সিলিন্ডারটি স্ক্রু ফিক্সেশন এবং একটি ধরে রাখা রিং সংযোগ ব্যবহার করে। রক্ষণাবেক্ষণ কর্মীরা তেল সীল প্রতিস্থাপন করতে পারেন বা স্ক্রুগুলি খুলে এবং ধরে রাখা রিংটি সরিয়ে সিলিন্ডারের সমস্যা সমাধান করতে পারেন। ফর্কলিফ্ট থেকে সম্পূর্ণ মাস্তুল অপসারণ ছাড়া এটি কয়েক মিনিটের মধ্যে করা যেতে পারে।
হ্যাঁ। Raydafon একটি গ্রাহক অঙ্কন বা বিদ্যমান নমুনার বিরুদ্ধে OEM উত্পাদন সমর্থন করে। ফর্কলিফ্ট ব্র্যান্ড এবং মডেল, বোরের ব্যাস, রডের ব্যাস, স্ট্রোক, ইনস্টলেশনের দূরত্ব, পোর্টের আকার এবং পরিমাণ পাঠান এবং Raydafon একটি কাস্টম টিল্ট সিলিন্ডার উদ্ধৃত করবে।
MOQ হল প্রতি মডেল 50 ইউনিট। মডেল জটিলতা এবং অর্ডার পরিমাণের উপর নির্ভর করে আমানত এবং অঙ্কন অনুমোদনের 25-35 দিন পর বাল্ক লিড টাইম।
আপনার ফর্কলিফ্ট মডেল এবং টনেজ, প্রয়োজনীয় বোরের ব্যাস, রড ব্যাস, স্ট্রোক, ইনস্টলেশন দূরত্ব, পোর্টের আকার, পরিমাণ এবং গন্তব্য পোর্ট পাঠান। Raydafon একটি FOB Ningbo উদ্ধৃতি, লিড টাইম এবং প্যাকিং বিশদ সহ উত্তর দেবে।
আপনার ফর্কলিফ্ট মডেল এবং টনেজ, বোর/স্ট্রোকের প্রয়োজনীয়তা, পোর্টের আকার এবং অর্ডারের পরিমাণ পাঠান। Raydafon মডেলটি নিশ্চিত করবে বা একটি কাস্টম বিল্ড ডিজাইন করবে, তারপর লিড টাইম এবং প্যাকিং বিশদ সহ একটি FOB নিংবো উদ্ধৃতি অফার করবে।
