ডিস্ক মাওয়ার 1340 এর জন্য স্লিপ ক্লাচ PTO শ্যাফ্ট
  • ডিস্ক মাওয়ার 1340 এর জন্য স্লিপ ক্লাচ PTO শ্যাফ্টডিস্ক মাওয়ার 1340 এর জন্য স্লিপ ক্লাচ PTO শ্যাফ্ট
  • ডিস্ক মাওয়ার 1340 এর জন্য স্লিপ ক্লাচ PTO শ্যাফ্টডিস্ক মাওয়ার 1340 এর জন্য স্লিপ ক্লাচ PTO শ্যাফ্ট

ডিস্ক মাওয়ার 1340 এর জন্য স্লিপ ক্লাচ PTO শ্যাফ্ট

ডিস্ক মাওয়ার 1340 / হেস্টন 1340 এবং 1345 এর জন্য পাইকারি প্রতিস্থাপন স্লিপ ক্লাচ PTO শ্যাফ্ট। 55N ডাবল সিভি অ্যাসেম্বলি ট্র্যাক্টরের পাশে একটি 80-ডিগ্রি সিভি জয়েন্ট এবং ডিস্কবাইনের পাশে একটি 50-ডিগ্রি সিভি জয়েন্ট প্রতিস্থাপন করে। ট্রাক্টর সংযোগ সাধারণত 1.375-21 হয়; ইমপ্লিমেন্ট কানেকশন হল 1.50" রাউন্ড ক্ল্যাম্প; নির্মাণ 1-3/8" 6-স্পলাইন শেষ ব্যবহার করে। ডাবল-প্লেট ঘর্ষণ ক্লাচ 2,800 N·m স্লিপ টর্ক এ সেট করা হয় এবং ওভারলোডের পরে পুনরায় যুক্ত হয়। পার্ট নম্বর 14656849, 82-14656849 এবং 83-14656849 সম্পূর্ণ সমাবেশ, অর্ধেক এবং ট্রাক্টর অর্ধেক বাস্তবায়নের জন্য তালিকাভুক্ত করা হয়েছে। সামঞ্জস্যের মধ্যে রয়েছে Hesston 1340/1345, CaseIH 8312, Massey Ferguson PTD 12 এবং New Idea 5512 নির্বাচন করুন৷ অংশ নম্বর এবং সংযোগের আকার নিশ্চিত হওয়ার পরে প্রতি অর্ডারে MOQ, কাস্টমাইজেশন এবং লিড টাইম উদ্ধৃত করা হয়৷

পাইকারি OEM প্রতিস্থাপন · ডিস্ক মাওয়ার ড্রাইভলাইন

ডিস্ক মাওয়ার 1340-এর জন্য পাইকারি স্লিপ ক্লাচ পিটিও শ্যাফ্ট — হেস্টন 1340/1345 এবং সামঞ্জস্যপূর্ণ ডিস্ক মাওয়ারের জন্য নির্দিষ্টকরণ, MOQ, কাস্টমাইজেশন এবং লিড টাইম

এটি ডিস্ক মাওয়ার 1340 এবং হেস্টন 1340/1345 গ্রুপের জন্য একটি প্রতিস্থাপন স্লিপ ক্লাচ PTO শ্যাফ্ট। পাতা তৈরি করা হয় তিনটি চেকের চারপাশে যা নির্ধারণ করে শ্যাফ্ট ফিট কিনা: প্রতিটি পাশে সিভি জয়েন্ট কোণ, ট্র্যাক্টর এবং সংযোগের আকার প্রয়োগ করে, এবং স্লিপ টর্ক যা ডিস্কবাইন গিয়ারবক্সকে রক্ষা করে। সম্পূর্ণ জন্য অংশ সংখ্যা সমাবেশ, ইমপ্লিমেন্টের অর্ধেক এবং ট্রাক্টরের অর্ধেক নীচে তালিকাভুক্ত করা হয়েছে যাতে আপনি আগে বিদ্যমান ইউনিটের সাথে মেলাতে পারেন একটি উদ্ধৃতি অনুরোধ।

পাইকারি উদ্ধৃতিঅর্ডার প্রতি
MOQআদেশ প্রতি উদ্ধৃত
কাস্টমাইজেশনঅঙ্কন-ভিত্তিক
সীসা সময়আদেশ প্রতি উদ্ধৃত

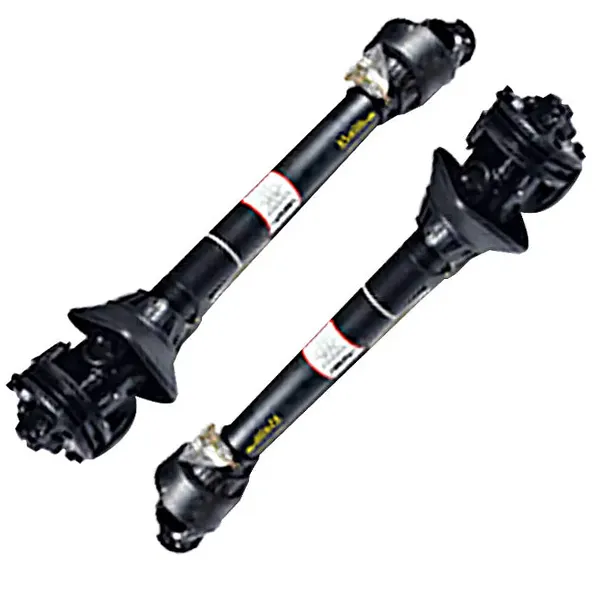

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
স্লিপ ক্লাচ সহ সম্পূর্ণ 55N ডাবল সিভি সমাবেশ — ট্র্যাক্টর সাইড 80-ডিগ্রি সিভি, ডিস্কবাইন সাইড 50-ডিগ্রি সিভি।

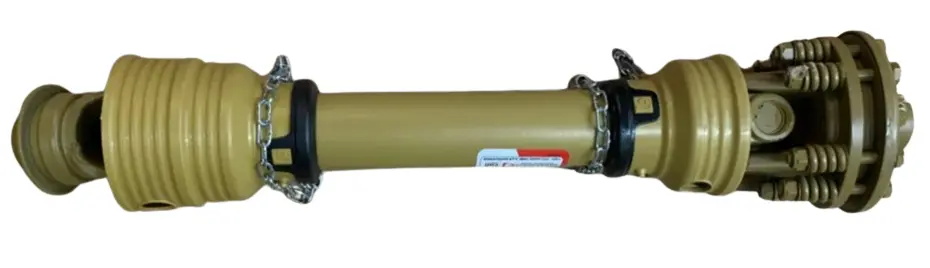

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
ক্লাচ এবং জোয়ালের বিস্তারিত — ডাবল-প্লেট ঘর্ষণ ক্লাচ এবং 1-3/8 ইঞ্চি 6-স্পলাইন শেষ।
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV জয়েন্ট অ্যাঙ্গেল রেফারেন্স — 80-ডিগ্রি ট্র্যাক্টর সাইড এবং 50-ডিগ্রি ডিস্কবাইন সাইড।

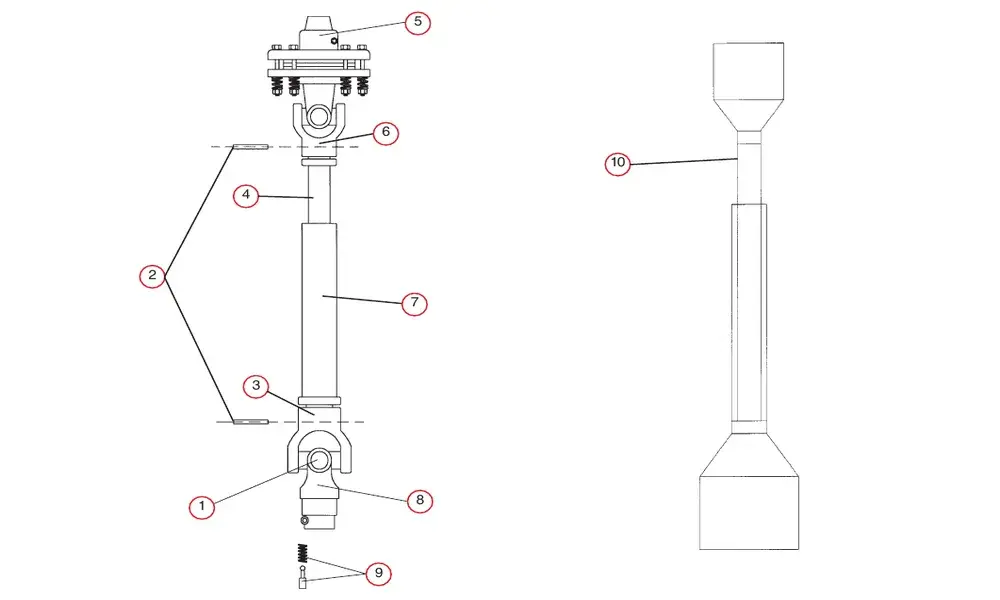

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
বিস্ফোরিত অংশের দৃশ্য — ক্রস কিট, টিউব জোক, স্লিপ ক্লাচ সমাবেশ এবং নিরাপত্তা ঢাল।
  • হেস্টন1340/1345
  • কেসআইএইচ8312 নির্বাচন করুন
  • ম্যাসি ফার্গুসনPTD 12
  • নতুন আইডিয়া 5512
  • 55Nডাবল সিভি
  • 2,800 N·mস্লিপ টর্ক

ড্রাইভলাইন এবং ক্লাচ

মূল সরঞ্জাম রেফারেন্স
55N
ট্র্যাক্টর-সাইড সিভি কোণ
80 ডিগ্রী
ডিস্কবাইন-সাইড সিভি কোণ
50 ডিগ্রী
ইনপুট খাদ
সাধারণত 1.50" রাউন্ড
ট্রাক্টর/ইমপ্লিমেন্ট শেষ
1-3/8" 6-স্পলাইন
14656849 এ ট্রাক্টর সংযোগ
1.375-21
সংযোগ বাস্তবায়ন
1.5" আরডি ক্ল্যাম্প
স্লিপ ক্লাচ টাইপ
ডাবল প্লেট ঘর্ষণ
স্লিপ টর্ক
2,800 N·m
ওভারলোডে পাওয়ার কাটা বন্ধ
0.3 সেকেন্ডের মধ্যে
স্লিপ পরে স্ব-রিসেট
30 সেকেন্ডের মধ্যে

নির্মাণ এবং সুরক্ষা

খাদ উপাদান
40Cr খাদ ইস্পাত
পৃষ্ঠ চিকিত্সা
ড্যাক্রোমেট অ্যান্টি-রাস্ট
লবণ স্প্রে প্রতিরোধের
1,000 ঘন্টা ছাড়িয়ে গেছে
সিল ব্যবস্থা
তিন-ঠোঁটের কঙ্কাল তেল সীল + চৌম্বকীয় চিপ অপসারণ রিং
ধুলো সুরক্ষা
সম্পূর্ণরূপে আবদ্ধ ধুলো আবরণ
দূষণ রেফারেন্স
ISO 4406 18/16 বালি, ধুলো এবং শিশির মধ্যে 500 ঘন্টা পরে
ব্লেড গতির রেফারেন্স
1,800–2,200 rpm
স্যাঁতসেঁতে
হাইড্রোলিক ড্যাম্পিং + স্প্রিং প্রিলোড
পরিধান ইঙ্গিত
ভিজ্যুয়াল পরিধান সূচক রিং
জ্বালানী খরচ রেফারেন্স
সরবরাহকৃত উপাদানে 12% হ্রাস

পার্ট নম্বর টেবিল — সম্পূর্ণ সমাবেশ এবং অর্ধেক

55N ডাবল সিভি সমাবেশ এবং অর্ধ-শ্যাফ্ট অংশ সংখ্যা
পার্ট নম্বর ট্রাক্টর বাস্তবায়ন করুন বর্ণনা
14656849 1.375-21 1.5" আরডি ক্ল্যাম্প 55N 80x50 ডাবল সিভি
82-14656849 কোনটি 1.5" আরডি ক্ল্যাম্প 55N 50 ডিগ্রি সিভি অর্ধেক (বাস্তবায়ন)
83-14656849 1.375-21 কোনটি 55N 80 ডিগ্রি সিভি অর্ধেক (ট্রাক্টর)

উভয় অর্ধেক প্রতিস্থাপন করা হলে অর্ডার করার জন্য সম্পূর্ণ সমাবেশ হল অংশ সংখ্যা। ট্রাক্টর অর্ধেক হলেই বা ইমপ্লিমেন্টের অর্ধেকটি পরিধান করা হয়, অর্ধ-খাদ নম্বরটি মেলে এক। দুটি অর্ধেক আলাদাভাবে তালিকাভুক্ত করা হয়েছে কারণ ট্র্যাক্টর সাইড এবং ডিস্কবাইন সাইডের মধ্যে সিভি কোণ আলাদা। অন্যান্য ডিস্ক মাওয়ার অ্যাপ্লিকেশনের জন্য, দেখুনDiscbines জন্য PTO খাদবিভাগ

পণ্যের অংশ - পরিষেবা প্রতিস্থাপনের জন্য রেফারেন্স নম্বর

রেফারেন্স নম্বর এবং অংশ-সংখ্যা কলাম দ্বারা পরিষেবা অংশ
রেফ. না. অংশের নাম 147129 147134 147248
1 ক্রস কিট 170015 170020 170020
2 রোল পিন 170120 170120 170120
3 মহিলা টিউব শেষ জোয়াল 151050 151070 151070
4 ভিতরের টিউব 151090 151092 151092
5 স্লিপ ক্লাচ সমাবেশ — — —
6 পুরুষ টিউব শেষ জোয়াল 151045 151065 151065
7 বাইরের টিউব 151091 151093 151093
8 ট্র্যাক্টর শেষ জোয়াল 151035 151055 151055
9 দ্রুত সংযোগ বিচ্ছিন্ন পিন 170110 170110 170110
10 নিরাপত্তা শিল্ড 124310 124315 124315
10 নিরাপত্তা শিল্ড ইউরোকার্ডান 124311 124316 124316

অংশ টেবিল পৃথক উপাদানের পরিষেবা প্রতিস্থাপন জন্য. একটি সম্পূর্ণ প্রতিস্থাপন শ্যাফ্ট অর্ডার করার সময়, পূর্ববর্তী টেবিলে সমাবেশ অংশ সংখ্যা ব্যবহার করুন। বিস্তৃতPTO খাদ পরিসীমাঅন্যান্য কৃষি ড্রাইভলাইন তালিকাভুক্ত করে বিভাগ

ক্লাচ আচরণ — 2,800 N·m সেটিং কী রক্ষা করে

স্বাভাবিক কাটার সময়

ক্লাচ অবস্থা
নিযুক্ত
ঘূর্ণন সঁচারক বল প্রেরিত
2,800 N·m পর্যন্ত
ব্লেড গতির রেফারেন্স
1,800–2,200 rpm
স্যাঁতসেঁতে
হাইড্রোলিক + স্প্রিং প্রিলোড

ডাবল-প্লেট ঘর্ষণ ক্লাচ নিযুক্ত থাকে যখন ডিস্ক ঘষার যন্ত্রটি স্বাভাবিকভাবে কাটতে থাকে। জলবাহী স্যাঁতসেঁতে এবং স্প্রিং প্রিলোড বিন্যাসটি ব্লেডের গতি স্থিতিশীল রাখার উদ্দেশ্যে করা হয় যখন ঢালে এবং ভেজা প্রতিরোধের ওঠানামা হয় স্থল

ঘাসের যন্ত্র যখন পাথর বা শিকড়ে আঘাত করে

ক্লাচ অবস্থা
স্লিপ
পাওয়ার কাটা বন্ধ
0.3 সেকেন্ডের মধ্যে
রিসেট করুন
30 সেকেন্ডের মধ্যে স্ব-রিসেটিং
চেক পরেন
ভিজ্যুয়াল পরিধান সূচক রিং

স্লিপ ক্লাচ হল সেই অংশ যা ডিস্কবাইন গিয়ারবক্সের পরিবর্তে শক নেয়। স্ব-রিসেটিং বসন্ত প্রতিবন্ধকতা পরিষ্কার হওয়ার পরে সিস্টেমটি সংক্রমণ পুনরুদ্ধার করে এবং পরিধান নির্দেশক রিংটি একটি ভিজ্যুয়াল রেফারেন্স দেয় যখন ক্লাচ প্লেট মনোযোগ প্রয়োজন.

2,800 N·m স্লিপ টর্ক হল সরবরাহকৃত পণ্য সামগ্রীতে বর্ণিত চিত্র। এর বিরুদ্ধে সেটিং নিশ্চিত করুন অর্ডার করার আগে ডিস্ক মাওয়ার মডেল এবং ট্র্যাক্টর পিটিও। ম্যাচিং ইমপ্লিমেন্ট ড্রাইভলাইনের জন্য, দেখুননিউ হল্যান্ড discbines জন্য PTO খাদডিস্কবাইন-সাইড কনফিগারেশনের জন্য একটি ক্রস-রেফারেন্স হিসাবে পৃষ্ঠা।

আপনি একটি উদ্ধৃতি অনুরোধ করার আগে

  1. ঘাসের যন্ত্রের মডেল এবং বিদ্যমান অংশ নম্বর নিশ্চিত করুন

    Disc Mower 1340, Hesston 1340/1345, CaseIH 8312 নির্বাচন করুন, Massey Ferguson PTD 12 এবং New Idea 5512 হল সরবরাহকৃত উপাদানের সামঞ্জস্যপূর্ণ রেফারেন্স। বিদ্যমান শ্যাফ্ট অংশ নম্বর প্রতিস্থাপন নিশ্চিত করার দ্রুততম উপায়।

  2. ট্রাক্টর PTO স্প্লাইন নিশ্চিত করুন

    সম্পূর্ণ সমাবেশ 14656849 একটি 1.375-21 ট্র্যাক্টর সংযোগের সাথে তালিকাভুক্ত। যদি ট্র্যাক্টর একটি ভিন্ন PTO স্টাব ব্যবহার করে, তাহলে 83-14656849 বা সমতুল্য ব্যবহার করে ট্র্যাক্টরের অর্ধেক আলাদাভাবে নিশ্চিত করুন।

  3. বাস্তবায়ন সংযোগ নিশ্চিত করুন

    ইমপ্লিমেন্ট সাইডটি সম্পূর্ণ অ্যাসেম্বলিতে এবং ইমপ্লিমেন্ট অর্ধেক 82-14656849 এ 1.5" RD ক্ল্যাম্প হিসাবে তালিকাভুক্ত করা হয়েছে৷ যদি ডিস্কবাইন ইনপুট একটি ভিন্ন ক্ল্যাম্প বা জোয়াল ব্যবহার করে, অর্ডার করার আগে ইমপ্লিমেন্ট অর্ধেকটি নিশ্চিত করুন৷

  4. স্লিপ টর্ক এবং ক্লাচ অবস্থা নিশ্চিত করুন

    সরবরাহকৃত উপাদানে ক্লাচটি 2,800 N·m এ সেট করা হয়েছে। যদি বিদ্যমান ক্লাচ সামঞ্জস্য করা হয় বা মাওয়ারটি একটি ভিন্ন গিয়ারবক্স চালায়, প্রতিস্থাপনের উদ্ধৃতি দেওয়ার আগে মাওয়ার ম্যানুয়ালের বিপরীতে স্লিপ সেটিং নিশ্চিত করুন।

MOQ, কাস্টমাইজেশন এবং লিড টাইম অর্ডার প্রতি উদ্ধৃত করা হয় কারণ তারা অর্ডারটি সম্পূর্ণ কিনা তার উপর নির্ভর করে সমাবেশ বা অর্ধ-শ্যাফ্ট, এবং সংযোগের আকারগুলি মানক অংশ সংখ্যার সাথে মেলে কিনা। এই পৃষ্ঠায় কিছুই নেই একটি নির্দিষ্ট MOQ বা লিড টাইমে প্রতিশ্রুতি দেয় যা একটি ভিন্ন কনফিগারেশনের জন্য ধরে না। একটি সম্পর্কিত ড্রাইভলাইনের জন্য বিভাগ, দেখুনফিড mixers জন্য PTO খাদপরিসীমা

মাওয়ার মডেল এবং বিদ্যমান অংশ নম্বর পাঠান

ডিস্ক মাওয়ার মডেল, বিদ্যমান শ্যাফ্ট পার্ট নম্বর এবং ট্র্যাক্টর পিটিও স্প্লাইন পাঠান। আমরা কিনা নিশ্চিত করব সম্পূর্ণ সমাবেশ 14656849, ইমপ্লিমেন্ট অর্ধেক 82-14656849 বা ট্রাক্টর অর্ধেক 83-14656849 সঠিক ম্যাচ করুন, এবং সেই কনফিগারেশনের জন্য MOQ এবং লিড টাইম সহ একটি উদ্ধৃতি ইস্যু করুন।
