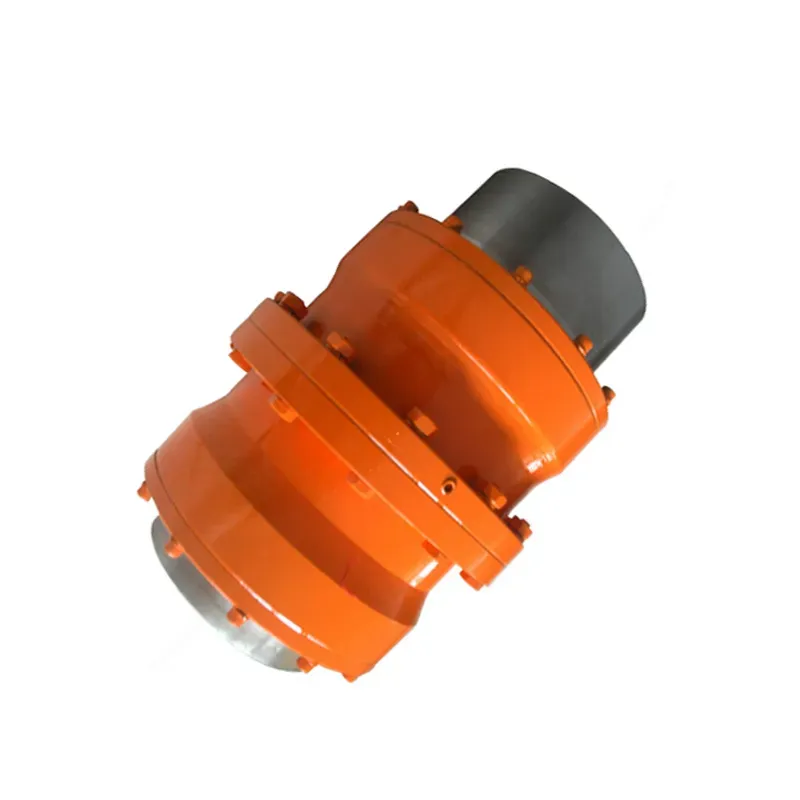

GIGL ড্রাম শেপ গিয়ার কাপলিং এর প্রতিস্থাপন

হেভি-ডিউটি ​​ইন্ডাস্ট্রিয়াল ট্রান্সমিশনের জন্য GIGL ড্রাম শেপ গিয়ার কাপলিং

যদি আপনার ভারী যন্ত্রপাতি — স্টিল মিল রোলিং স্ট্যান্ড, সিমেন্ট প্ল্যান্ট ক্রাশার, বা মাইনিং কনভেয়র — এমন একটি কাপলিং প্রয়োজন যা উচ্চ টর্ক থেকে পিছিয়ে যাবে না, Raydafon এর প্রতিস্থাপনGIGL ড্রাম শেপ গিয়ার কাপলিংযে সঠিক কাজের জন্য নির্মিত হয়.

ড্রাম-আকৃতির দাঁত বাস্তব-বিশ্ব ব্যবহারের জন্য নির্মিত

কি এই তোলেড্রাম গিয়ার কাপলিংদাঁড়ানো? ড্রাম আকৃতির দাঁত। তারা শুধু ক্ষমতা হস্তান্তর করে না - তারা বাস্তব বিশ্বের ব্যবহারের জগাখিচুড়ি পরিচালনা করে। সর্বোচ্চ ঘূর্ণন সঁচারক বল 2000 kN·m ছুঁয়েছে, বোরের আকার 50 মিমি থেকে 400 মিমি পর্যন্ত, এবং এটি 1.5 ডিগ্রি পর্যন্ত কৌণিক মিসলাইনমেন্ট নেয়। তার উপরে, এটি অক্ষীয় এবং রেডিয়াল পরিবর্তনের জন্য ক্ষতিপূরণ দেয় যা সাধারণ কাপলিংগুলি দ্রুত পরিধান করে।

42CrMo স্টিল প্রিসিশন-গ্রাউন্ড ইনভোলুট দাঁত সহ

Raydafon এটিকে 42CrMo উচ্চ-শক্তির ইস্পাত থেকে তৈরি করে, তারপরে অবিচ্ছিন্ন গিয়ারের দাঁতগুলিকে নির্ভুলভাবে পিষে দেয় — যাতে শক্তি মসৃণভাবে প্রবাহিত হয় এবং পরিধান কম থাকে। এটা খুঁজছেন ক্রেতাদের জন্য একটি প্রধান জিনিসশিল্প অ্যাপ্লিকেশনের জন্য উচ্চ-টর্ক গিয়ার কাপলিং; এমনকি মেশিনগুলিকে জোরে ধাক্কা দিলেও এটি চলতে থাকে।

ISO 9001 প্রত্যয়িত এবং রক্ষণাবেক্ষণ-বান্ধব

এই কাপলিংটি কেবল কঠিন নয় - এটি রক্ষণাবেক্ষণের জন্যও স্মার্ট। এটি ISO 9001 প্রত্যয়িত। গিয়ার জালটি লুব্রিকেটেড, যা কম্পনকে হ্রাস করে এবং পরিষেবা জীবনকে প্রসারিত করে, এমনকি ধুলোময় খনি বা ঝাঁঝালো সিমেন্ট প্ল্যান্টেও। এর কমপ্যাক্ট কাঠামোর অর্থ হল এটি রোলিং মিল বা কনভেয়র ড্রাইভে ইনস্টল করা একটি বড় প্রকল্পে পরিণত হয় না। এই কারণেই এটি একটি হিসাবে একটি শীর্ষ বাছাইটেকসই ড্রাম গিয়ার কাপলিংএবং খনির সরঞ্জামগুলির জন্য কাস্টম গিয়ার কাপলিংগুলির জন্য একটি পছন্দসই পছন্দ — আকার এবং পৃষ্ঠের চিকিত্সাগুলি আপনার সেটআপ অনুসারে তৈরি করা যেতে পারে।

চীন থেকে প্রতিযোগিতামূলক কারখানা মূল্য নির্ধারণ

Raydafon-এর কারখানা চীনে, তাই আমরা মূল্যের সাথে ভালো মানের ভারসাম্য বজায় রাখি যা বোধগম্য। আমরা এক-আকার-ফিট-সমস্ত অংশ বিক্রি করি না — আমরা আপনার মেশিনের জন্য সঠিক কাপলিং পেতে আপনার সাথে কাজ করি। কম ডাউনটাইম, ভাল দক্ষতা, এবং একটি কাপলিং যা আপনার ভারী যন্ত্রপাতিকে সচল রাখে।

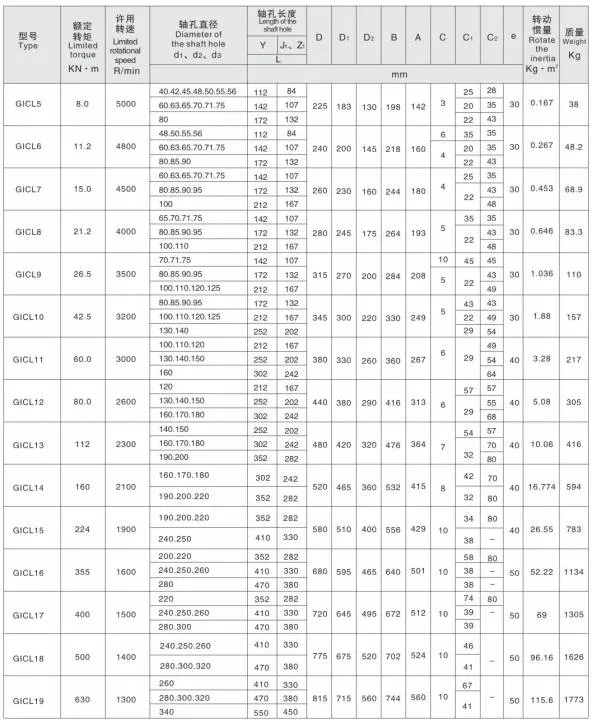

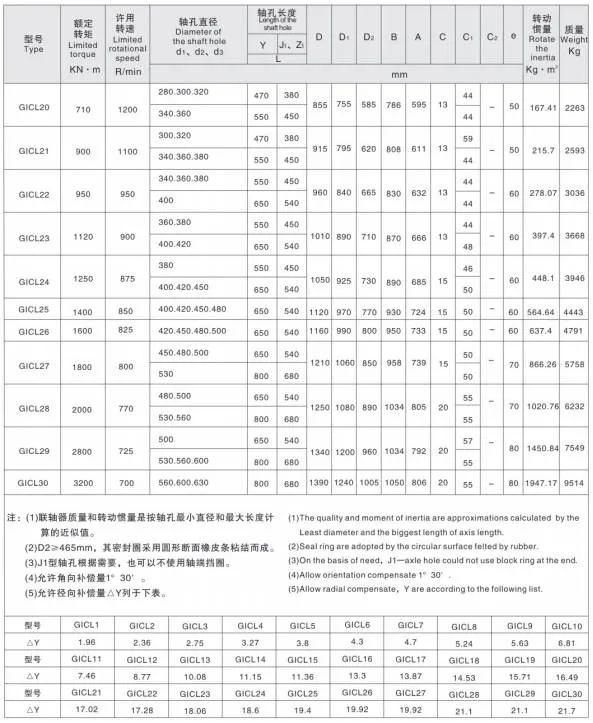

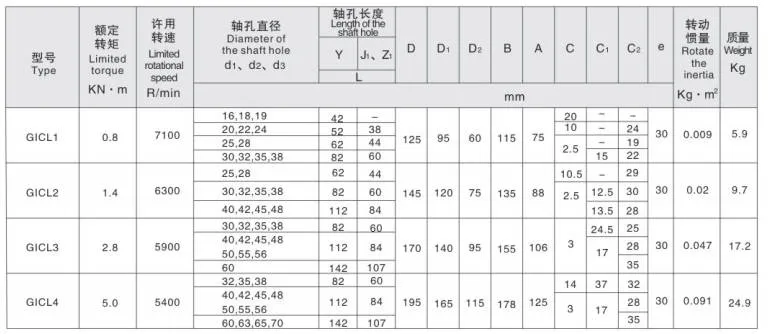

পণ্য স্পেসিফিকেশন

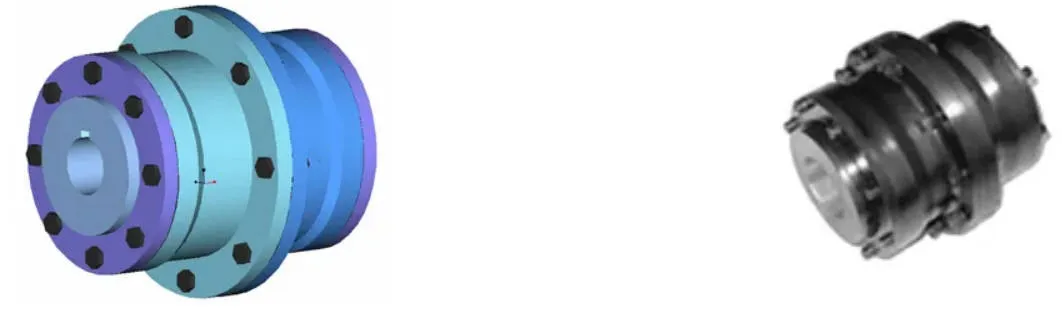

পণ্য বৈশিষ্ট্য

GIGL ড্রাম শেপ গিয়ার কাপলিং হল নমনীয় গিয়ার কাপলিং সিস্টেমে একটি উচ্চ-পারফরম্যান্স বিকল্প, কঠিন শিল্প পরিস্থিতির জন্য তৈরি যেখানে নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন অ-আলোচনাযোগ্য।

স্ট্রেইট-টুথ কাপলিং এর চেয়ে 15-20% বেশি লোড ক্যাপাসিটি

কি এই উন্নত করে তোলেড্রাম আকৃতির গিয়ার কাপলিংএকটি শীর্ষ পছন্দ হল উচ্চ ঘূর্ণন সঁচারক বল ট্রান্সমিশন অক্ষত রেখে কার্যকরভাবে কৌণিক মিসলাইনমেন্ট পরিচালনা করার ক্ষমতা। স্ট্রেইট-টুথ গিয়ার কাপলিং এর সাথে তুলনা করে, জিআইজিএল মডেল একই ভিতরের হাতা বাইরের ব্যাস এবং সর্বাধিক কাপলিং বাইরের ব্যাসের অবস্থার অধীনে লোড সহনশীলতার গড় 15-20% বৃদ্ধি প্রদান করে। এটি উচ্চ-লোড জিআইজিএল অ্যাপ্লিকেশনগুলির জন্য এটিকে একটি গো-টু করে তোলে।

কৌণিক স্থানচ্যুতি 1°30' পর্যন্ত

এর সবচেয়ে বড় সুবিধা হল কৌণিক স্থানচ্যুতি ক্ষতিপূরণ উন্নত করা। যখন রেডিয়াল ডিসপ্লেসমেন্ট শূন্য হয়, তখন সোজা-দাঁত গিয়ার কাপলিং শুধুমাত্র 1° হ্যান্ডেল করে, কিন্তু GIGL ড্রাম শেপ গিয়ার কাপলিং 1°30' পর্যন্ত হয় - একটি 50% উন্নতি। এটি কম গতির জন্য আদর্শ করে তোলে, যেমন ভারী-লোড পরিবেশখনির এবং ধাতুবিদ্যা যন্ত্রপাতি, যেখানে মিসলাইনমেন্ট সহনশীলতা একটি গেম-চেঞ্জার।

অপ্টিমাইজ করা দাঁত পরিচিতি, কম শব্দ, দীর্ঘ রক্ষণাবেক্ষণ অন্তর

ড্রাম-আকৃতির দাঁতের পৃষ্ঠটি অভ্যন্তরীণ এবং বাহ্যিক দাঁতের মধ্যে যোগাযোগ উন্নত করে। কৌণিক স্থানচ্যুতির সময় দাঁতের প্রান্তে এজ স্কুইজিং এবং স্ট্রেস ঘনত্বের মতো সোজা-দাঁত জোড়ার সাধারণ সমস্যাগুলি এটি ঠিক করে। একই সময়ে, এটি ঘর্ষণ এবং পরিধান কমায়, শব্দ কম করে এবং রক্ষণাবেক্ষণের ব্যবধান বাড়ায়। বাইরের দাঁতের হাতার flared আকৃতি রক্ষণাবেক্ষণ দলের জন্য সমাবেশ এবং disassembly সহজ করে তোলে।

99.7% ট্রান্সমিশন দক্ষতা

যখন ট্রান্সমিশন দক্ষতার কথা আসে, GIGL ড্রাম আকৃতির গিয়ার কাপলিং 99.7%-এ পৌঁছায় - একটি সংখ্যা যা শিল্প গিয়ার কাপলিং ব্যবহারের জন্য এর নির্ভরযোগ্যতার কথা বলে, নির্মাণে কনভেয়র সিস্টেম থেকে শুরু করে নির্মাণে ভারী যন্ত্রপাতি। বাইরের দাঁতের হাতা মসৃণ মেশিংয়ের জন্য ড্রাম-আকৃতির দাঁত ব্যবহার করে, ভারী ভার সমর্থন করার জন্য মাঝারি-হার্ড দাঁতের পৃষ্ঠের সাথে উচ্চ-মানের ইস্পাত দিয়ে তৈরি। ঐচ্ছিক দাঁত পৃষ্ঠ শক্ত করা (HRC ≥ 56) স্থায়িত্বকে আরও আপগ্রেড করে। এর লাইটওয়েট ডিজাইন ঘূর্ণায়মান জড়তা কম রাখে — যেখানে গতি এবং নির্ভুলতা গুরুত্বপূর্ণ এমন সরঞ্জামগুলির জন্য আদর্শ।

নির্ভরযোগ্য তৈলাক্তকরণ, সিলিং এবং বিনিময়যোগ্যতা

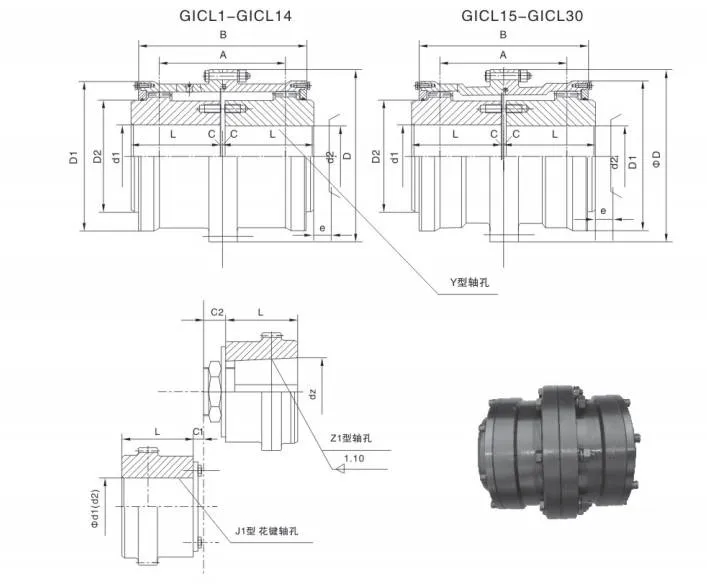

GIGL ড্রাম আকৃতির গিয়ার কাপলিংকে দীর্ঘমেয়াদী ভালভাবে চলতে রাখতে, এটি নির্ভরযোগ্য লুব্রিকেশন স্ট্রাকচার এবং সিল দিয়ে সজ্জিত যা পরিষেবার জীবনকে প্রসারিত করে এবং রক্ষণাবেক্ষণকে সহজ করে। এর প্রতিসম নকশা চমৎকার বিনিময়যোগ্যতা নিশ্চিত করে, তাই অংশগুলি প্রতিস্থাপন করা সহজ। উচ্চ-গতির অপারেশনগুলির জন্য যেখানে পেরিফেরাল গতি 36 m/s অতিক্রম করে, গতিশীল ভারসাম্য কম্পন প্রতিরোধ করে এবং স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে। শ্যাফ্ট হোল কনফিগারেশনগুলি নমনীয়তা প্রদান করে — বিভিন্ন সংযোগের প্রয়োজনের জন্য Y, Z1 এবং J1 প্রকারগুলিকে একত্রিত করে।

ড্রাম শেপ গিয়ার কাপলিং এর সম্পূর্ণ পরিসর

Raydafon, একজন বিশ্বস্তগিয়ার কাপলিং প্রস্তুতকারক, GICL, GIICL, GICLZ, GIICLZ, এবং NGCL ভেরিয়েন্ট সহ GIGL এর বাইরে ড্রাম আকৃতির গিয়ার কাপলিংগুলির একটি সম্পূর্ণ পরিসর তৈরি করে — সমস্ত গুণমানের গ্যারান্টি দেওয়ার জন্য কঠোর শিল্প মান পূরণ করে।

কমপ্যাক্ট, অনমনীয়-নমনীয়, কম রক্ষণাবেক্ষণ

এই অনমনীয়-নমনীয় কাপলিংটি প্রচুর সুবিধা দেয়: কমপ্যাক্ট কাঠামো, ছোট টার্নিং ব্যাসার্ধ, উচ্চ লোড ক্ষমতা, শীর্ষ-স্তরের দক্ষতা, কম শব্দ এবং দীর্ঘ রক্ষণাবেক্ষণ চক্র। এটি বিশেষত ধাতুবিদ্যা (রোলিং মিলস), খনির (ক্রাশার), উত্তোলন এবং পরিবহন (ক্রেন), সেইসাথে পেট্রোলিয়াম, রাসায়নিক এবং সাধারণ যন্ত্রপাতি শ্যাফ্ট ট্রান্সমিশনে কম-গতি, ভারী-শুল্ক অবস্থার জন্য উপযুক্ত।

আবেদন নোট

স্থিতিস্থাপকতা ছাড়াই এর উচ্চ দৃঢ়তা এবং নমনীয়তার কারণে, কম্পন স্যাঁতসেঁতে, বাফারিং বা অত্যন্ত কঠোর শ্যাফ্ট সারিবদ্ধকরণের প্রয়োজন হয় এমন যন্ত্রপাতিগুলির জন্য এটি সুপারিশ করা হয় না — যেমন নির্ভুল সরঞ্জাম যেখানে এমনকি ছোট কম্পনও কর্মক্ষমতা প্রভাবিত করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

GIGL ড্রাম শেপ গিয়ার কাপলিং ভারী শিল্প সেক্টর জুড়ে ব্যাপকভাবে ব্যবহৃত হয় যেখানে উচ্চ টর্ক, মিস্যালাইনমেন্ট সহনশীলতা এবং স্থায়িত্ব গুরুত্বপূর্ণ।

কেন Raydafon থেকে কিনুন

Raydafon একটি চীন ভিত্তিকগিয়ার কাপলিং সরবরাহকারীযান্ত্রিক ট্রান্সমিশন উপাদানগুলিতে এক দশকেরও বেশি অভিজ্ঞতা সহ। আমরা প্রতিযোগিতামূলক কারখানার মূল্যের সাথে ভাল মানের ভারসাম্য বজায় রাখি, এবং আমরা এক-আকার-ফিট-সমস্ত যন্ত্রাংশ বিক্রি করি না — আমরা আপনার মেশিনের সাথে সঠিক সংযোগ মেলাতে আপনার সাথে কাজ করি।

কাস্টম আকার এবং পৃষ্ঠ চিকিত্সা

একটি নির্দিষ্ট বোরের আকার, দাঁতের পৃষ্ঠ শক্ত করা (HRC ≥ 56), বা একটি কাস্টম শ্যাফ্ট হোল কনফিগারেশন প্রয়োজন? আপনার সঠিক সেটআপের সাথে মানানসই করার জন্য আমরা আকার এবং পৃষ্ঠের চিকিত্সা তৈরি করি।

দ্রুত ডেলিভারি এবং প্রযুক্তিগত সহায়তা

স্ট্যান্ডার্ড মডেল দ্রুত পাঠানো হয়, এবং আমাদের প্রকৌশল দল অনুরোধে ইনস্টলেশন এবং কমিশনিং নির্দেশিকা প্রদান করে। কম ডাউনটাইম, ভাল দক্ষতা, এবং একটি কাপলিং যা আপনার ভারী যন্ত্রপাতিকে সচল রাখে।
