কন্টেইনার রিচ স্ট্যাকারের বুমের জন্য একটি মাল্টি-স্টেজ টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার। পাঁচ বা ততোধিক প্রসারিত পর্যায় একটি ছোট বদ্ধ দৈর্ঘ্যকে একটি দীর্ঘ কার্যক্ষম স্ট্রোকে রূপান্তরিত করে, তাই স্প্রেডারটি দীর্ঘ, ভারী একক-মঞ্চের সিলিন্ডার ছাড়াই উচ্চতায় এবং নাগালে সঠিকভাবে অবস্থান করতে পারে। নিংবো, চীনে Raydafon দ্বারা নির্মিত এবং OEM ফিটমেন্ট হিসাবে বা অঙ্কনের প্রতিস্থাপন ইউনিট হিসাবে সরবরাহ করা হয়েছে।
এই সিলিন্ডারটি একটি রিচ স্ট্যাকার বুমের জন্য রৈখিক ড্রাইভ: হাইড্রোলিক চাপ প্রথমে সবচেয়ে বড় পর্যায়ে প্রবেশ করে এবং প্রতিটি পর্যায়ক্রমিক স্তর একটি কমপ্যাক্ট বন্ধ দৈর্ঘ্য থেকে একটি দীর্ঘ, নিয়ন্ত্রিত স্ট্রোক দেওয়ার জন্য ক্রমানুসারে প্রসারিত হয়। সেই টেলিস্কোপিং অ্যাকশনটিই যা বুমকে উত্থিত, প্রসারিত এবং ধরে রাখার অনুমতি দেয় যখন স্প্রেডারটি একটি পাত্রের উপর অবস্থান করে - এই অপারেশন যা নির্ধারণ করে যে একটি শিফটে কতগুলি পাত্রে টার্মিনাল চলে যায়।
Raydafon এই সিলিন্ডারটি নিংবো, চীনের নিজস্ব কারখানায় OEM এবং আফটার মার্কেট সরবরাহের জন্য উত্পাদন করে। স্ট্যান্ডার্ড বোরের ব্যাস হল 200 মিমি থেকে 220 মিমি যার রডের ব্যাস 150 মিমি থেকে 180 মিমি, সর্বোচ্চ স্ট্রোক 8000 মিমি পর্যন্ত এবং সর্বোচ্চ 30 এমপিএ কাজ করার চাপ। যদি আপনার মেশিনটি একটি ভিন্ন পর্যায়ের সংমিশ্রণ বা মাউন্টিং ব্যবস্থা ব্যবহার করে, তাহলে আসল অঙ্কন বা মেশিনের মডেলটি পাঠান এবং আমরা এটিকে মেলে দেব। একই ফ্যাক্টরি থেকে সম্পর্কিত হাইড্রোলিক সিলিন্ডারের মধ্যে রয়েছে চওড়াটেলিস্কোপিক হাইড্রোলিক সিলিন্ডারপরিসীমা এবংমোবাইল ক্রেন হাইড্রোলিক সিলিন্ডারপরিবার
স্ট্যান্ডার্ড রিচ স্ট্যাকার টেলিস্কোপিক সিলিন্ডারের জন্য স্পেসিফিকেশন শীট।
| আইটেম | স্পেসিফিকেশন |
|---|---|
| পণ্যের নাম | স্ট্যাকার টেলিস্কোপিক সিলিন্ডারে পৌঁছান |
| বৈশিষ্ট্য | বুমের রৈখিক টেলিস্কোপিক আন্দোলন উপলব্ধি করে |
| বোর ব্যাস | 200 মিমি - 220 মিমি |
| রড ব্যাস | 150 মিমি - 180 মিমি; সর্বোচ্চ স্ট্রোক ≤ 8000 মিমি |
| চাপ | সর্বোচ্চ 30 এমপিএ |
| অ্যাপ্লিকেশন | স্ট্যাকার পৌঁছান |
স্ট্রোক এবং চাপ সম্পর্কে দয়া করে নোট করুন:8000 মিমি ফিগার হল সিলিন্ডারের টেলিস্কোপিক স্ট্রোক, মেশিনের লিফটের উচ্চতা নয় — সামগ্রিক উত্তোলন উচ্চতা আপনার নির্দিষ্ট রিচ স্ট্যাকারের বুম জ্যামিতির উপর নির্ভর করে। 30 MPa চিত্র হল সিলিন্ডারের সর্বাধিক কাজের চাপ; আপনার মেশিনের হাইড্রোলিক সিস্টেমের রেটেড চাপ নিশ্চিত করুন যাতে সিলিন্ডারটি আসলে পরিষেবাতে যে চাপটি দেখতে পাবে তার বিপরীতে নির্বাচন করা হয়।
একটি টেলিস্কোপিক সিলিন্ডার একটি একক-পর্যায়ের সিলিন্ডার থেকে একটি গুরুত্বপূর্ণ উপায়ে পৃথক: একটি পিস্টন এবং একটি রডের পরিবর্তে, এটি ক্রমানুসারে প্রসারিত নেস্টেড পর্যায়গুলির একটি সিরিজ ব্যবহার করে। সবচেয়ে বড় মঞ্চে সবচেয়ে বেশি কার্যকরী এলাকা থাকে এবং তাই সর্বোচ্চ শক্তি উৎপন্ন করে, তাই লিফটের সবচেয়ে ভারী অংশটি — লোড ভেঙ্গে এবং ওপরের দিকে বুম শুরু করা — সবচেয়ে যান্ত্রিক সুবিধার সাথে মঞ্চটি পরিচালনা করে। পর্যায়গুলি প্রসারিত হওয়ার সাথে সাথে, কার্যকর এলাকা হ্রাস পায় এবং ভ্রমণ বৃদ্ধির সময় বল হ্রাস পায়, যা বৃদ্ধির সাথে সাথে একটি বুমের লোড মুহুর্তের পরিবর্তনের সাথে মেলে।
সেই ব্যবস্থাও একটি প্যাকেজিং সমস্যার সমাধান করে। একটি 8-মিটার স্ট্রোক সহ একটি একক-পর্যায়ের সিলিন্ডারের স্ট্রোকের কাছে একটি বদ্ধ দৈর্ঘ্যের প্রয়োজন হবে, যা বুম বরাবর ফিট হবে না। নেস্টেড পর্যায়গুলি বন্ধ দৈর্ঘ্যের একটি ভগ্নাংশ থেকে একই স্ট্রোক দেয়, এই কারণেই পৌঁছানো স্ট্যাকার, মোবাইল ক্রেন এবং টিপার ট্রেলারগুলি দীর্ঘ একক-মঞ্চের পরিবর্তে টেলিস্কোপিক সিলিন্ডার ব্যবহার করে।
দুটি ডিজাইনের বিবরণ এই অ্যাপ্লিকেশনে পরিষেবা জীবন নির্ধারণ করে। প্রথমটি হল সিল করা: প্রতিটি পর্যায় তার নিজস্ব সীল সেট এবং গাইড বহন করে এবং স্টেজ-টু-স্টেজ ফিটকে অবশ্যই অ্যালাইনমেন্ট ধরে রাখতে হবে যাতে সিলগুলি পাশে লোড না হয়। দ্বিতীয়টি হল পৃষ্ঠের অবস্থা: উন্মুক্ত রড এবং স্টেজ সারফেসগুলি হল যার বিরুদ্ধে সীলগুলি চলে, তাই গ্রিট বা বাঁকানো স্টেজ থেকে স্কোর করা সরাসরি ফুটো হয়ে যায়। সঠিক পরিস্রাবণ এবং ওয়াইপার সিলের নিয়মিত পরিদর্শন সিলিন্ডারের মতোই গুরুত্বপূর্ণ যখন একটি মেশিন পোর্টে দীর্ঘ শিফটে চলে।

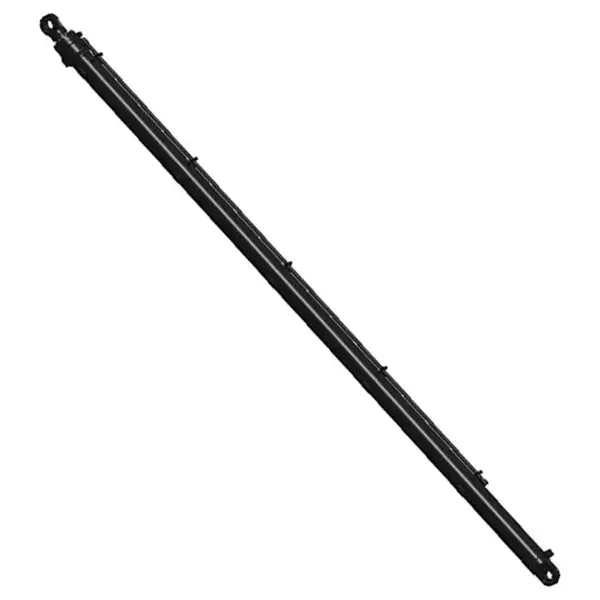

আমরা যে রিচ স্ট্যাকার টেলিস্কোপিক সিলিন্ডার তৈরি করি তার ফটোগ্রাফ — স্টেজ বিন্যাস, রড পৃষ্ঠ এবং মাউন্টিং ইন্টারফেস।
ক্লান্তি জীবন, সীল জীবন এবং সর্বোচ্চ শক্তি বোর, চাপ, ডিউটি চক্র এবং মেশিনের হাইড্রোলিক সার্কিটে কতটা দূষণ নিয়ন্ত্রণ করা হয় তার উপর নির্ভর করে। আমাদের মেশিনের মডেল, কাজের চাপ এবং প্রয়োজনীয় স্ট্রোক দিন এবং আমরা সিলিন্ডার কনফিগারেশনটি নিশ্চিত করব যে লোডটি এটি দেখতে পাবে।
প্রাথমিক প্রয়োগ হল একটি কনটেইনার রিচ স্ট্যাকারের বুম, কিন্তু মোবাইল মেশিনে একটি ছোট মাউন্টিং দৈর্ঘ্য থেকে একটি দীর্ঘ স্ট্রোক তৈরি করতে হলে একই টেলিস্কোপিক সিলিন্ডারের ধরন ব্যবহার করা হয়।
ক্রমাগত শিফ্ট অপারেশনের অধীনে ওয়ে, ইয়ার্ড এবং রাস্তার যানবাহনের মধ্যে কন্টেইনারগুলি সরানো স্ট্যাকারগুলিতে বুম লিফট এবং এক্সটেনশন।
মেশিনগুলি ঘন স্ট্যাকিং পরিচালনা করে যেখানে স্প্রেডারকে অবশ্যই উচ্চতা এবং দূরত্বে সঠিকভাবে চ্যাসিসের স্থান পরিবর্তন না করে অবস্থান করতে হবে।
উচ্চ-টার্নওভার অপারেশন যেখানে লোডিং এবং আনলোডিং চক্রগুলি সারাদিন পুনরাবৃত্তি হয় এবং সিলিন্ডারের নির্ভরযোগ্যতা সরাসরি থ্রুপুট নির্ধারণ করে।
টেলিস্কোপিক বুম এক্সটেনশন, যেখানে একই পর্যায়ের নীতি একটি পরিবহনযোগ্য বদ্ধ দৈর্ঘ্য থেকে একটি দীর্ঘ নাগাল তৈরি করে।
টিপিং বডি এবং প্ল্যাটফর্ম বাড়ানোর জন্য মাল্টি-স্টেজ লিফটিং সিলিন্ডার, যেখানে স্ট্রোক উপলব্ধ মাউন্ট স্পেসের তুলনায় দীর্ঘ।
একটি বিদ্যমান রিচ স্ট্যাকারে একটি জীর্ণ বা ক্ষতিগ্রস্ত বুম সিলিন্ডারের সরাসরি প্রতিস্থাপন, মূল অঙ্কন বা একটি পরিমাপকৃত নমুনার বিপরীতে উত্পাদিত।
মেশিনের মডেল, বোর এবং রডের ব্যাস, প্রয়োজনীয় স্ট্রোক, কাজের চাপ, মাউন্টের ধরন এবং পরিমাণ — বা আসল অঙ্কন পাঠান। আমরা আপনার বুমের বিরুদ্ধে কনফিগারেশন নিশ্চিত করি এবং 24 ঘন্টার মধ্যে দাম এবং লিড টাইম সহ উত্তর দিই।
এখন তদন্ত পাঠান* 8000 মিমি চিত্রটি সিলিন্ডার স্ট্রোক, মেশিন লিফটের উচ্চতা নয়। অর্ডার করার আগে আপনার হাইড্রোলিক সিস্টেমের রেট কাজের চাপ এবং মাউন্টিং মাত্রা নিশ্চিত করুন।
