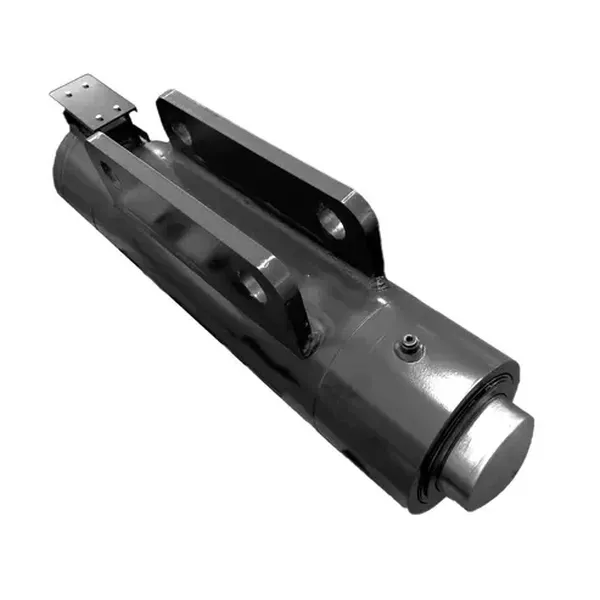

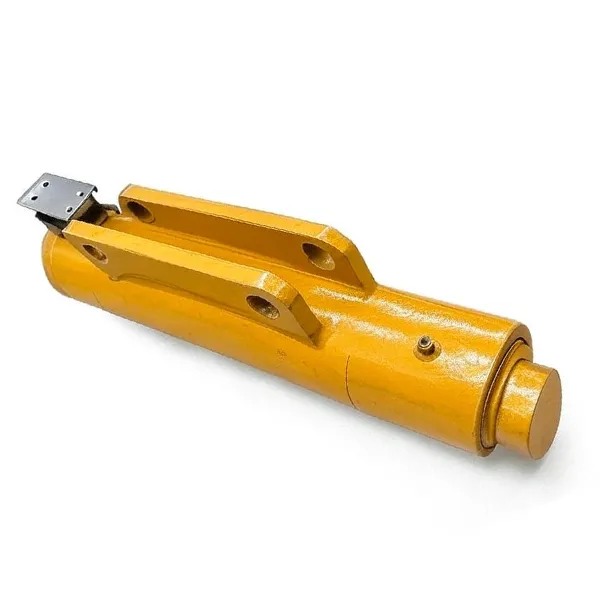

ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার
  • ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডারক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার
  • ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডারক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার

ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার

ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডারমোবাইল ক্রেন এবং পোর্ট সরঞ্জামের জন্য। ±1° এর মধ্যে বুম ওয়ে রাখতে এবং ভারসাম্যহীন শাটডাউনগুলি কমাতে রিয়েল টাইমে কাউন্টারওয়েট ব্লকটি সরিয়ে দেয়। QAY220-শ্রেণীর 200-220 t অল-টেরেন ক্রেনগুলির জন্য নির্মিত৷

বোরΦ200 মিমি· রডΦ100 মিমি· স্ট্রোক180 মিমি· কাজের চাপ25/40 MPa· ওজন124 কেজি· অঙ্কন নম্বরQAY220.12/13A-00· 35CrMo-শ্রেণীর খাদ ইস্পাত · ISO 9001 কারখানা · MOQ 1 পিসি · কাস্টম স্ট্রোক উপলব্ধ · 24 ঘন্টার মধ্যে উদ্ধৃতি।

বোর Φ200 · রড Φ100 · 25/40 MPa · OEM কারখানা

জন্য ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডারমোবাইল ক্রেন এবং পোর্ট সরঞ্জাম — কাস্টম স্ট্রোক, 24-ঘন্টা উদ্ধৃতি

Raydafon ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার তৈরি করে যা লোড সরে গেলে আপনার বুমকে ভারসাম্য বজায় রাখে। ক্রোম-ধাতুপট্টাবৃত বা ক্ষয়রোধী পৃষ্ঠ চিকিত্সা সহ উচ্চ-শক্তির অ্যালয় স্টিল থেকে তৈরি, এটি স্থিতিশীল বল আউটপুট, ±1° বুম ওয়ে কন্ট্রোল এবং সমতুল্য লোডে প্রচলিত সিলিন্ডারের তুলনায় 15% এর বেশি শক্তি সঞ্চয় প্রদান করে। Ningbo, চীন থেকে কারখানা সরাসরি সরবরাহ — ISO 9001 প্রক্রিয়া নিয়ন্ত্রণ, MOQ 1 টুকরা, কাস্টম স্ট্রোক এবং মাউন্টিং ইন্টারফেস উপলব্ধ।

বোর (D)
Φ200 মিমি
রড (ঘ)
Φ100 মিমি
স্ট্রোক (এস)
180 মিমি
দূরত্ব ইনস্টল করুন
530 মিমি
কাজের চাপ
25/40 MPa
ওজন
124 কেজি
অঙ্কন নম্বর
QAY220.12/13A-00
MOQ
1 পিস

একটি ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার আপনার ক্রেনে কী করে

কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার একটি মোবাইল ক্রেনের কাউন্টারওয়েট সিস্টেমের মূল অ্যাকচুয়েটর। যখন বুম প্রসারিত হয়, সিলিন্ডারটি নিরাপদ খামের ভিতরে ক্রেনের মাধ্যাকর্ষণ কেন্দ্র রাখতে রিয়েল টাইমে কাউন্টারওয়েট ব্লককে সরিয়ে দেয়। এটি ছাড়া, ক্রেন একটি নির্দিষ্ট কাউন্টারওয়েটের উপর নির্ভর করে — যার অর্থ হয় লিফটের ক্ষমতা হ্রাস করা হয়েছে বা চ্যাসিস অবশ্যই প্রয়োজনের তুলনায় ভারী হতে হবে।

Raydafon এর কাউন্টারওয়েট সিলিন্ডার সেন্সর বা অপারেটর সংকেতগুলিকে সুনির্দিষ্ট কাউন্টারওয়েট অবস্থানে অনুবাদ করতে ক্রেনের হাইড্রোলিক কন্ট্রোল সিস্টেমের সাথে কাজ করে। এর ফলাফল হল মসৃণ বুম মোশন, বাতাসের দিনে তোলার সময় কম দোলনা এবং ভারসাম্যহীনতার অ্যালার্ম থেকে কম অপ্রত্যাশিত শাটডাউন। ক্রেতাদের সোর্সিং জন্যশিল্প জলবাহী সিলিন্ডার, এই উপাদান যা সবচেয়ে সরাসরি চক্র সময় এবং নিরাপত্তা মার্জিন প্রভাবিত করে.

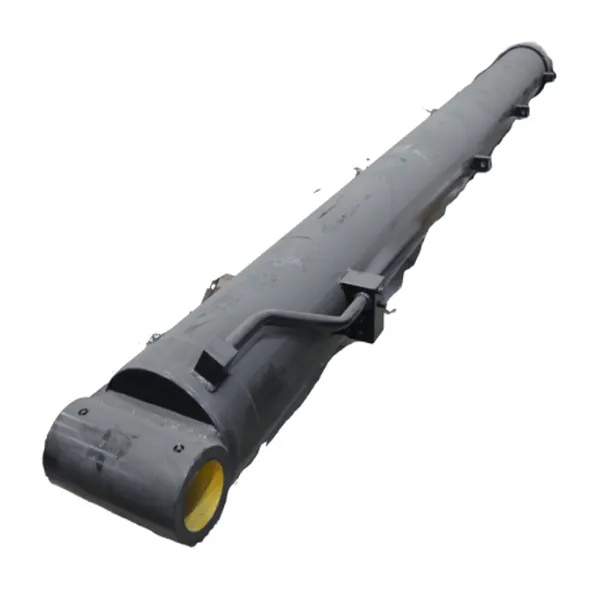

যদি আপনার ক্রেন একটি ভিন্ন কাউন্টারওয়েট ফাংশন ব্যবহার করে - যেমন একটি লুফিং জিব সিস্টেম - তুলনা করুনক্রেন luffing জলবাহী সিলিন্ডারঅথবা সম্পূর্ণ ব্রাউজ করুনমোবাইল ক্রেন জলবাহী সিলিন্ডার পরিসীমানির্বাচন করার আগে।

ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার স্পেসিফিকেশন

নীচের আদর্শ মডেলটি বেশিরভাগ 200-220 t মোবাইল ক্রেন কাউন্টারওয়েট সিস্টেমগুলিকে কভার করে৷ কাস্টম বোর, স্ট্রোক এবং মাউন্টিং দূরত্ব উপলব্ধ — আপনার অঙ্কন পাঠান এবং আমরা 24 ঘন্টার মধ্যে একটি আকারের সুপারিশ ফেরত দিই৷

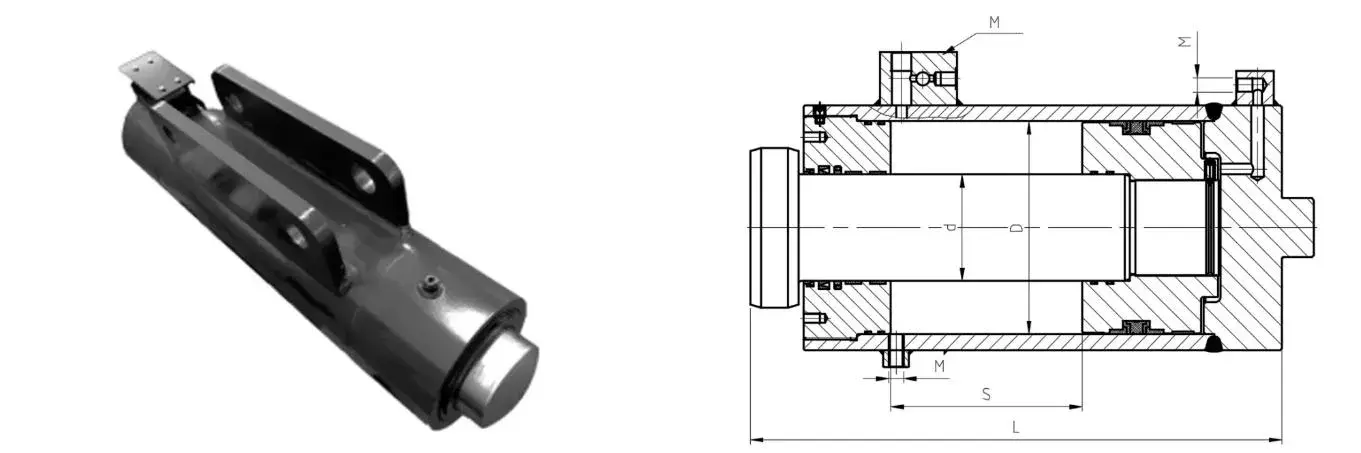

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডারের মাত্রা অঙ্কন — QAY220.12/13A-00

স্ট্যান্ডার্ড ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার — প্রযুক্তিগত ডেটা
সিলিন্ডারের নাম অঙ্কন নম্বর বোর ডি রড ঘ স্ট্রোক এস দূরত্ব এল ইনস্টল করুন কাজের চাপ ইন্টারফেস এম ওজন
কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার QAY220.12/13A-00 Φ200 মিমি Φ100 মিমি 180 মিমি 530 মিমি 25 MPa / 40 MPa 3-G1/4 · M20×1.5 · 2-M14×1.5 124 কেজি
বোর Φ200 মিমি রড Φ100 মিমি স্ট্রোক 180 মিমি 25/40 MPa 124 কেজি QAY220.12/13A-00

আপনার প্রয়োজন মাপ না? আমরা অন্যান্য ক্রেন টনেজ শ্রেণীর জন্য কাস্টম কাউন্টারওয়েট সিলিন্ডারও তৈরি করি। বোর, স্ট্রোক, চাপ এবং মাউন্টিং ইন্টারফেস পাঠান — অথবা কেবল আপনার অঙ্কন নম্বর ফরোয়ার্ড করুন — এবং আমাদের প্রকৌশলীরা ম্যাচটি নিশ্চিত করবেন।

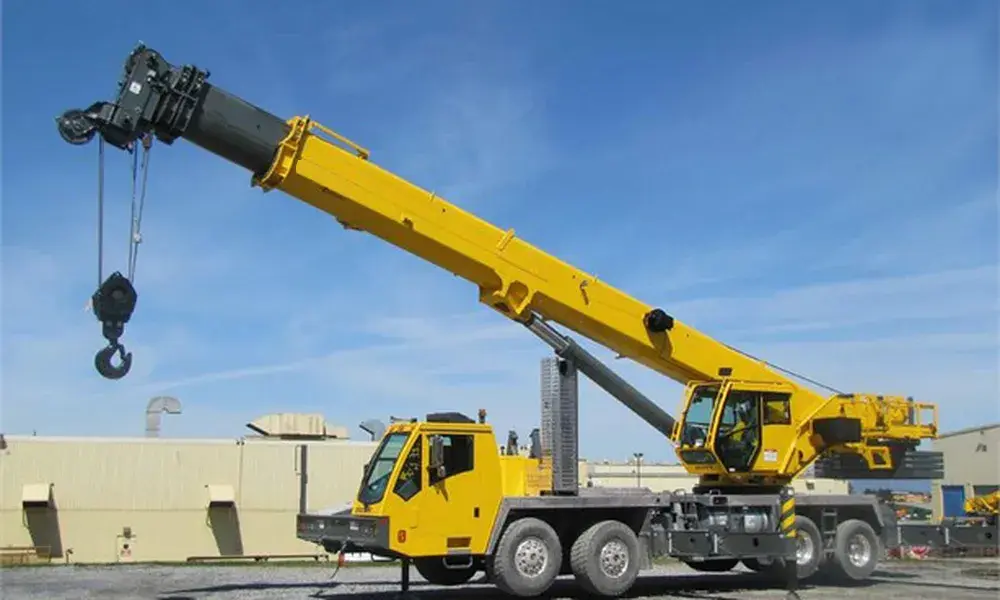

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

কেন প্রকিউরমেন্ট ইঞ্জিনিয়াররা Raydafon কাউন্টারওয়েট সিলিন্ডার বেছে নেয়

তিনটি বাণিজ্যিক কারণ পুনরাবৃত্তি অর্ডার চালায়:দীর্ঘ সেবা ব্যবধান, কম রক্ষণাবেক্ষণ শ্রম এবং সম্পূর্ণ স্ট্রোক জুড়ে স্থিতিশীল বল আউটপুট.

01

উচ্চ-শক্তি খাদ ইস্পাত বডি

অবিচ্ছিন্ন দায়িত্বের অধীনে বিকৃতি ছাড়াই উচ্চ চাপ এবং ভারী লোড প্রতিরোধ করে। সারফেস ক্রোম প্লেটিং বা অ্যান্টি-জারোশন লেপ আর্দ্র, লবণ-স্প্রে এবং ধুলোযুক্ত সাইটের অবস্থা পরিচালনা করে।

02

সুনির্দিষ্ট অবস্থান

মসৃণ টেলিস্কোপিংয়ের জন্য ক্রেনের হাইড্রোলিক কন্ট্রোল সিস্টেমের সাথে কাজ করে — উত্তোলনের সময় দ্রুত কাউন্টারওয়েট রিপজিশনিং এবং সূক্ষ্ম প্লেসমেন্টের সময় মিলিমিটার-লেভেল ব্যালেন্স অ্যাডজাস্ট করা।

03

মডুলার ইনস্টলেশন

বড় আকারের পরিবর্তন ছাড়া বিদ্যমান ক্রেন মাউন্টিং পয়েন্ট ফিট করে। সীল এবং পরিষেবা পোর্টগুলি স্ট্যান্ডার্ড সরঞ্জামগুলির সাথে অ্যাক্সেসযোগ্য — বেশিরভাগ সীল প্রতিস্থাপন সাইটে 30 মিনিটের মধ্যে শেষ হয়।

04

শক্তি দক্ষ

ফোর্স আউটপুট বাস্তব সময়ে কাজের অবস্থার সাথে সামঞ্জস্য করে। সমান শক্তিতে প্রচলিত সিলিন্ডারের সাথে তুলনা করলে, শক্তি খরচ 15% এর বেশি কমে যায়।

অ্যাপ্লিকেশন: যেখানে ক্রেতারা এই সিলিন্ডার ইনস্টল করে

কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার নির্দিষ্ট করা হয় যেখানে লোড বা বুমের অবস্থান পরিবর্তনের সময় একটি ক্রেনকে ভারসাম্য বজায় রাখতে হবে। সাধারণ ইনস্টলেশন অন্তর্ভুক্ত:

পোর্ট কন্টেইনার ক্রেন শিপ-টু-শোর ক্রেন টাওয়ার ক্রেনস অল-টেরেন মোবাইল ক্রেন ক্রলার সারস উইন্ড টারবাইন ইনস্টলেশন ক্রেন ভারী যন্ত্রপাতি কারচুপি ইস্পাত কাঠামো নির্মাণ প্রিফেব্রিকেটেড বিল্ডিং লিফটিং শিপইয়ার্ড গ্যান্ট্রি ক্রেন

একটি সম্পর্কিত কপিকল ফাংশন প্রয়োজন? সম্পূর্ণ পর্যালোচনা করুনমোবাইল ক্রেন জলবাহী সিলিন্ডার সিরিজঅথবাটেলিস্কোপিক হাইড্রোলিক সিলিন্ডার পরিসীমাবুম এক্সটেনশন অ্যাপ্লিকেশনের জন্য।

কাস্টম কাউন্টারওয়েট সিলিন্ডার — OEM, ব্যক্তিগত লেবেল এবং অঙ্কন-ভিত্তিক উত্পাদন

Raydafon একটি OEM হাইড্রোলিক সিলিন্ডার প্রস্তুতকারক, একটি ট্রেডিং কোম্পানি নয়। কাস্টমাইজেশন নিংবো, চীনে আমাদের নিজস্ব ISO 9001 সুবিধার মধ্যে ঘটে — একই লাইন যা আমাদের স্ট্যান্ডার্ড সিলিন্ডার তৈরি করে।

A

বোর এবং রড সাইজ

Φ40 মিমি থেকে Φ400 মিমি বোর। কাস্টম ব্যাস এবং পৃষ্ঠের রুক্ষতা সহ হার্ড ক্রোম ধাতুপট্টাবৃত রড।

B

স্ট্রোক এবং মাউন্টিং

কাস্টম স্ট্রোকের দৈর্ঘ্য, ইনস্টলেশনের দূরত্ব, পিন বোর, ফ্ল্যাঞ্জ বা ট্রুনিয়ন মাউন্টিং

C

চাপ এবং সীল

40 MPa এবং তার উপরে কাজের চাপ। সীল ব্র্যান্ড আপনার অপারেটিং তাপমাত্রা এবং তরল মেলে.

D

লেপ এবং চিহ্নিতকরণ

ক্রোম প্লেটিং, অ্যান্টি-জারা লেপ বা পেইন্টিং। ব্যক্তিগত-লেবেল নেমপ্লেট এবং চিহ্নিতকরণ উপলব্ধ।

আপনার কাজের চাপ, প্রবাহ এবং মাউন্টিং ইন্টারফেসের সাথে একটি PDF, DWG, DXF বা STEP অঙ্কন পাঠান। আমাদের প্রকৌশলীরা 24 ঘন্টার মধ্যে একটি আকারের সুপারিশ এবং কারখানার মূল্য ফেরত দেয়।

মান নিয়ন্ত্রণ, সার্টিফিকেশন এবং 12 মাসের ওয়ারেন্টি

প্রতিটি কাউন্টারওয়েট সিলিন্ডার চালানের আগে একটি নথিভুক্ত পরিদর্শন রুট পাস করে — প্রমাণ ট্রেল বিদেশী ক্রেতারা বিক্রেতার অনুমোদন এবং আগত পরিদর্শনের জন্য নির্ভর করে।

  • ISO 9001 প্রত্যয়িত উত্পাদন প্রক্রিয়া
  • ইনকামিং ইস্পাত যাচাইকরণ এবং তাপ-চিকিত্সা রেকর্ড
  • বোর হোনিং, রড ক্রোম পুরুত্ব এবং পৃষ্ঠের রুক্ষতা রিপোর্ট
  • প্যাকিংয়ের আগে 1.5× রেটেড কাজের চাপে চাপ পরীক্ষা করুন
  • সীল ফিট, স্ট্রোক এবং মাউন্ট মাত্রা পরিদর্শন
  • উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের সীমিত ওয়ারেন্টি

কিভাবে অর্ডার করবেন: MOQ, লিড টাইম, প্যাকিং এবং শিপিং

MOQ

1 পিস

স্ট্যান্ডার্ড মাপ 1 টুকরা থেকে জাহাজ. OEM প্রকল্পের জন্য 20 টুকরা থেকে ভলিউম মূল্য।

সীসা

15 - 30 দিন

অঙ্কন নিশ্চিতকরণ এবং জমা পরে. কাস্টম ডিজাইন 45 দিন পর্যন্ত প্রসারিত হতে পারে।

প্যাক

কাঠের কেস

ভিসিআই অ্যান্টি-রাস্ট ফিল্ম, ডেসিক্যান্ট, বড় বোরের জন্য কাস্টম প্যালেট। রপ্তানি-মান প্যাকেজিং।

জাহাজ

সমুদ্র / বায়ু / এক্সপ্রেস

EXW, FOB, CIF এবং DDP শর্তাবলী। সম্পূর্ণ রপ্তানি নথি: CI, PL, CO, ফর্ম A/E, উপাদান শংসাপত্র।

ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডার — ক্রেতা FAQ

একটি ক্রেন কাউন্টারওয়েট হাইড্রোলিক সিলিন্ডারের কাজ কী?

বুম প্রসারিত বা লোড সরে যাওয়ার সাথে সাথে এটি নিরাপদ খামের ভিতরে ক্রেনের মাধ্যাকর্ষণ কেন্দ্র রাখতে রিয়েল টাইমে কাউন্টারওয়েট ব্লককে সরিয়ে দেয়। এটি একটি লাইটার চ্যাসিসকে একই লোড তুলতে দেয়, বুম ওয়ে কমায় এবং ভারসাম্যহীন অ্যালার্মের কারণে বন্ধ হওয়া বন্ধ করে দেয়।

আপনার ক্রেন কাউন্টারওয়েট সিলিন্ডারের স্ট্যান্ডার্ড স্পেসিফিকেশন কি?

বোর Φ200 মিমি, রড Φ100 মিমি, স্ট্রোক 180 মিমি, ইনস্টলেশন দূরত্ব 530 মিমি, কাজের চাপ 25 MPa এবং 40 MPa, ইন্টারফেস 3-G1/4 · M20×1.5 · 2-M14×1.5, ওজন 124 কেজি। অঙ্কন নম্বর QAY220.12/13A-00।

আপনি বোর, স্ট্রোক এবং মাউন্টিং ইন্টারফেস কাস্টমাইজ করতে পারেন?

হ্যাঁ। আমরা Φ40 মিমি থেকে Φ400 মিমি বোর সহ কাস্টম কাউন্টারওয়েট সিলিন্ডার, কাস্টম স্ট্রোক এবং ইনস্টলেশন দূরত্ব, পিন বোর বা ফ্ল্যাঞ্জ মাউন্টিং, এবং যে কোনও প্রয়োজনীয় ইন্টারফেস থ্রেড তৈরি করি। একটি PDF, DWG, DXF বা STEP অঙ্কন পাঠান এবং আমরা 24 ঘন্টার মধ্যে উদ্ধৃত করব।

সর্বোচ্চ কাজের চাপ কত?

স্ট্যান্ডার্ড মডেল 25 MPa একটানা এবং 40 MPa পিক রেট করা হয়েছে। মিলে যাওয়া সীল নির্বাচন এবং রড ক্রোম বেধের সাথে অনুরোধে উচ্চ চাপের রেটিং পাওয়া যায়।

MOQ, সীসা সময় এবং ওয়ারেন্টি কি?

স্ট্যান্ডার্ড মাপের জন্য MOQ 1 টুকরা। ড্রয়িং কনফার্মেশন এবং ডিপোজিটের 15-30 দিন পর লিড টাইম। উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের সীমিত ওয়ারেন্টি। প্রতিটি চালানের সাথে সরবরাহ করা সম্পূর্ণ রপ্তানি নথি।

কোন ক্রেন মডেল এই কাউন্টারওয়েট সিলিন্ডার ব্যবহার করে?

এটি QAY220-শ্রেণীর মোবাইল ক্রেন এবং সমতুল্য 200-220 t অল-টেরেন ক্রেনগুলির জন্য ডিজাইন করা হয়েছে। এছাড়াও আমরা অন্যান্য টনেজ শ্রেণীর জন্য কাউন্টারওয়েট সিলিন্ডার সরবরাহ করি — একটি সামঞ্জস্য পরীক্ষা করার জন্য আপনার ক্রেন মডেল এবং অঙ্কন নম্বর পাঠান।

বিদ্যমান ক্রেনে আমি কীভাবে কাউন্টারওয়েট সিলিন্ডার ইনস্টল করব?

সিলিন্ডারটি একটি মডুলার মাউন্টিং ডিজাইন ব্যবহার করে যা বড় পরিবর্তন ছাড়াই বিদ্যমান ক্রেন মাউন্টিং পয়েন্টগুলির সাথে ফিট করে। অর্ডার করার আগে মাউন্টিং পিনের ব্যাস, ইনস্টলেশন দূরত্ব এবং হাইড্রোলিক ইন্টারফেস নিশ্চিত করুন। চালানের সাথে বিস্তারিত ইনস্টলেশন অঙ্কন সরবরাহ করা হয়। আমাদের প্রকৌশলীরা ডেলিভারির আগে আপনার ইনস্টলেশন পরিকল্পনা পর্যালোচনা করতে পারেন।

আমি কি বাল্ক অর্ডার দেওয়ার আগে একটি নমুনা অর্ডার করতে পারি?

হ্যাঁ। নমুনা আদেশ মান মাপের জন্য গ্রহণ করা হয়. নমুনা খরচ এবং মালবাহী আলাদাভাবে উদ্ধৃত করা হয় এবং প্রথম বাল্ক অর্ডারের বিপরীতে জমা করা যেতে পারে।

একটি ক্রেন কাউন্টারওয়েট সিলিন্ডার উদ্ধৃতি অনুরোধ করুন

আপনার ক্রেন মডেল, অঙ্কন নম্বর বা কাজের চাপ পাঠান। আমাদের প্রকৌশলীরা একটি আকারের সুপারিশ এবং কারখানার মূল্য সহ 24 ঘন্টার মধ্যে উত্তর দেয়।
